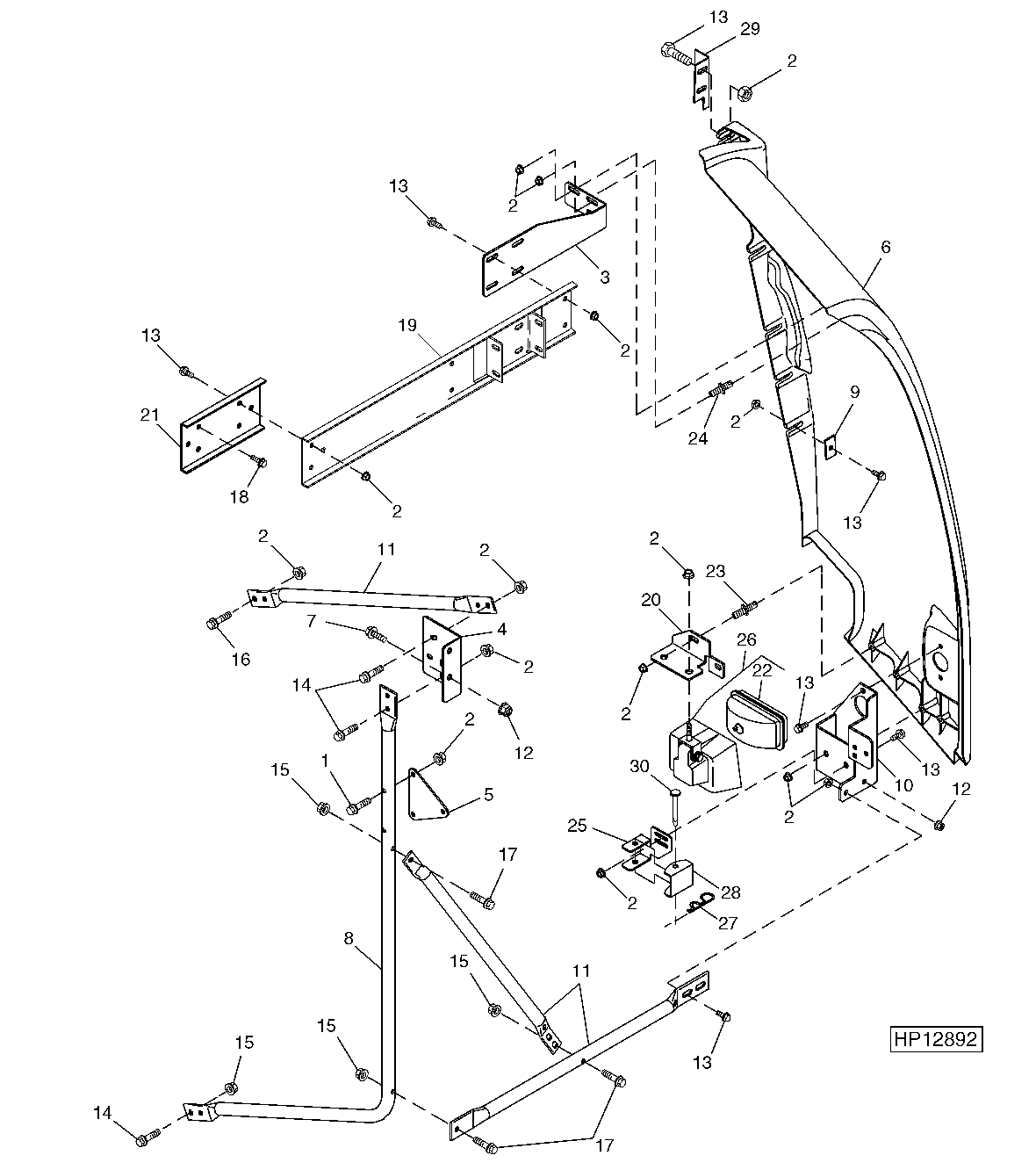

Left Rear Corner Panel and Rear Lamp Assembly (700365 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M8318	2	Screw	M8 X 45
2	14M7298	1	Flange Nut	M8
3	H204292	1	Bracket	-
4	H205745	1	Bracket	-
5	H205793	1	Bracket	-
6	AH151784	1	Panel	(INCLUDES (2) H169900 AND (5) H170272)
7	19M7785	2	Screw	M10 X 25
8	H205744	1	Handrail	-
9	H137534	4	Strap	-
10	AH168476	1	Bracket	(SUB FOR AH164136)
11	H206518	3	Brace	-
12	14M7296	1	Flange Nut	M10
13	19M7866	1	Screw	M8 X 20
14	19M7867	1	Screw	M8 X 25
15	14M7396	1	Lock Nut	M8
16	19M7868	2	Screw	M8 X 30
17	19M7800	1	Screw	M8 X 50
18	37M7087	3	Screw	M10 X 25
19	H202134	1	Channel	-
20	H172205	1	Bracket	L.H. REAR DISCHARGE LIGHT
21	H132008	1	Channel	-
22	AH165877	1	Bulb	-
23	H169900	2	Stud	-
24	H170272	4	Stud	-
25	H173258	1	Bracket	-
26	AH158038	1	Floodlamp	-
27	J16931	1	Pin	-
28	H173257	1	Clevis	-
29	H174047	1	Angle	-
30	45M7121	1	Pin Fastener	10 X 100 mm
..	TY25074	1	Fiberglass Repair Kit	-

Left Rear Corner Panel and Rear Lamp Assembly (700365 - )

Нет текстового описания
