Left Rear Corner Panel and Rear Lamp Assembly ( - 700364)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M8318	2	Screw	M8 X 45
2	14M7298	1	Flange Nut	M8
4	H131543	2	Bracket	-
5	H172742	1	Bracket	-
6	AH151784	1	Panel	(INCLUDES (2) H169900 AND (5) H170272)
7	19M7785	2	Screw	M10 X 25
8	AH126564	1	Brace	-
9	H137534	4	Strap	-
10	AH168476	1	Bracket	(SUB FOR AH164136)
11	H132948	1	Brace	-
12	14M7296	2	Flange Nut	M10
13	19M7866	1	Screw	M8 X 20
14	19M7867	5	Screw	M8 X 25
15	14M7396	1	Lock Nut	M8
16	19M7868	2	Screw	M8 X 30
17	H165700	1	Tube	-
18	AH166463	1	Structural Tube	-
20	H172205	1	Bracket	L.H. REAR DISCHARGE LIGHT
21	H132008	1	Channel	-
22	AH165877	1	Bulb	-
23	H169900	2	Stud	-
24	H170272	4	Stud	-
26	AH158038	1	Floodlamp	-
27	J16931	1	Pin	-
28	H173257	1	Clevis	-
29	H174047	1	Angle	-
30	14M7298	3	Flange Nut	M8
31	14M7296	2	Flange Nut	M10
32	45M7121	1	Pin Fastener	10 X 100 mm
33	J16931	1	Pin	-
34	37M7087	3	Screw	M10 X 25
..	TY25074	1	Fiberglass Repair Kit	-
3A	H165155	1	Bracket	(SUB H204292)
3B	H204292	1	Bracket	-
19A	AH160714	1	Channel	(SUB H202134)
19B	H202134	1	Channel	-
25A	H170484	1	Bracket	(SUB H173258) DOOR STOP
25B	H173258	1	Bracket	-

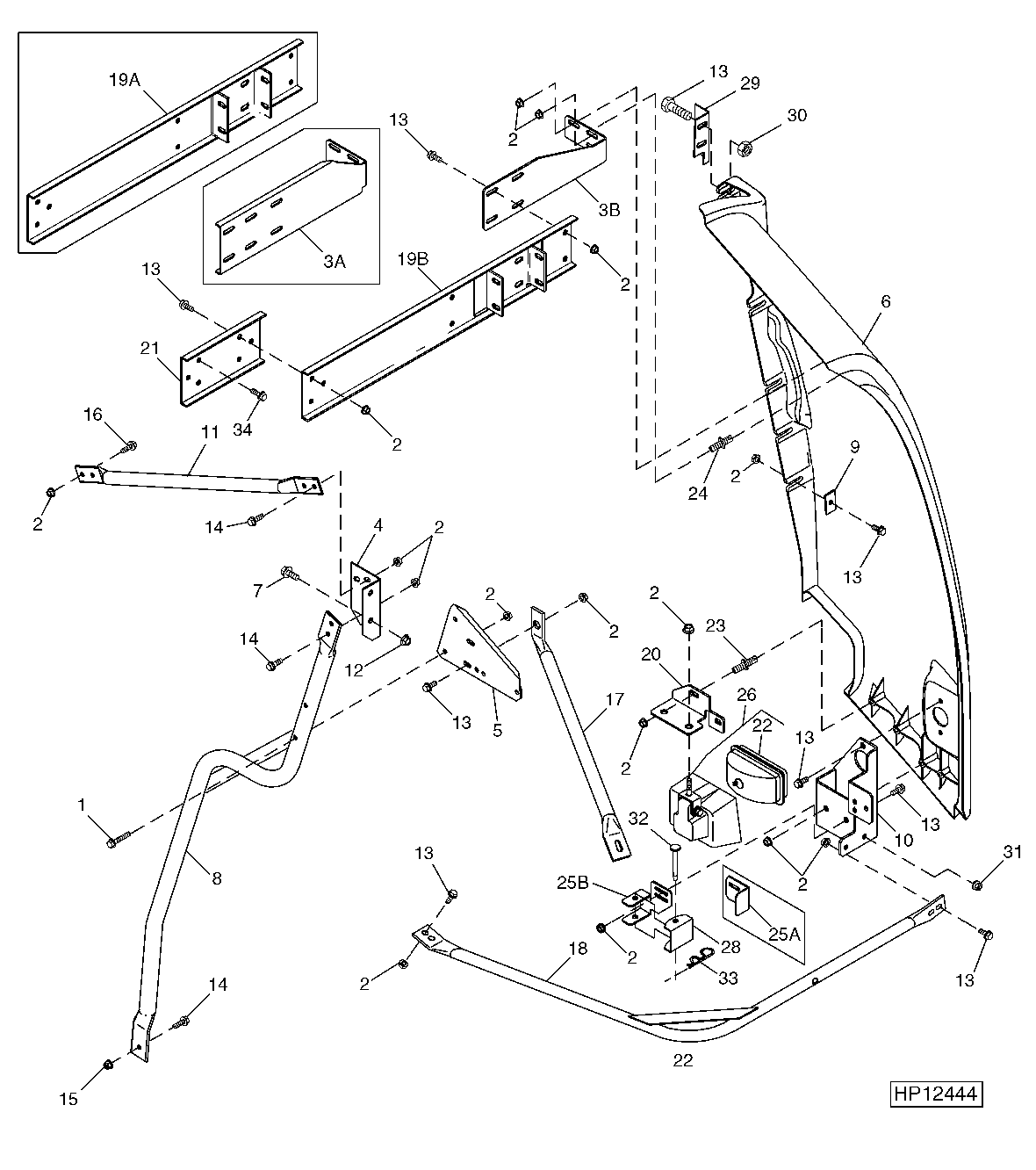

Left Rear Corner Panel and Rear Lamp Assembly ( - 700364)
