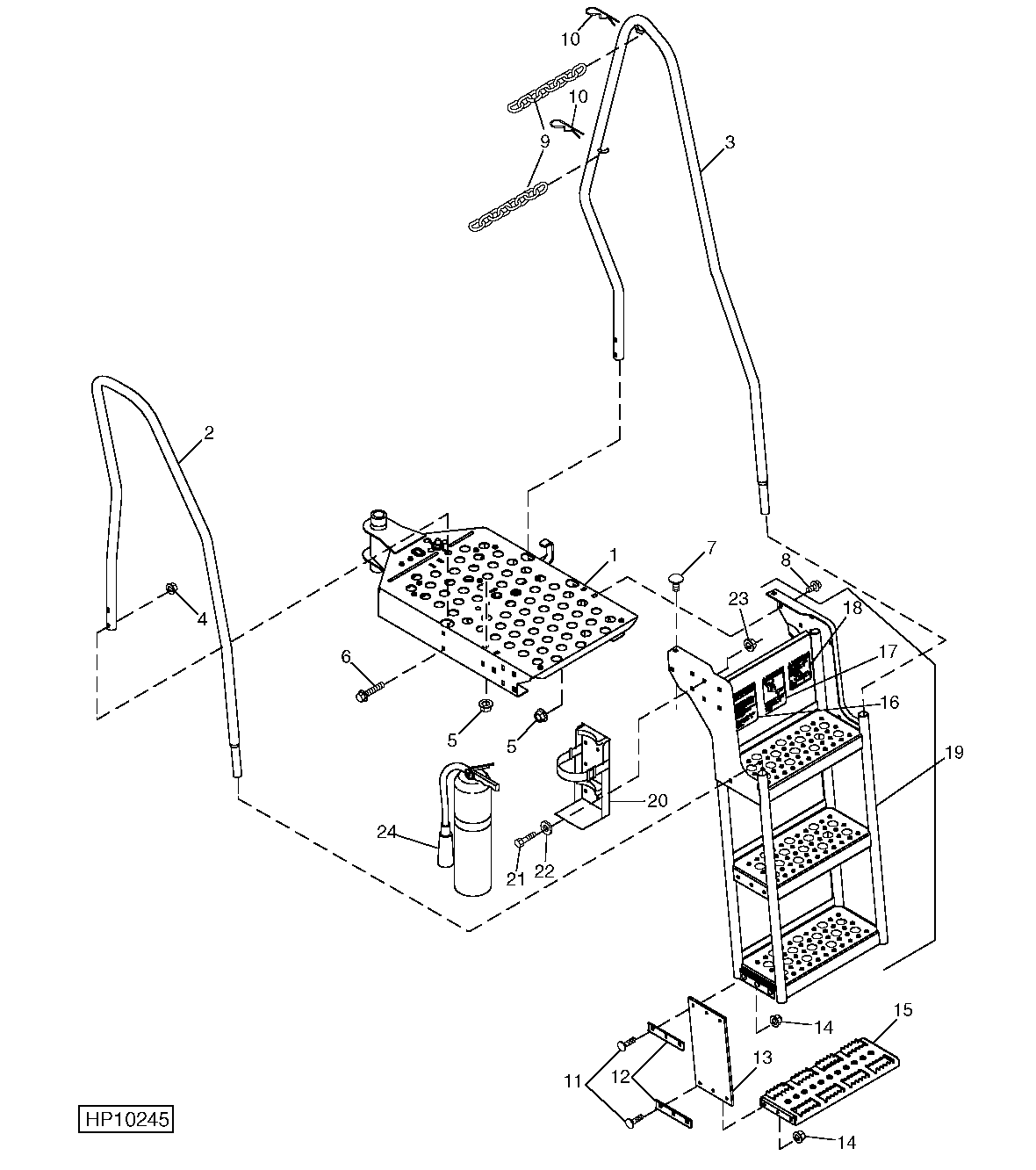

LADDER, HANDRAILS AND EXTENSION

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH170886	1	Extension	(SUB FOR AH159187) (SUB AH208219) (1260)
1	AH206407	1	Extension	(SUB FOR AH159186 OR AH170885) (940)
1	AH208216	1	Extension	(810/1390)
1	AH170884	1	Extension	(SUB FOR AH159185) (SUB AH208216) (810)
1	AH208218	1	Extension	(SUB FOR AH157053 OR AH170888) (1070)
1	AH170887	1	Extension	(SUB FOR AH159188) (SUB AH206408) (1390)
1	AH208219	1	Extension	(1260)
1	AH206408	1	Extension	(1390)
2	H167174	1	Handrail	(940)
2	AH160469	1	Handrail	(1260)
2	AH160470	1	Handrail	(1390)
2	AH160471	1	Handrail	(1070)
2	H167173	1	Handrail	(810)
3	AH160474	1	Handrail	(1260)
3	AH160472	1	Handrail	(810)
3	AH160476	1	Handrail	(1070)
3	AH160475	1	Handrail	(1390)
3	AH160473	1	Handrail	(940)
4	14M7400	1	Lock Nut	M10
5	14M7296	8	Flange Nut	M10
6	19M8292	8	Screw	M10 X 50
7	03M7191	2	Bolt	M10 X 25
8	19M7784	6	Screw	M10 X 20
9	AH146041	2	Safety Chain	-
10	B32630	2	Spring Locking Pin	-
11	03M7186	12	Bolt	M8 X 30
12	H136127	4	Plate	-
13	H136126	2	Hanger	-
14	14M7396	12	Lock Nut	M8
15	H136011	1	Step	-
16	H149064	1	Label	-
17	H170654	1	Safety Sign	-
18	E82510	1	Label	-
19	AH170942	1	Ladder	(SUB FOR AH165990)
19	AH230525	1	Ladder	(SUB FOR AH206380, THIS APPLICATION)
20	AH170596	1	Bracket	-
21	19M7785	2	Screw	M10 X 25
22	24M7101	2	Washer	11 X 34 X 3 mm
23	14M7296	2	Flange Nut	M10
24	AH170595	1	Fire Extinguisher	(SUB AT184159)
24	AH172868	1	Fire Extinguisher	AUSTRALIA ONLY
..	BH81853	1	Complete Goods/Ship. Bundle	(810) LADDER EXTENSION ASSEMBLY
..	BH81854	1	Complete Goods/Ship. Bundle	NLA; (1070) LADDER EXTENSION ASSEMBLY
..	BH81584	1	Complete Goods/Ship. Bundle	NLA; (1260) LADDER EXTENSION ASSEMBLY
