Hydraulic Pressure Lines And Hoses ( - 695300)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26375	1	O-Ring	16.358 X 2.210 mm (0.644" X 0.087")
2	38H1317	1	Fitting	-
3	T77932	3	O-Ring	15.596 X 1.778 mm (0.614" X 0.070")
4	AH161714	1	Line	-
5	H133659	1	Bracket	-
6	H109046	2	Clamp	-
7	H121168	1	Plate	-
8	19M8318	1	Screw	M8 X 45
8	14M7298	1	Flange Nut	M8
9	19M7801	1	Screw	M8 X 60
9	14M7298	1	Flange Nut	M8
10	H112567	2	Plate	-
11	H111730	2	Clamp	-
12	AH166953	1	Hydraulic Hose	-
13	38H1162	1	Adapter Fitting	-
14	R26906	1	O-Ring	19.177 X 2.464 mm (0.755" X 0.097")
15	R29936	2	O-Ring	29.743 X 2.946 mm (1.171" X 0.116")
16	38H1164	1	Adapter Fitting	-
17	T76938	2	O-Ring	23.520 X 1.778 mm (0.926" X 0.070")
18	AH126240	1	Hydraulic Hose	36.5252" X 600 mm (23-1/2") X 36.5252"
19	38H1037	1	Elbow Fitting	-
20	03M7184	4	Bolt	M8 X 20, (RD. HEAD)
20	14M7396	4	Lock Nut	M8
21	AH126242	1	Hydraulic Hose	36.5252" X 730 mm (28-3/4") X 36.5252"
22	T76938	2	O-Ring	23.520 X 1.778 mm (0.926" X 0.070")
23	38H1164	1	Adapter Fitting	-
24	R29936	2	O-Ring	29.743 X 2.946 mm (1.171" X 0.116")
25	38H1037	1	Elbow Fitting	-

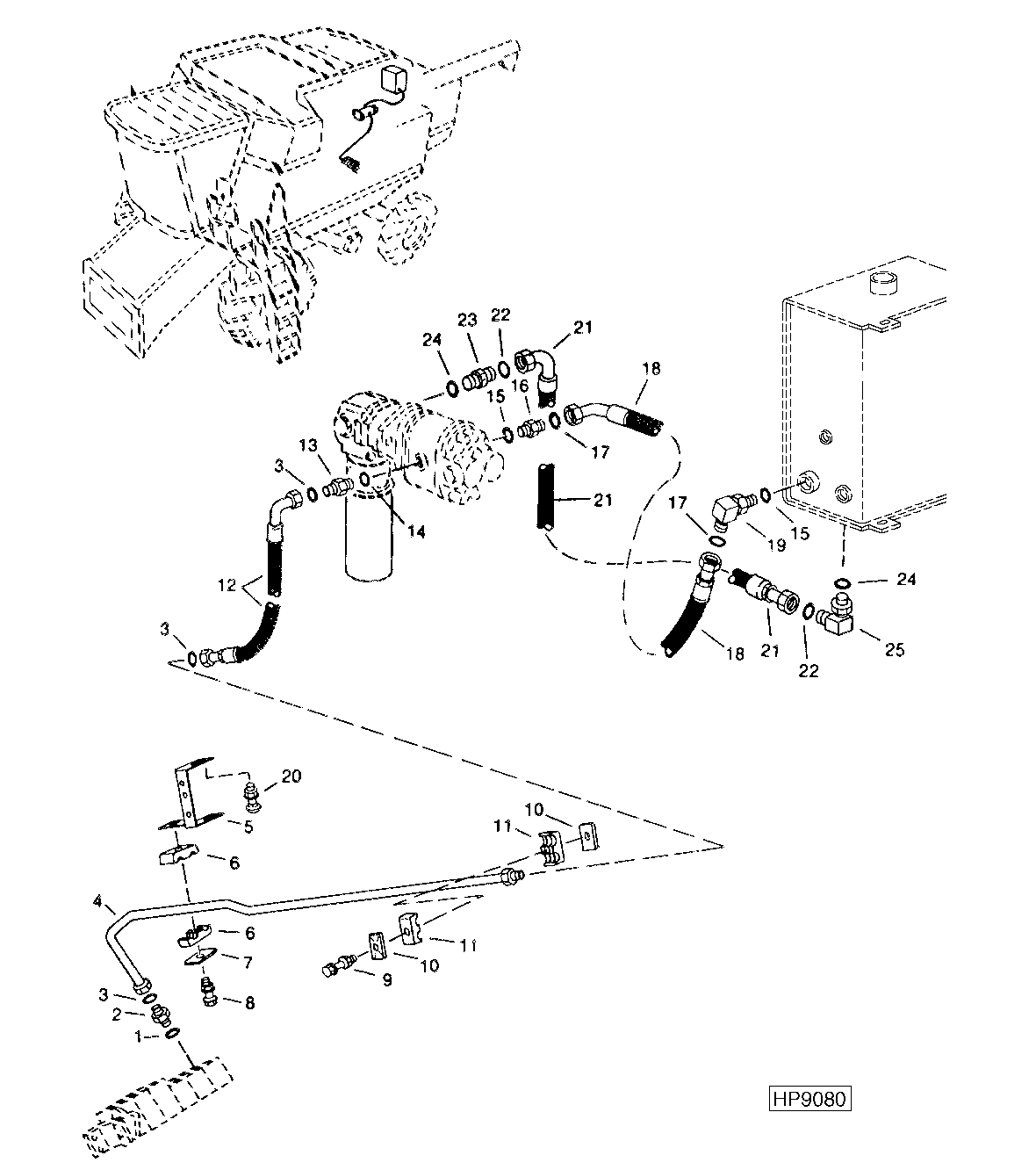

Hydraulic Pressure Lines And Hoses ( - 695300)

Нет текстового описания
