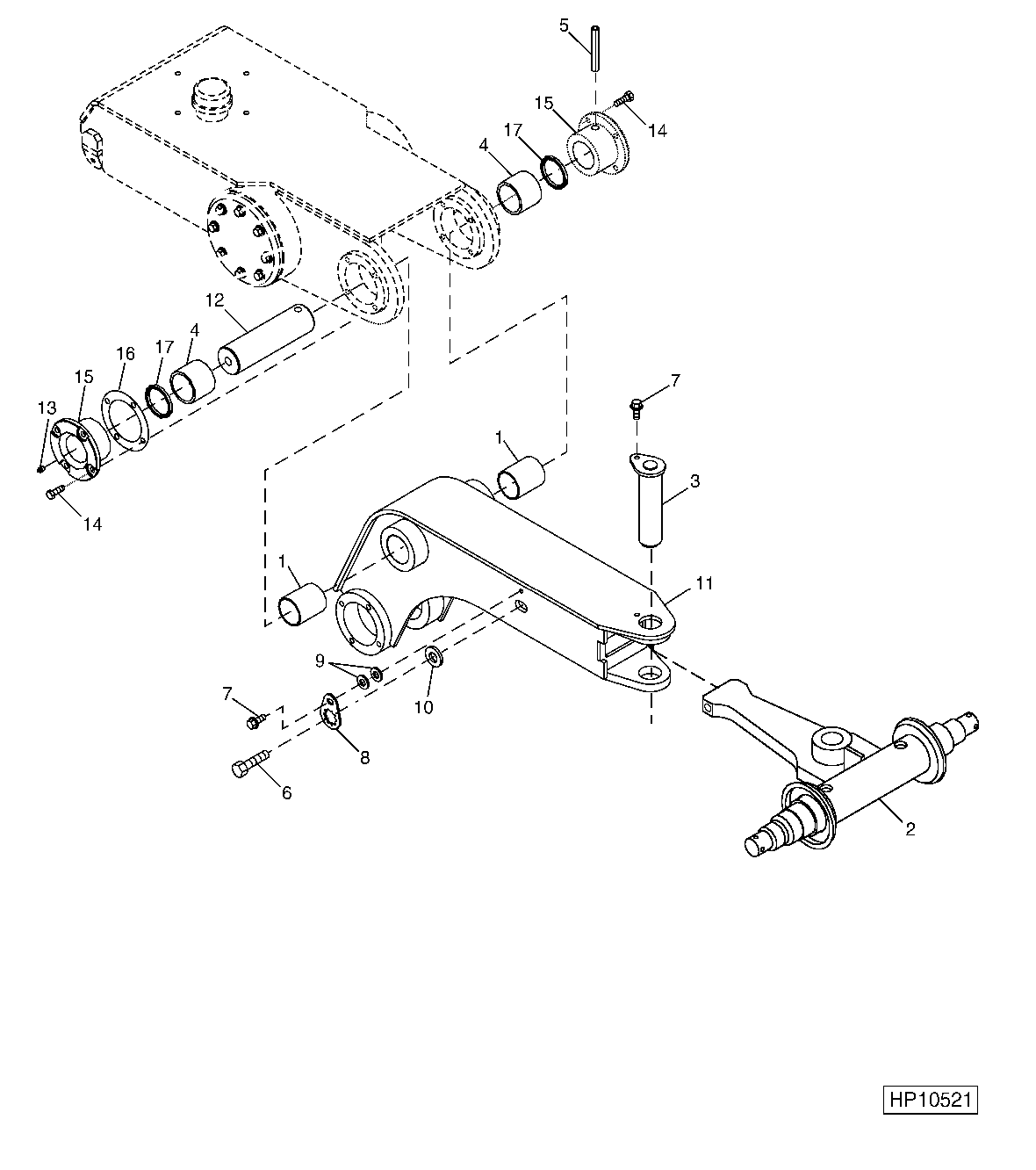

FRONT ARM AND ADJUSTABLE IDLER ASSEMBLY

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H164002	2	Sleeve	(A) REQUIRES TY15969 MAXIMUM STRENGTH RETAINING COMPOUND FOR INSTALLATION
2	AH172417	1	Axle	(SUB FOR AH146864) (SUB FOR H152741)
3	AH149752	1	Kingpin	-
4	T122720	2	Bushing	(A)
5	34M7254	1	Spring Pin	16 X 90 mm, (A)
6	19M8639	2	Cap Screw	M20 X 70
7	19M7785	3	Screw	M10 X 25
8	H157868	2	Retainer	-
9	24M7028	4	Washer	10.500 X 20 X 2 mm
10	H170552	2	Washer	-
11	AH165222	1	Support	-
12	H163999	1	Pin	(A)
13	JD7759	1	Lubrication Fitting	(A)
14	19M8011	8	Cap Screw	M12 X 30, (A)
15	H164001	2	Bearing Cap	(A)
16	H157615	1	Shim	.508 MM, (A)
16	H157616	1	Shim	.254 MM, (A)
16	H157617	1	Shim	.127 MM, (A)
16	H157696	1	Washer	1.0 MM, (A)
17	T68818	2	Seal	(A)
..	AH157937	1	Bushing Kit	TRACK DRIVE BUSHING REPLACEMENT KIT; INCLUDES ALL PARTS MARKED (A)

FRONT ARM AND ADJUSTABLE IDLER ASSEMBLY
