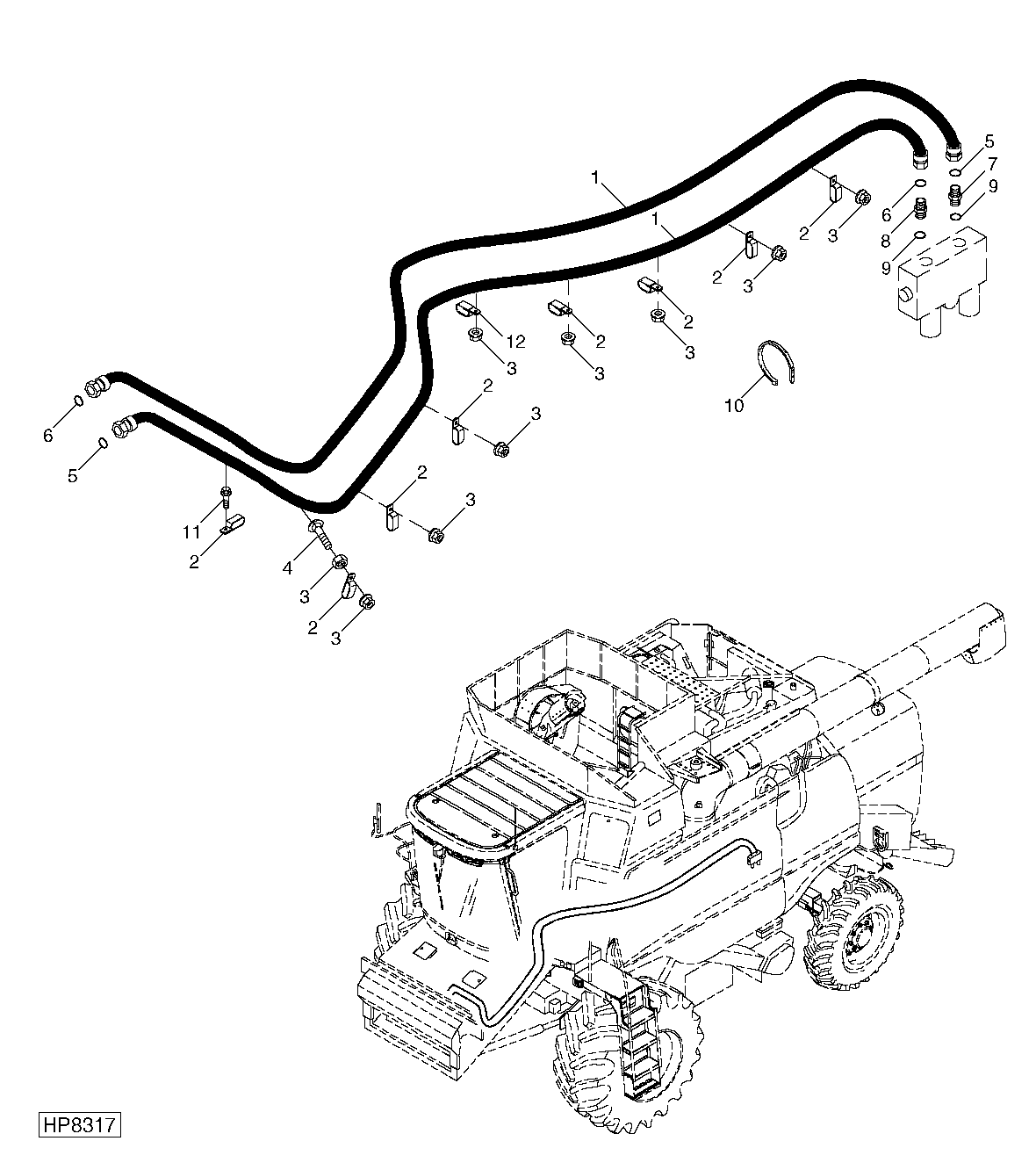

Contour Master Hydraulic Hoses, L.H. Side (Optional) ( - 695300)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH143682	2	Hydraulic Hose	-
2	AH97280	10	Clip	-
3	14M7298	10	Flange Nut	M8
4	03M7185	1	Bolt	M8 X 25
5	T77613	2	O-Ring	9.246 X 1.778 mm (0.364" X 0.070"), CONNECT HOSE TO PISTON END OF CYLINDER
6	T77814	2	O-Ring	7.645 X 1.778 mm (0.301" X 0.070"), CONNECT HOSE TO ROD END OF CYLINDER
7	38H1445	1	Adapter Fitting	TO BOTTOM PORT OF VALVE
8	38H1171	1	Adapter Fitting	TO TOP PORT OF VALVE
9	R26375	2	O-Ring	16.358 X 2.210 mm (0.644" X 0.087")
10	R44302	1	Tie Band	171 MM (6-3/4")
11	37M7084	1	Screw	M8 X 25
12	AH77869	1	Clip	-

Contour Master Hydraulic Hoses, L.H. Side (Optional) ( - 695300)
