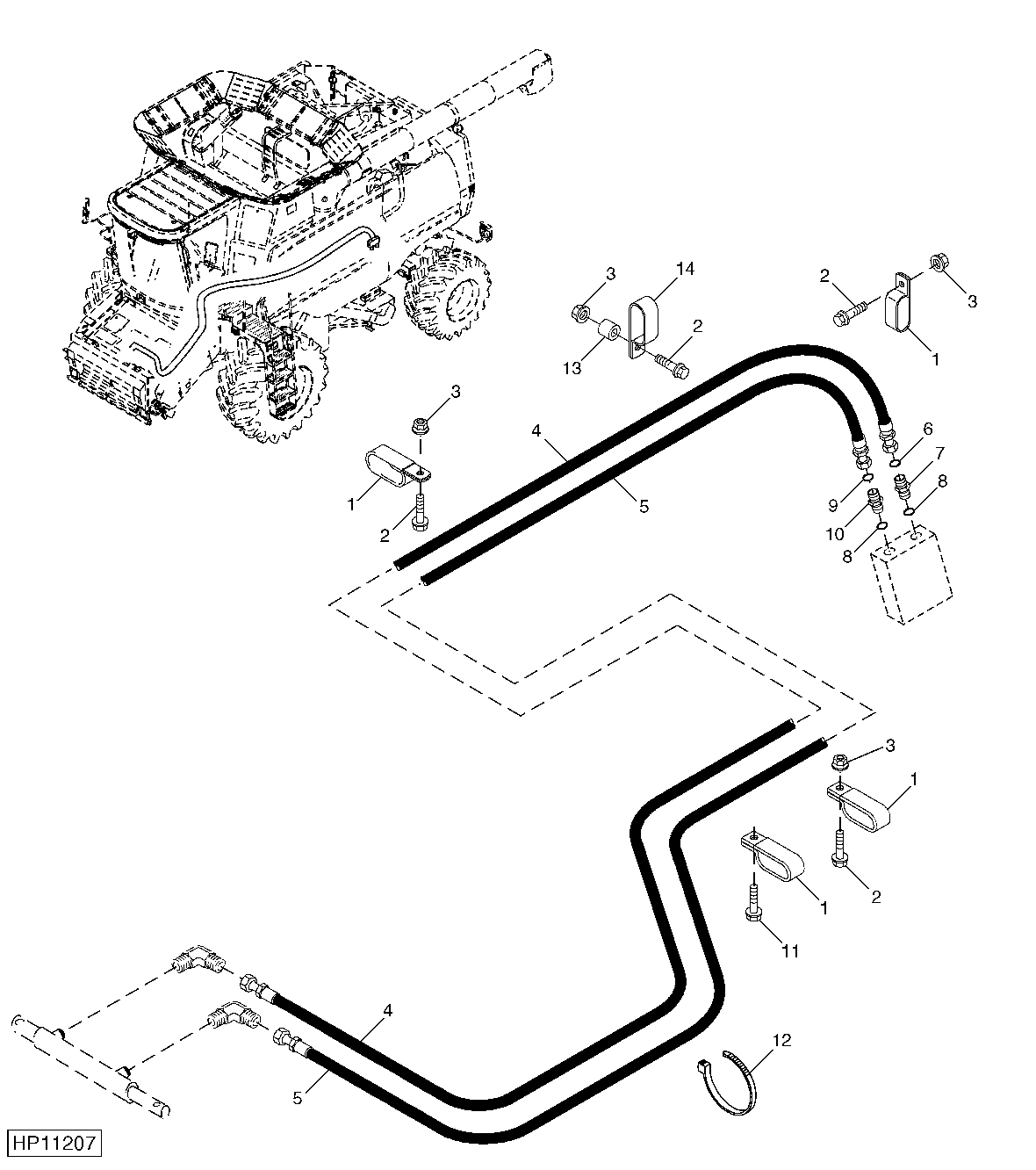

Contour Master Hydraulic Hoses (695301 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AA27556	5	Hose Clamp	FOR 5 HOSES
1	AH77869	5	Clip	FOR 3 HOSES
1	H75541	5	Clamp	FOR 1 HOSE
2	19M7867	3	Screw	M8 X 25
3	14M7298	4	Flange Nut	M8
4	AH143682	1	Hydraulic Hose	EXTEND
5	AH143682	1	Hydraulic Hose	RETRACT
6	T77613	1	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
7	38H1445	1	Adapter Fitting	-
8	R26375	2	O-Ring	16.358 X 2.210 mm (0.644" X 0.087")
9	T77814	1	O-Ring	7.645 X 1.778 mm (0.301" X 0.070")
10	38H1171	1	Adapter Fitting	-
11	37M7058	1	Screw	M8 X 20
12	R44302	1	Tie Band	-
13	H140460	1	Bushing	-
14	19M7803	1	Screw	M8 X 70

Contour Master Hydraulic Hoses (695301 - )
