Открытый узел

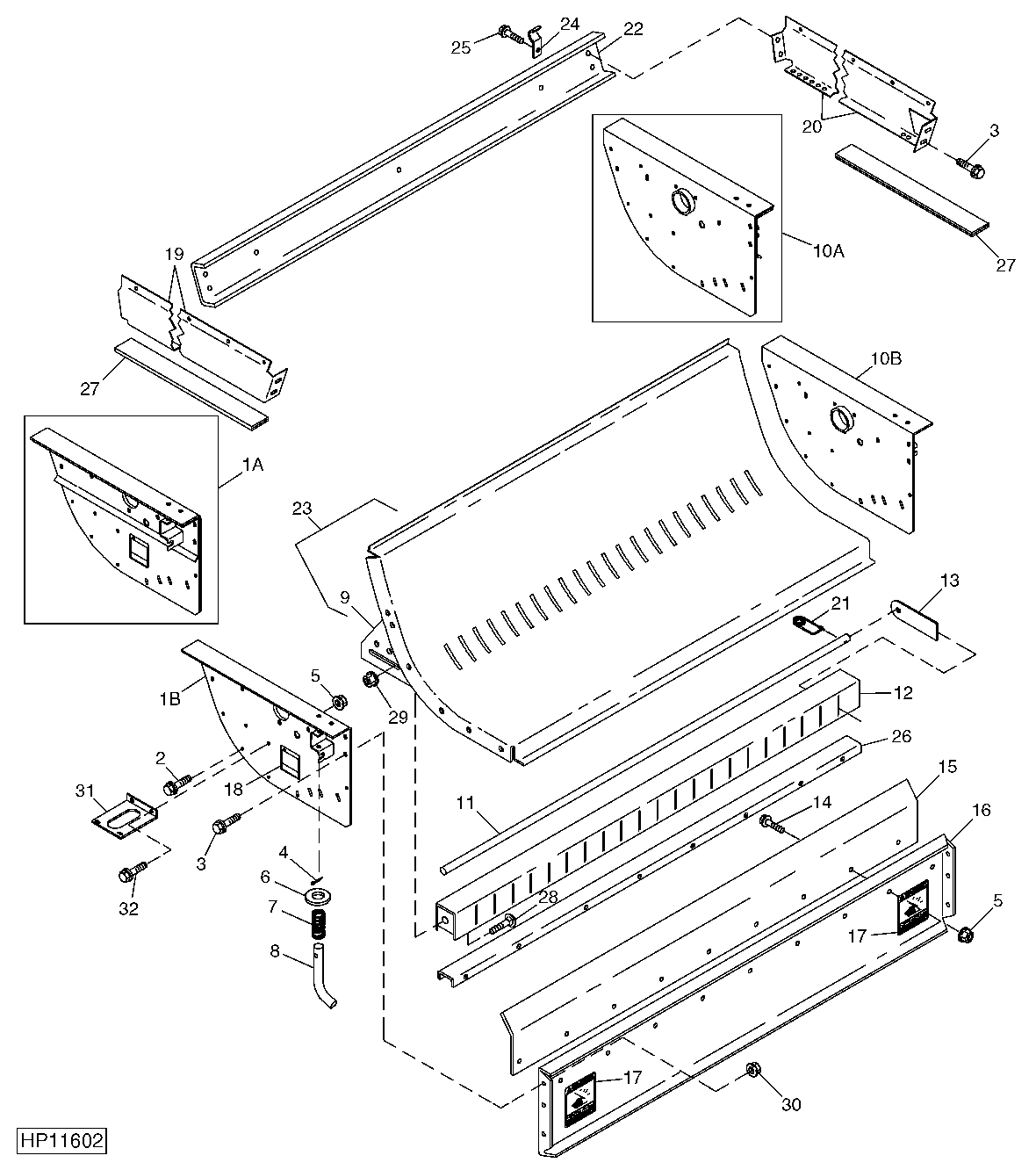

CHOPPER HOUSING AND KNIFEBANK

CHOPPER HOUSING AND KNIFEBANK

CHOPPER HOUSING AND KNIFEBANK

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

CHOPPER HOUSING AND KNIFEBANK

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	19M7866	1	Screw	M8 X 20
3	19M7785	4	Screw	M10 X 25
4	11M7059	2	Cotter Pin	3.200 X 20 mm
5	14M7298	1	Flange Nut	M8
6	24H1341	2	Washer	17/32" X 15/16" X 0.060"
7	B28970	2	Spring	-
8	H136179	2	Pin	-
9	H149026	1	Support	R.H.
9	H149027	1	Support	L.H.
11	H172440	1	Pin Fastener	-
12	B27835	3	Bushing	(USE WITH AH140128)
12	AH140128	1	Channel	REGULAR CHOPPER
12	AH158820	1	Channel	FINE CUT CHOPPER
13	H215004	35	Blade	(SUB FOR H142141)
14	19M7866	1	Screw	M8 X 20
15	H146307	1	Shield	-
16	AH139790	1	Sheet	-
17	H149102	2	Safety Sign	"WARNING" CHOPPER POSITION
18	H212845	2	Label	-
19	AH139680	1	Support	L.H.
20	AH139679	1	Support	R.H.
21	H114001	1	Quick Lock Pin	-
22	H145779	2	Rail	-
23	AH143047	1	Sheet	-
24	H157103	7	Clip	FINE CUT ONLY
25	19M7867	14	Screw	M8 X 25
26	H157041	1	Support	FINE CUT CHOPPER
27	H164519	2	Isolator	CHOP TO BALE
28	03M7198	2	Bolt	M12 X 30
29	14M7299	2	Flange Nut	M12
30	14M7296	1	Flange Nut	M10
31	H134652	1	Bracket	-
32	19M7865	2	Screw	M8 X 16
..	BH79509	1	Complete Goods/Ship. Bundle	ANGLE ASSEMBLY
1A	AH138156	1	Sheet	(SUB AH165937) L.H.
1B	AH165937	1	Sheet	L.H.
10A	AH138157	1	Sheet	(SUB AH165936) R.H.
10B	AH165936	1	Sheet	R.H.
