CAB WIRING HARNESS (RUSSIAN ONLY)

CAB WIRING HARNESS (RUSSIAN ONLY)

CAB WIRING HARNESS (RUSSIAN ONLY)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

CAB WIRING HARNESS (RUSSIAN ONLY)

Нет текстового описания

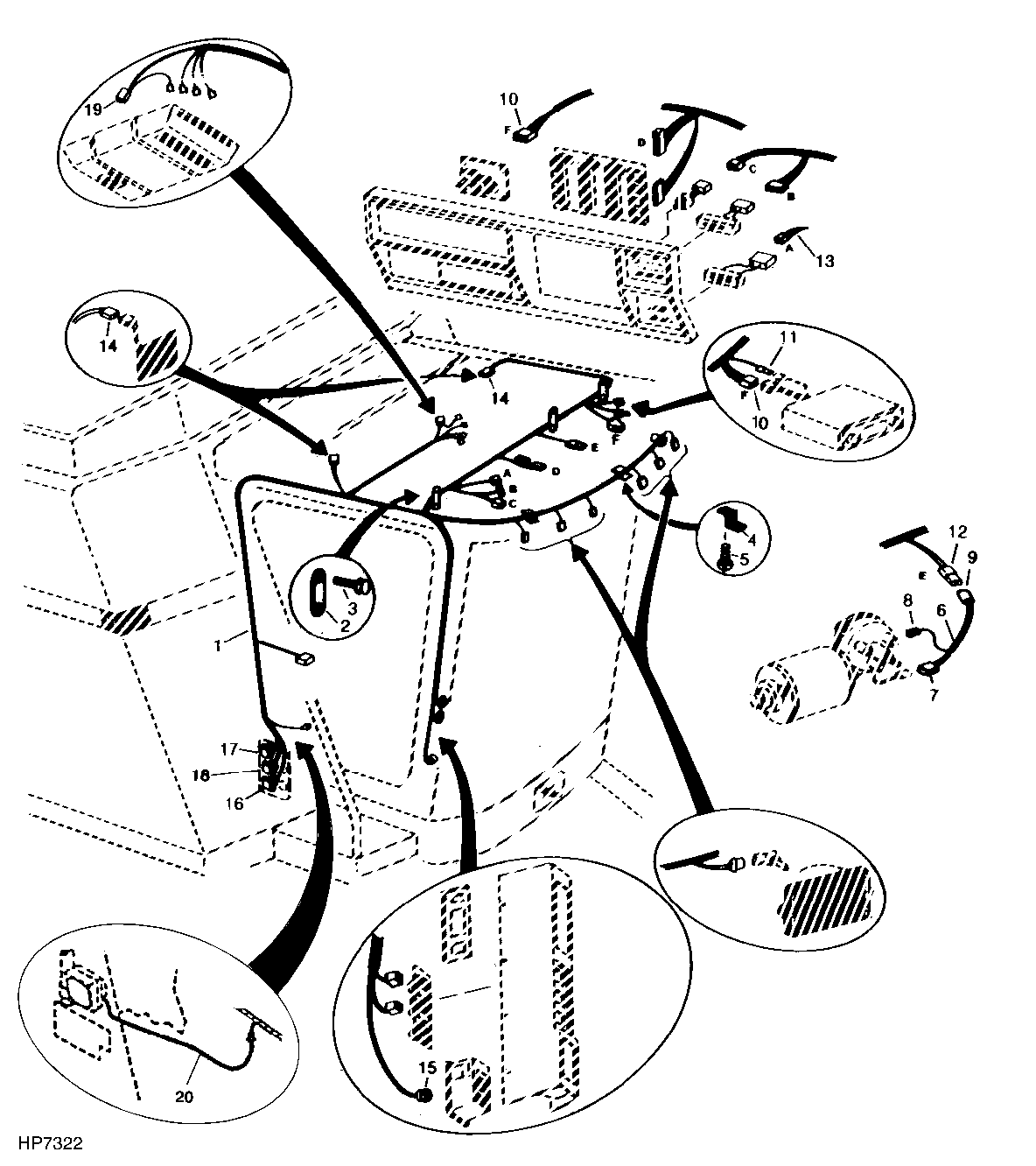

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH169051	1	Cab Wiring Harness	-
2	H164952	3	Strap	-
3	H114038	6	Screw	-
4	AH89557	3	Clip	-
5	H123995	3	Screw	-
6	AH126358	1	Wiring Harness	-
6	AH143422	1	Wiring Harness	-
7	R77481	1	Electrical Connector Assy	(PKG. OF 2)
7	U46662	1	Elec. Connector Terminal	(PKG. OF 25)
8	T28583	1	Elec. Connector Housing	(PKG. OF 3)
8	U46662	1	Elec. Connector Terminal	(PKG. OF 25)
9	R78053	1	Electrical Connector Assy	(PKG. OF 3)
9	R78061	1	Elec. Connector Terminal	(PKG. OF 40)
10	H118416	1	Elec. Connector Terminal	(6 HOLES)
10	R77468	1	Elec. Connector Terminal	(PKG. OF 5)
11	R78047	1	Seal	(PKG. OF 5)
11	RE12362	1	Electrical Connector Assy	(PKG. OF 3)
11	R78057	1	Elec. Connector Terminal	(PKG. OF 40)
12	RE12363	1	Electrical Connector Assy	(PKG. OF 3)
12	U46662	1	Elec. Connector Terminal	(PKG. OF 25)
12	R78060	1	Elec. Connector Terminal	(PKG. OF 40)
12	R78048	1	Elec. Connector Accessory	(PKG. OF 5)
13	T24167	1	Electrical Connector Assy	-
13	U46662	1	Elec. Connector Terminal	(PKG. OF 50)
14	R77477	2	Electrical Connector Assy	(PKG. OF 2)
15	H118431	1	Connector	-
16	H140664	1	Electrical Connector Assy	-
16	R77464	1	Elec. Connector Terminal	(PKG. OF 50)
17	H118430	1	Electrical Connector Assy	-
18	R77464	1	Elec. Connector Terminal	-
19	R77477	1	Electrical Connector Assy	(PKG. OF 2)
19	U46662	1	Elec. Connector Terminal	(PKG. OF 25)
20	AH155115	1	Wiring Harness	RH
20	AH201150	1	Wiring Harness	(SUB FOR AH156075)
