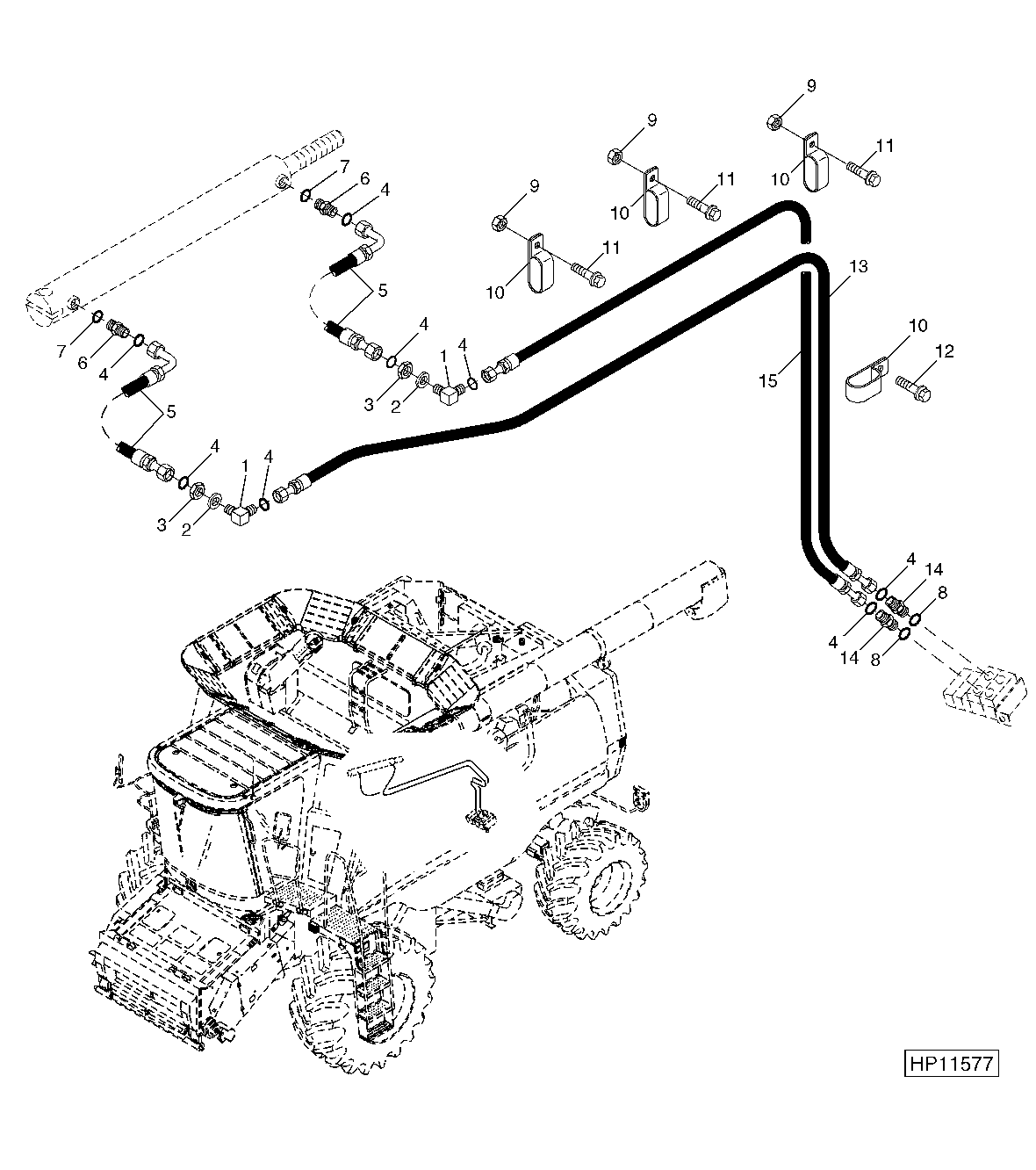

Unloading Auger Swing Cylinder Hoses (695401 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	38H1393	2	Elbow Fitting	-
2	24M7114	2	Washer	19 X 30 X 4 mm
3	T81029	2	Nut	17.475 mm (11/16")
4	T77613	8	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
5	AH130581	2	Hydraulic Hose	17.4752" X 780 mm (30-3/4") X 17.4752"
6	38H1160	2	Adapter Fitting	-
7	R26448	2	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
8	R26375	2	O-Ring	16.358 X 2.210 mm (0.644" X 0.087")
9	14M7298	3	Flange Nut	M8
10	R35668	4	Clamp	-
11	19M7868	3	Screw	M8 X 30
12	37M7058	1	Screw	M8 X 20
13	AH169357	1	Hydraulic Hose	-
14	38H1171	2	Adapter Fitting	-
15	AH169358	1	Hydraulic Hose	-

Unloading Auger Swing Cylinder Hoses (695401 - )
