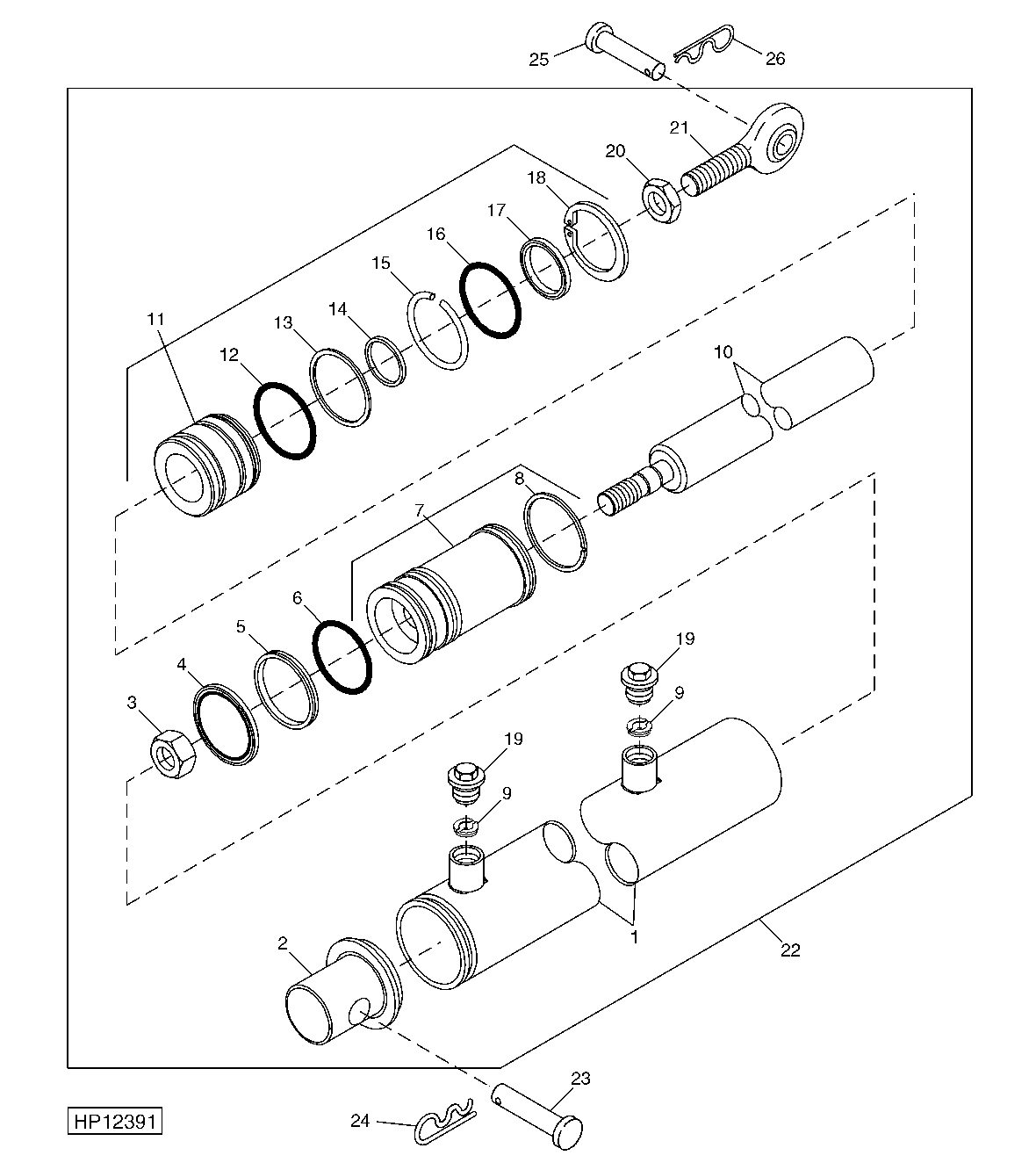

Unloading Auger Swing Cylinder And Mounting (695401 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	-
2	-	1	Part 2	-
3	H170534	1	Nut	-
4	AH157495	1	Seal	(SUB AH176234)
4	AH176234	1	Seal	-
5	-	1	Part 6	-
6	-	1	Part 7	-
7	-	1	Part 8	-
8	H174672	2	Ring	-
9	H178763	2	Orifice	-
10	-	1	Part 11	-
11	-	1	Part 12	-
12	H158942	1	O-Ring	-
13	R79117	1	Back-Up Ring	-
14	H161729	1	Seal	-
15	H164359	1	Snap Ring	-
16	T22828	1	O-Ring	-
17	H156586	1	Seal	-
18	H164360	1	Snap Ring	-
19	-	2	Part 20	-
20	14M7209	1	Nut	M18
21	AH175030	1	Link End	-
22	AH175000	1	Hydraulic Cylinder	(SUB AH176381)
22	AH176381	1	Hydraulic Cylinder	-
23	H175089	1	Pin	-
24	11M7030	1	Cotter Pin	5 X 40 mm
25	H177213	1	Pin	-
26	11M7038	1	Cotter Pin	6.300 X 40 mm

Unloading Auger Swing Cylinder And Mounting (695401 - )

Нет текстового описания
