Открытый узел

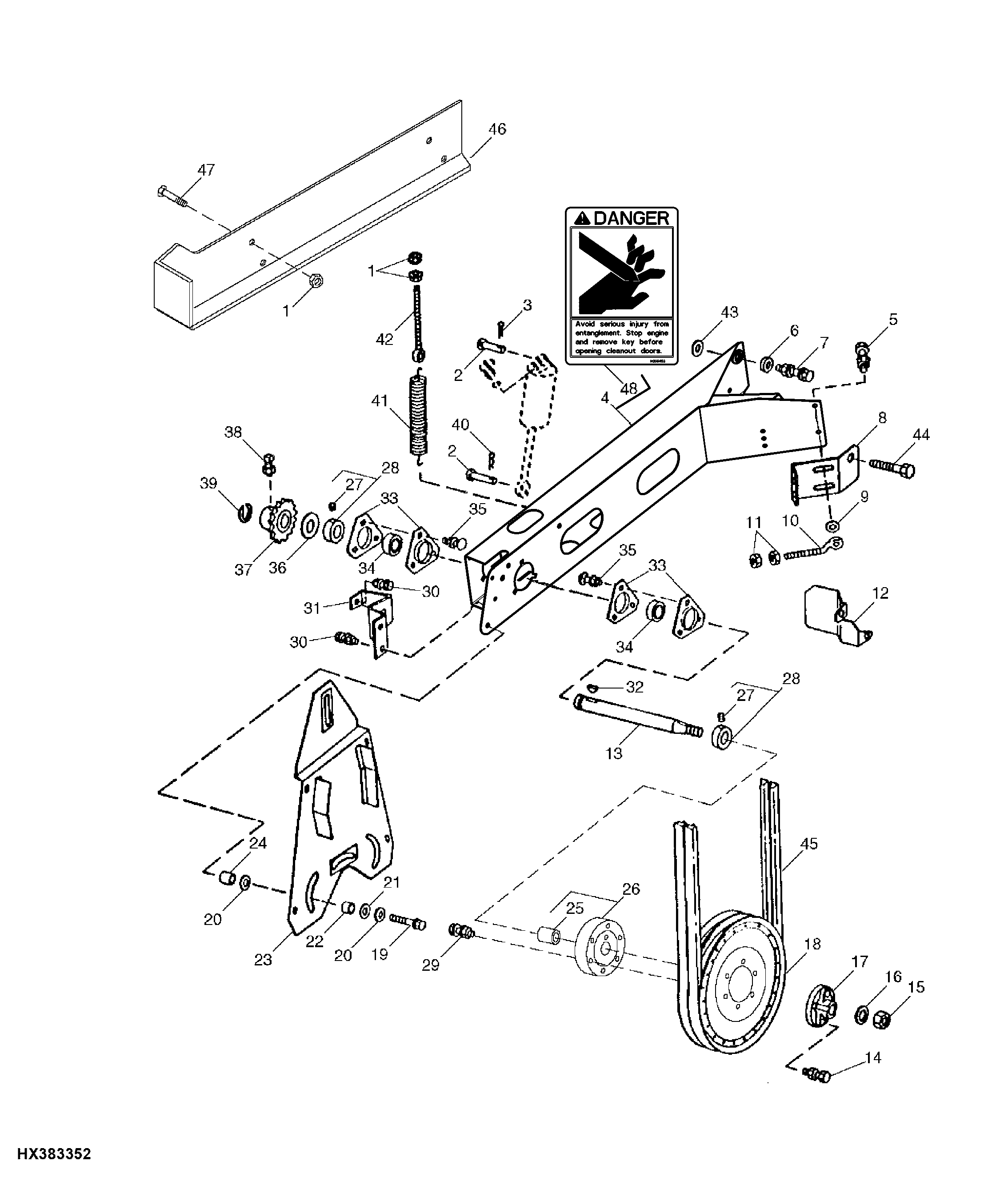

Unloading Auger Countershaft Drive

Unloading Auger Countershaft Drive

Unloading Auger Countershaft Drive

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Unloading Auger Countershaft Drive

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7296	2	Flange Nut	M10
2	H148340	2	Pin	12.700 X 60.500 mm (1/2" X 2.382")
3	11M7059	1	Cotter Pin	3.200 X 20 mm
4	AH164841	1	Arm	INCLUDES H209453
4	AH202411	1	Arm	-
5	19M7835	2	Screw	M10 X 35
5	14M7296	2	Flange Nut	M10
6	Z33404	2	Spacer	-
7	19M7794	1	Screw	M16 X 50
7	A31869	2	Lock Nut	M16
8	AH201115	1	Bracket	SUB FOR AH118993
9	24M7178	2	Washer	10.500 X 30 X 2.500 mm
10	H116262	2	Eyebolt	-
11	14M7274	4	Nut	M10
12	H137869	1	Shield	-
13	H164212	1	Jackshaft	-
14	19M7185	1	Cap Screw	M8 X 60
14	E64256	1	Lock Nut	M8
15	A31871	1	Lock Nut	M24
16	24M7091	1	Washer	26 X 44 X 4 mm
17	H133026	1	Hub	-
18	H161415	1	Pulley	-
19	19M8318	3	Screw	M8 X 45
20	24M7207	6	Washer	8.400 X 24 X 2 mm
21	24H1357	2	Washer	19/32" X 1-5/32" X 0.090"
22	28H1511	3	Washer	0.364" X 0.540" X 1/4"
23	AH205480	1	Guard	SUB FOR AH140901 OR AH201703
24	28H2531	3	Bushing	0.546" X 0.840" X 7/8"
25	H164213	1	Bushing	-
26	AH155812	1	Hub	-
27	22M7081	2	Set Screw	M10 X 10
28	AH133191	2	Eccentric Locking Collar	-
29	19M8317	6	Screw	M8 X 40
29	14M7298	6	Flange Nut	M8
30	19M7866	3	Screw	M8 X 20
30	14M7298	3	Flange Nut	M8
31	H133690	1	Bracket	-
32	26M6787	2	Shaft Key	10 X 32 mm
33	H161529	4	Pressed Flanged Housing	SUB FOR APPL H103265
34	JD39104	2	Ball Bearing	-
35	03M7190	6	Bolt	M10 X 20
35	14M7296	6	Flange Nut	M10
36	24H1510	2	Washer	1-13/32" X 1-3/4" X 0.120"
37	AH128075	1	Chain Sprocket	Z = 19
37	AH128074	1	Chain Sprocket	Z = 17 , For Rice
38	H138435	2	Set Screw	M10 X 25
38	14M7274	2	Nut	M10
39	40M7046	1	Snap Ring	-
40	J16931	1	Pin	-
41	H173011	1	Extension Spring	-
42	H114738	1	Eyebolt	-
43	24H1684	2	Washer	11/16" X 2" X 0.105"
44	19M7824	1	Screw	M16 X 60
45	AH158880	1	Belt Set	LGTH = 2375 mm
46	H170670	1	Shield	-
47	19M7784	2	Screw	M10 X 20
48	H209453	1	Safety Sign	Safety Sign; Remove key before opening doors
