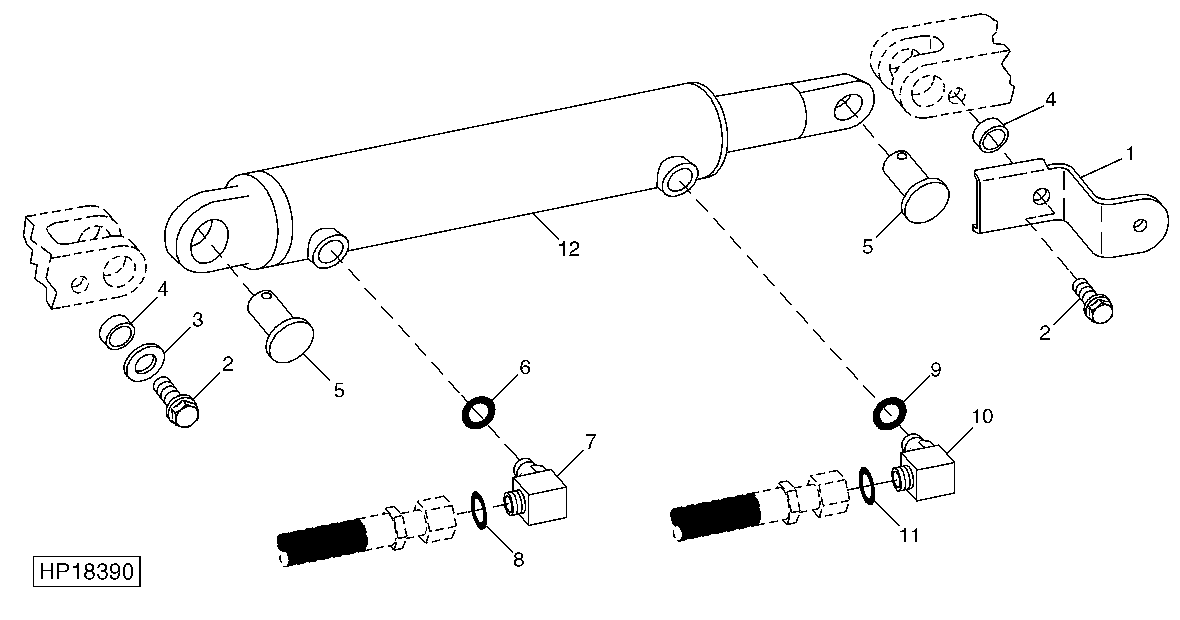

TILT CYLINDER HOSES AND FITTINGS - CONTOUR MASTER

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H168186	1	Bracket	-
2	19M7866	2	Screw	M8 X 20
3	24H1291	1	Washer	21/64" X 1-15/32" X 7/64"
4	28H1511	2	Washer	0.364" X 0.540" X 1/4"
5	R56930	2	Pin Fastener	18.950 X 69.800 mm (0.746" X 2.748")
6	R28782	1	O-Ring	8.915 X 1.829 mm (0.351" X 0.072")
7	38H1003	1	Elbow Fitting	-
8	T77814	1	O-Ring	7.645 X 1.778 mm (0.301" X 0.070")
9	R26448	1	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
10	38H1004	1	Elbow Fitting	-
11	T77613	1	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
12	AH162514	1	Hydraulic Cylinder	-
12	AH167552	1	Hydraulic Cylinder Kit	-
12	AHC10157	1	Hydraulic Cylinder Kit	-

TILT CYLINDER HOSES AND FITTINGS - CONTOUR MASTER
