Steering Lines and Hoses, Rear (Dual Cylinder) ( - 695400)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26448	4	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
2	38H1004	2	Elbow Fitting	-
3	T77613	7	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
4	38H1160	2	Adapter Fitting	-
5	H121168	2	Plate	-
6	H135156	4	Clamp	-
7	03M7280	2	Bolt	M6 X 45
7	14M7303	2	Flange Nut	M6
8	AH130890	2	Hydraulic Hose	9/16" X 2450 mm (96-1/2") X 17.4752"
9	AH130119	2	Hydraulic Hose	-
10	37M7058	2	Screw	M8 X 20
11	AH97280	2	Clip	-
12	T77814	2	O-Ring	7.645 X 1.778 mm (0.301" X 0.070")
13	19M8317	2	Screw	M8 X 40
13	14M7298	2	Flange Nut	M8
14	H121163	2	Strap	-
15	H128515	4	Clamp	-
16	AH120872	1	Oil Line	R.H.
17	AH120876	1	Oil Line	L.H.
18	24M7114	1	Washer	19 X 30 X 4 mm
19	T81029	1	Nut	17.475 mm (11/16")

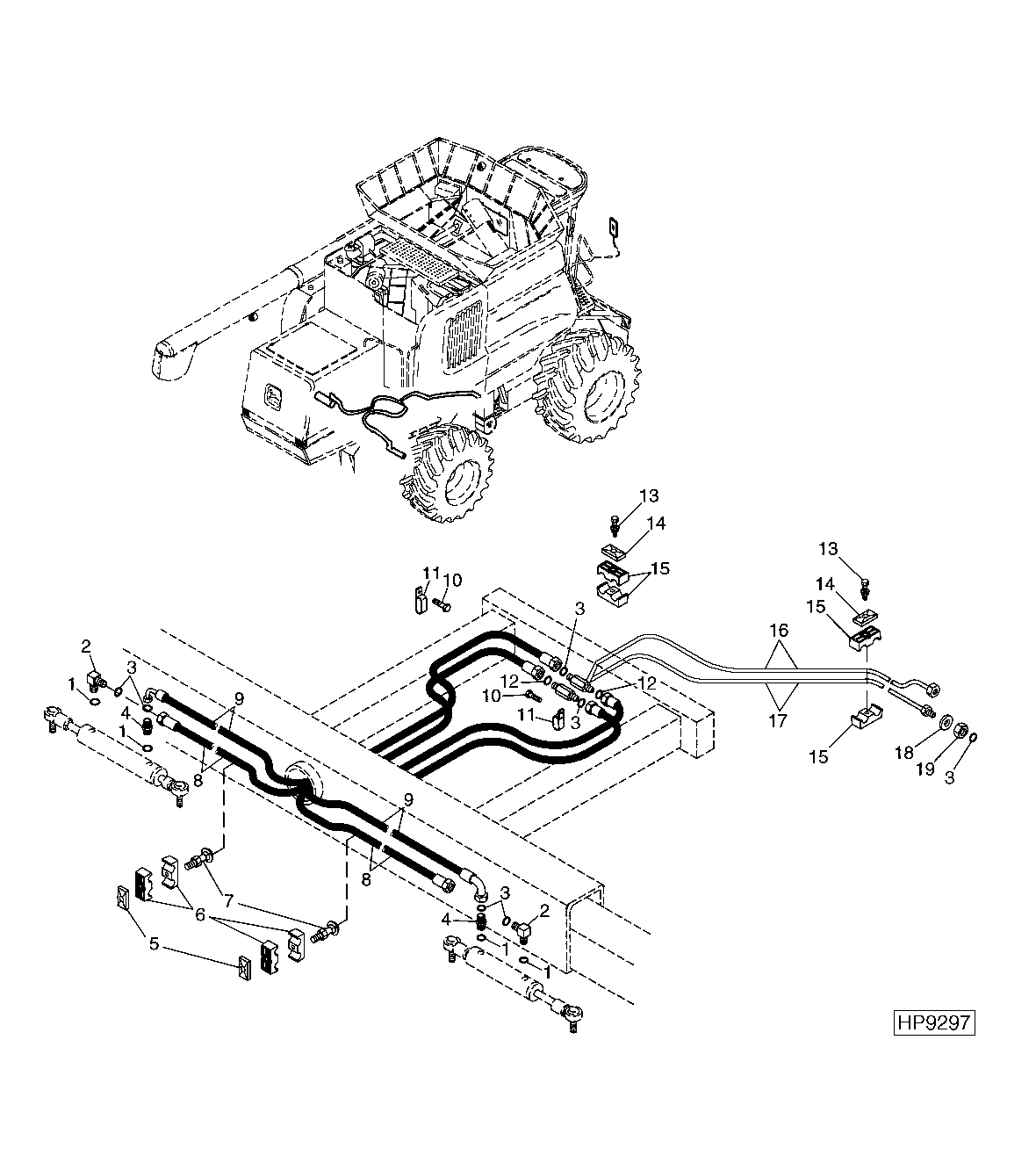

Steering Lines and Hoses, Rear (Dual Cylinder) ( - 695400)
