Solenoid Control Valve Module Assembly And Mountings - Four Stack ( - 690400)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R77175	1	Cover	-
2	AH125760	1	Hyd. Quick-Connect Coupler	-
3	R26448	1	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
4	14H786	6	Nut	1/4"
5	12H297	6	Lock Washer	1/4"
6	E62892	3	Rod	1/4" X 11-3/4", (CUT TO LENGTH)
7	H168170	2	Bracket	-
8	AZ50073	2	Seal	(WITH O-RING)
9	AH161527	4	Seal	(WITH O-RING)
10	AH161526	1	Flow Control Hyd. Valve	AUGER SWING
11	AH139060	1	Flow Control Hyd. Valve	REEL LIFT / VSC
12	AH147084	1	Flow Control Hyd. Valve	HEADER LIFT
13	AH164450	1	Valve	UNLOAD (RELIEF)
14	AH161529	2	Seal	-
15	H145051	1	Aperture	.940 MM DIA.
16	AH164500	1	Orifice	.457 MM DIA.
17	R77464	1	Elec. Connector Terminal	(PACKAGE OF 50)
18	AH161530	3	Electrical Coil	(USE ON MODULES 10 AND 13)
19	E62942	7	Cover	-
20	H168171	2	Cover	PLATE
21	A4655R	7	Nut	12.700 mm (1/2")
22	57M7199	2	Elec. Connector Housing	(24 WAY)
23	21H1290	8	Screw	0.138" X 1/2"
23	14H1026	8	Nut	0.138"
24	AH124731	4	Electrical Coil	(USE ON MODULES 11 AND 12)

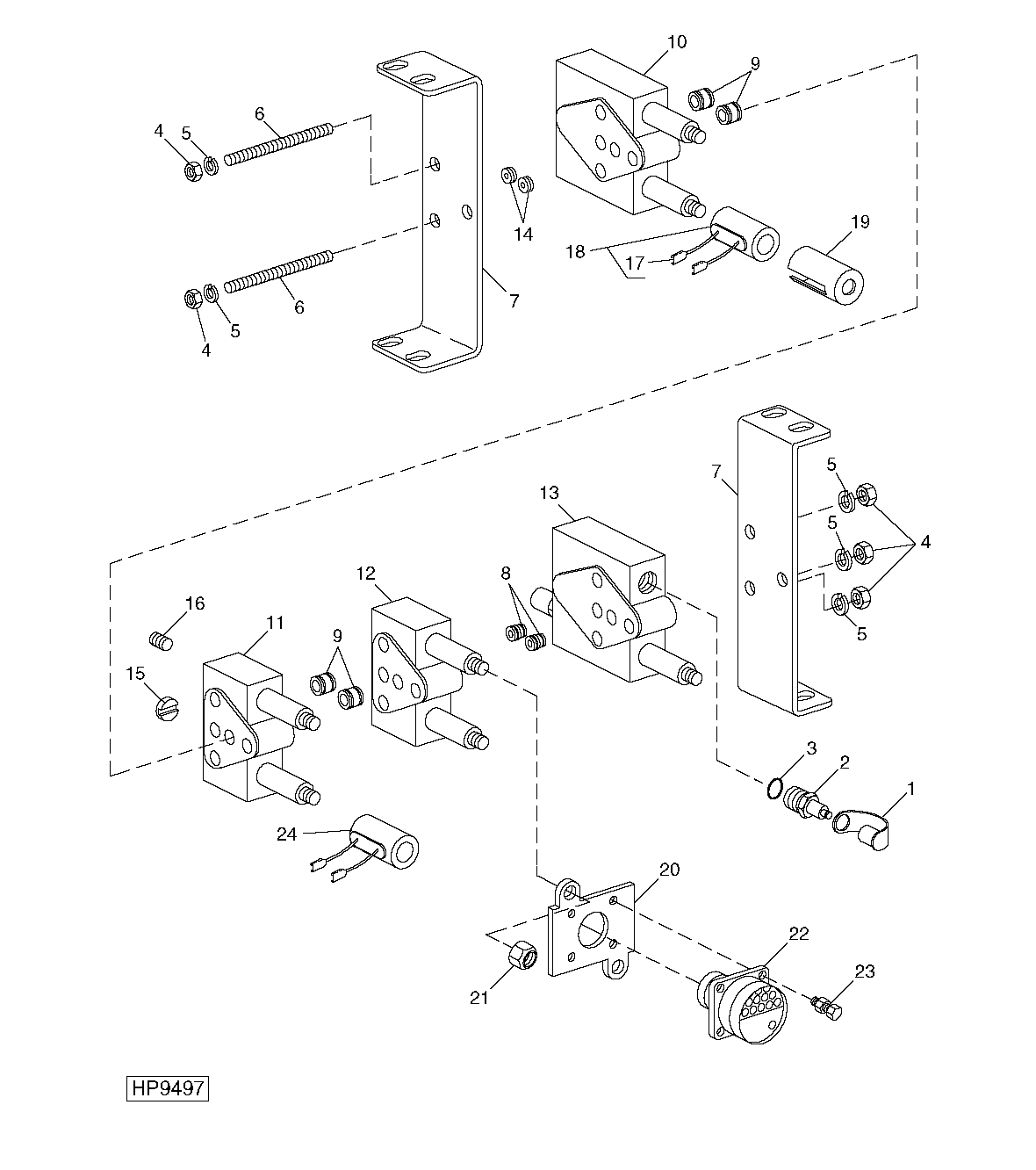

Solenoid Control Valve Module Assembly And Mountings - Four Stack ( - 690400)
