Открытый узел

ROTARY SCREEN DRIVE AND IDLER ARMS

ROTARY SCREEN DRIVE AND IDLER ARMS

ROTARY SCREEN DRIVE AND IDLER ARMS

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

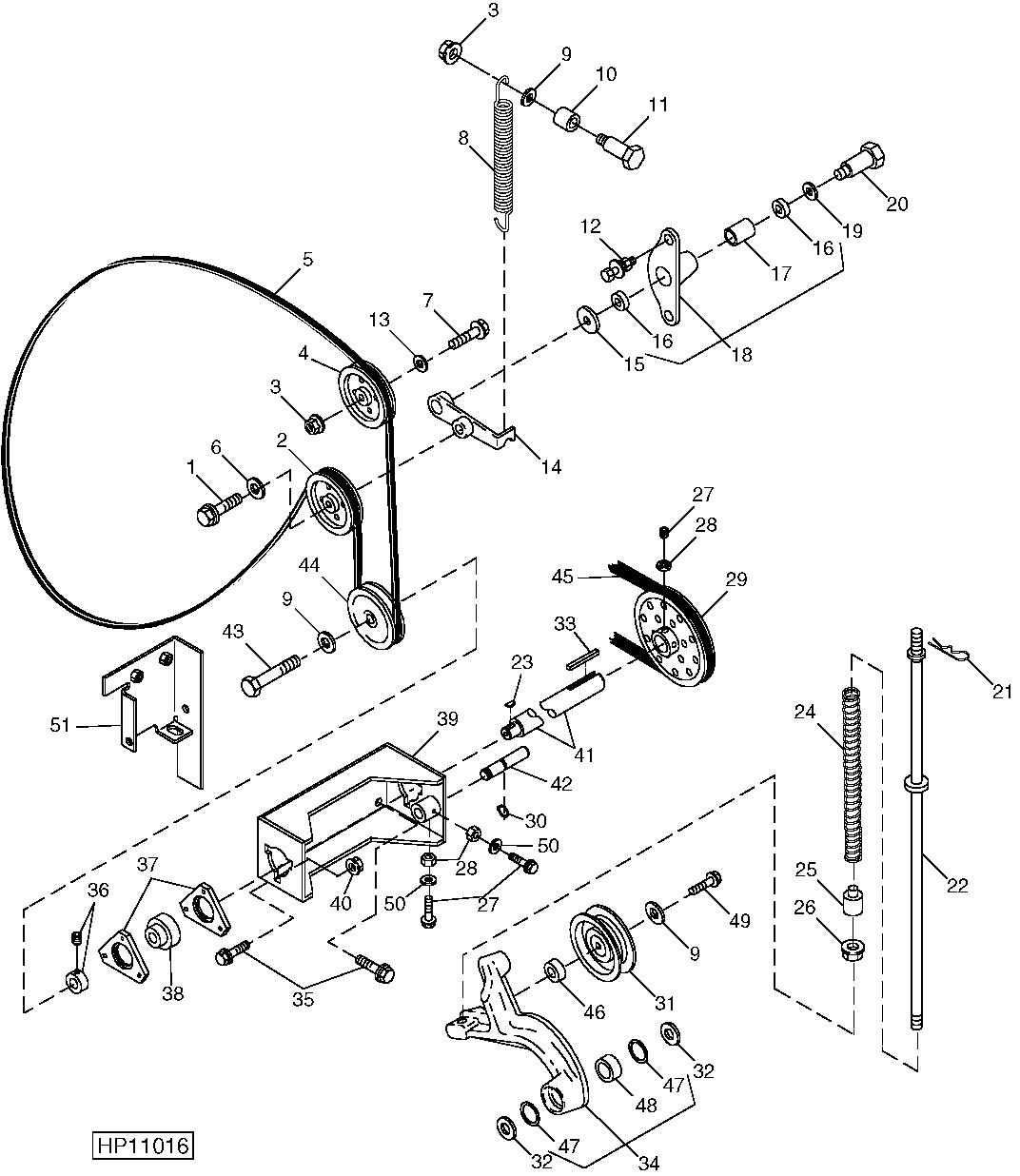

ROTARY SCREEN DRIVE AND IDLER ARMS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7897	1	Screw	M8 X 35
2	AH140119	1	Idler	(SUB AN277320)
2	AH140497	1	Center Sheave	-
2	AN277320	1	Idler	-
3	14M7298	10	Flange Nut	M8
4	AH135035	1	Idler	(SUB AN277319)
4	AN277319	1	Idler	-
4	AH169549	1	Center Sheave	-
5	H145158	1	Round Belt	-
5	H175632	1	V-Belt	-
6	24M7207	1	Washer	8.400 X 24 X 2 mm
7	03M7223	1	Bolt	M8 X 60
8	H164808	1	Extension Spring	-
9	H158845	3	Washer	8.330 X 28.580 X 2.640 mm (21/64" X 1-1/8" X 0.104")
10	28H1720	1	Bushing	0.423" X 0.675" X 27/32"
11	H140715	1	Bolt	M8 X 40
12	14M7298	2	Flange Nut	M8
12	24H1296	2	Washer	11/32" X 1-3/8" X 0.134"
12	19M7867	2	Screw	M8 X 25
13	H147304	1	Washer	-
14	H146064	1	Pitman Arm	-
15	24H1657	1	Washer	21/64" X 1-1/4" X 7/64"
16	AH10888	2	Seal	-
17	R36119	1	Bushing	-
18	AH140170	1	Support	-
19	24H1341	1	Washer	17/32" X 15/16" X 0.060"
19	24H1657	1	Washer	21/64" X 1-1/4" X 7/64"
20	M111701	1	Screw	M8 X 51
21	J16931	1	Pin	-
22	H131949	1	Rod	-
23	26M7002	1	Shaft Key	5 X 16 mm
24	H146767	1	Compression Spring	-
25	H134214	1	Guide	-
26	14M7296	1	Flange Nut	M10
27	A50744	4	Bolt	M8 X 25
28	14M7273	4	Nut	M8
29	AH115639	1	Pulley	-
30	40M7259	1	Snap Ring	-
31	AH140497	1	Center Sheave	-
32	24H1448	1	Washer	1-1/32" X 1-1/2" X 0.120"
33	49M4100	1	Shaft Key	6 X 25 mm
34	AH159992	1	Arm	-
35	19M7865	6	Screw	M8 X 16
36	AZ10044	2	Eccentric Locking Collar	-
37	H103264	4	Pressed Flanged Housing	-
38	JD39102	2	Ball Bearing	-
39	AH159991	1	Support	-
39	AH169285	1	Support	-
40	14M7298	6	Flange Nut	M8
41	H168256	1	Shaft	-
41	H175560	1	Shaft	-
42	H166437	1	Pin	-
42	H176250	1	Pin	-
43	19M7865	1	Screw	M8 X 16
44	H159224	1	Pulley	-
45	H160406	1	V-Belt	-
45	H146636	1	V-Belt	-
46	M90451	1	Washer	9 X 25 X 9 mm (0.354" X 63/64" X 0.354")
47	AA5607R	2	Seal	-
48	H99147	1	Bushing	(SUB H171061)
48	H171061	1	Bushing	-
49	19M7897	1	Screw	M8 X 35
50	24H1296	2	Washer	11/32" X 1-3/8" X 0.134"
51	AH171609	1	Support	-
