Reel Pump Hydraulic Lines And Hoses ( - 695400)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	38H1052	1	Elbow Fitting	-
2	R29936	2	O-Ring	29.743 X 2.946 mm (1.171" X 0.116")
3	T77858	2	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
4	AH128584	1	Hydraulic Hose	30.1752" X 390 mm (15-1/4") X 30.1752", (REEL PUMP SUCTION)
5	R26906	2	O-Ring	19.177 X 2.464 mm (0.755" X 0.097")
6	38H1174	1	Adapter Fitting	-
7	T77857	2	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
8	AH140832	1	Hydraulic Hose	13/16" X 1050 mm (41-1/4") X 13/16", (REEL PUMP PRESSURE)
9	AH126389	1	Bracket	-
10	H114432	2	Clamp	-
11	T26955	1	Clamp	-
12	14M7298	1	Flange Nut	M8
13	03M7280	2	Bolt	M6 X 45, (RD. HEAD)
13	14M7303	2	Flange Nut	M6
14	H114897	6	Clamp	-
15	H112567	4	Plate	-
16	19M7801	1	Screw	M8 X 60
16	14M7298	1	Flange Nut	M8
17	38H1174	2	Adapter Fitting	-
18	H131115	1	Bracket	-
19	19M7866	4	Screw	M8 X 20, (RD. HEAD)
19	14M7396	4	Lock Nut	M8
20	19M8319	1	Screw	M8 X 50
20	14M7298	1	Flange Nut	M8
21	T77932	1	O-Ring	-
22	AH128859	1	Oil Line	(REEL PUMP SUCTION)
23	H120847	1	Clamp	-
24	38H1437	1	Tee Fitting	-
25	T76938	1	O-Ring	23.520 X 1.778 mm (0.926" X 0.070")
26	AH140932	1	Oil Line	PRESSURE
27	H121168	1	Plate	-
28	19M7913	2	Screw	M8 X 90
28	14M7298	2	Flange Nut	M8

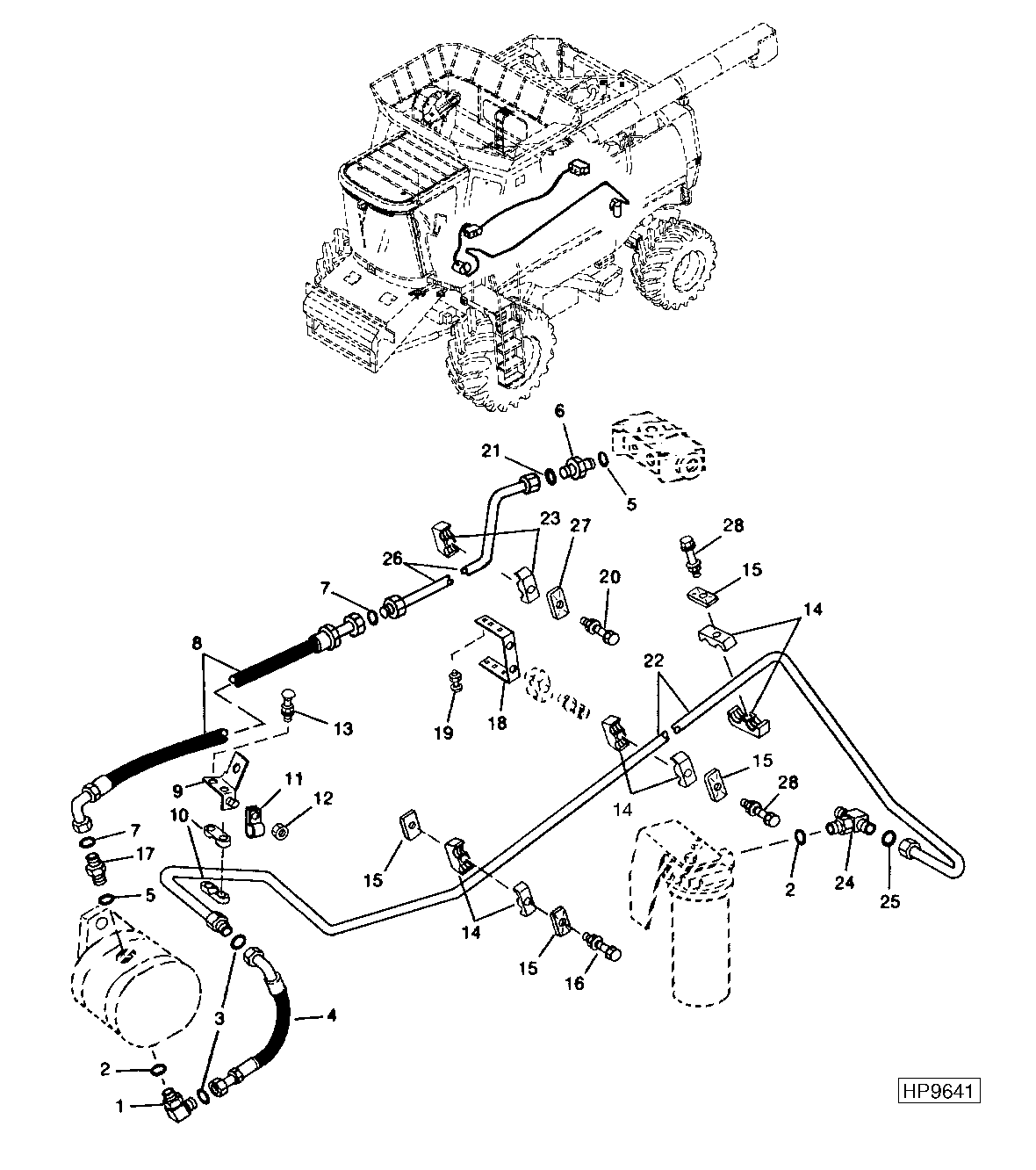

Reel Pump Hydraulic Lines And Hoses ( - 695400)

Нет текстового описания
