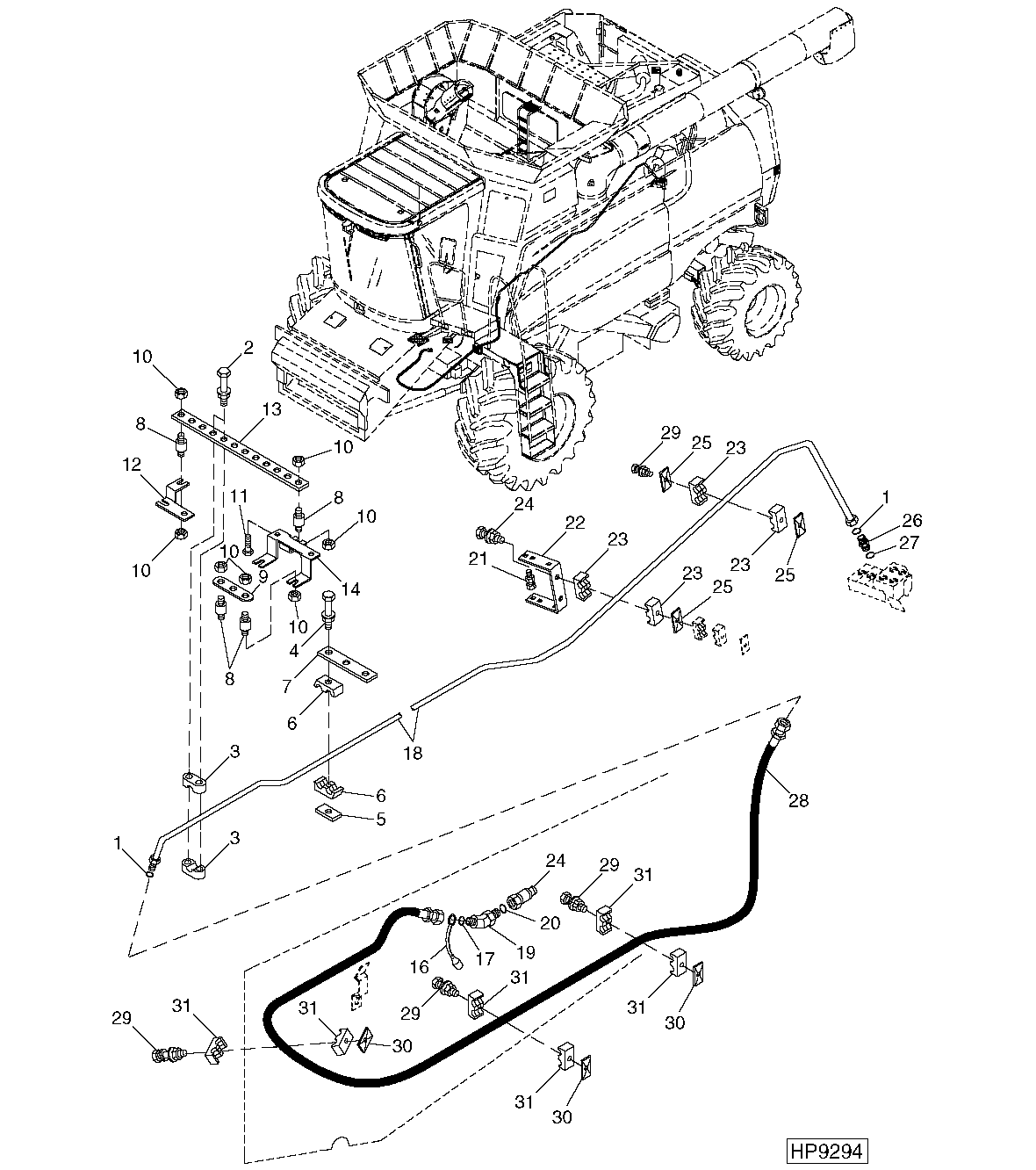

Reel Lift Lines And Hoses ( - 695400)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T77613	2	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
2	03M7188	2	Bolt	M8 X 40
2	14M7298	2	Flange Nut	M8
3	H116717	2	Clamp	-
4	19M7803	1	Screw	M8 X 70
4	14M7298	1	Flange Nut	M8
5	H121163	1	Strap	W/ REEL FORE/AFT OPTION
6	H128515	2	Clamp	W/ REEL FORE/AFT OPTION
6	H127589	2	Clamp	W/O REEL FORE/AFT OPTION
7	H131163	1	Strap	-
8	AH126657	4	Isolator	-
9	H134425	1	Strap	-
10	N10217	8	Lock Nut	6.350 mm (1/4")
11	37M7058	4	Screw	M8 X 20
12	H134427	1	Bracket	-
13	H140298	1	Strap	-
14	H134424	1	Bracket	-
15	28H1941	1	Bushing	0.364" X 0.540" X 1-1/4"
16	A15898	1	Cap	-
17	T77857	1	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
18	AH156364	1	Oil Line	-
19	38H1046	1	Elbow Fitting	-
20	R26375	1	O-Ring	-
21	19M7866	4	Screw	M8 X 20
21	14M7396	4	Lock Nut	M8
22	H131115	1	Bracket	-
23	H109046	4	Clamp	-
24	AR94522	1	Hydr. Quick Coupler Plug	-
25	H121168	3	Plate	-
26	38H1160	1	Adapter Fitting	-
27	R26448	1	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
28	AH130562	1	Hydraulic Hose	17.4752" X 3286 mm (129-1/4") X 13/16"
29	19M8319	5	Screw	M8 X 50, W/O REEL FORE/AFT OPTION
29	14M7298	5	Flange Nut	M8
30	H121168	3	Plate	-
31	H120847	6	Clamp	-

Reel Lift Lines And Hoses ( - 695400)
