Reel Fore-And-Aft Hydraulic Lines And Hoses, Front (Optional) ( - 695400)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH96317	3	Clip	-
2	AH162138	1	Hydraulic Hose	9/16" X 3194 mm (125-3/4") X 17.4752"
3	12M7032	3	Lock Washer	8.400 mm
4	T77814	1	O-Ring	7.645 X 1.778 mm (0.301" X 0.070")
5	AH126657	4	Isolator	-
6	N10217	8	Lock Nut	6.350 mm (1/4")
7	H134429	2	Strap	-
8	19M8317	2	Screw	M8 X 40
8	14M7298	2	Flange Nut	M8
9	H135618	2	Bracket	-
10	H116717	6	Clamp	-
11	H134558	1	Strap	-
12	37M7102	4	Screw	M8 X 40
13	AH135682	1	Oil Line	-
14	AH130560	1	Hydraulic Hose	9/16" X 3286 mm (129-1/4") X 17.4752", (RETRACT)
15	19M8319	3	Screw	M8 X 50
15	14M7298	3	Flange Nut	M8
16	H121168	3	Plate	-
17	H120847	6	Clamp	-
18	AH116632	2	Hyd. Quick-Connect Coupler	-
19	R26448	2	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
20	38H1045	2	Elbow Fitting	-
21	AH124832	2	Cap	-
22	T77613	2	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
23	AH78125	1	Clip	-
24	19M7866	6	Screw	M8 X 20
24	14M7298	6	Flange Nut	M8

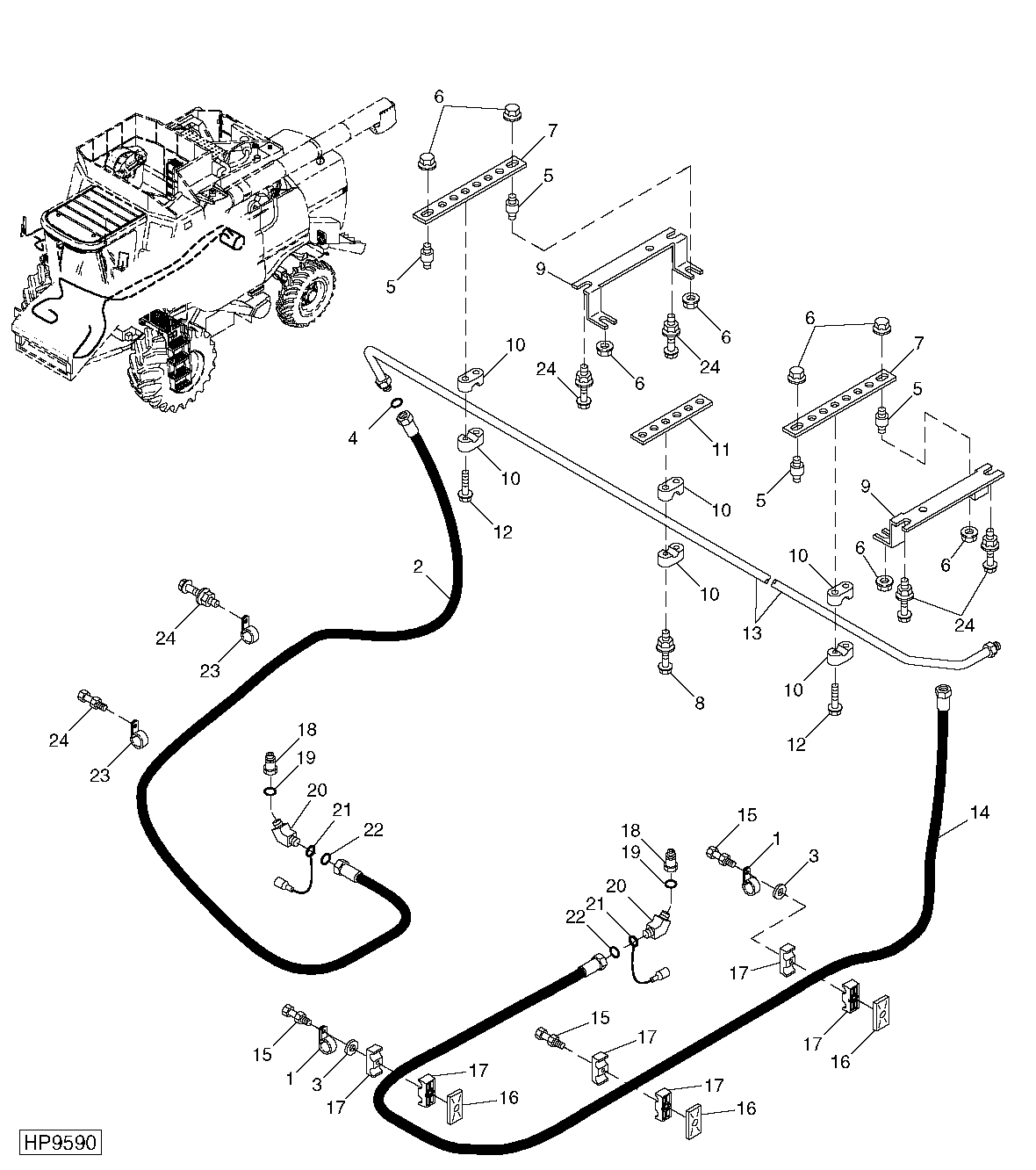

Reel Fore-And-Aft Hydraulic Lines And Hoses, Front (Optional) ( - 695400)

Нет текстового описания
