Reel Fore-And-Aft Hydraulic Hoses (695401 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R49921	5	Clamp	FOR 3 HOSES
1	H75541	5	Clamp	FOR 1 HOSE
1	AA27556	5	Hose Clamp	FOR 5 HOSES
2	19M7866	2	Screw	M8 X 20
3	14M7298	9	Flange Nut	M8
4	AH170542	1	Hydraulic Hose	PRESSURE
5	AH170545	1	Hydraulic Hose	PRESSURE
6	T77613	4	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
7	38H1171	2	Adapter Fitting	-
8	R26375	2	O-Ring	16.358 X 2.210 mm (0.644" X 0.087")
9	37M7058	5	Screw	M8 X 20
10	H121168	3	Plate	-
11	H120847	6	Clamp	-
12	12M7032	2	Lock Washer	8.400 mm
13	AH96317	2	Clip	-
14	19M8319	3	Screw	M8 X 50
15	AH116632	2	Hyd. Quick-Connect Coupler	-
16	R26448	2	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
17	38H1045	2	Elbow Fitting	-
18	AH124832	2	Cap	-
19	AH78125	2	Clip	-
20	AH77869	4	Clip	-
21	H175542	1	Bracket	(SUB H203378)
21	H203378	1	Strap	-
22	H140460	1	Bushing	-
23	19M7867	2	Screw	M8 X 25
24	19M7803	1	Screw	M8 X 70
25	19M7868	1	Screw	M8 X 30

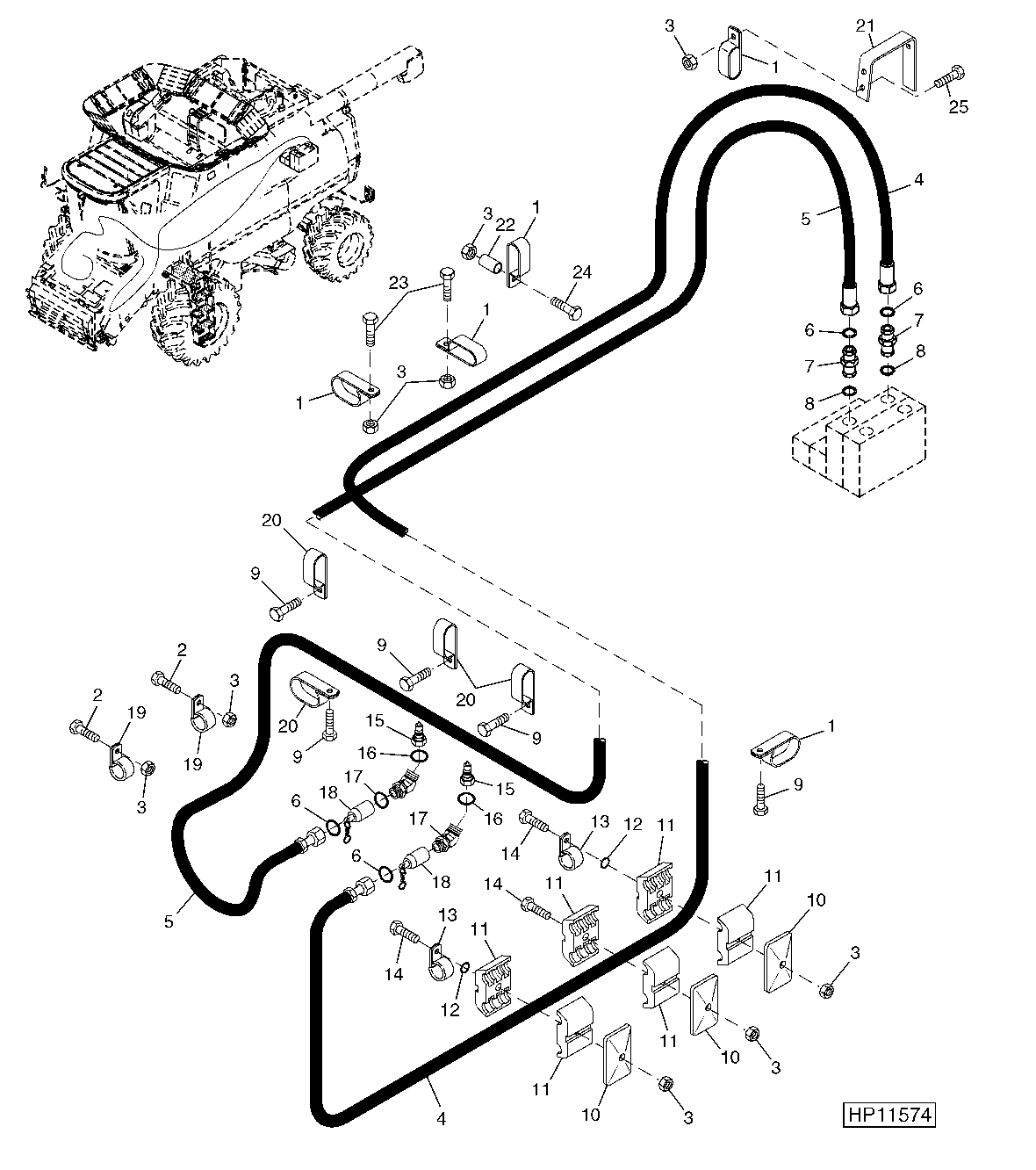

Reel Fore-And-Aft Hydraulic Hoses (695401 - )
