REEL DRIVE HYDRAULIC LINES AND HOSES, L.H. SIDE ( - 695400)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7298	4	Flange Nut	M8
1	03M7189	4	Bolt	M8 X 45
2	H115533	4	Clamp	-
3	T77932	4	O-Ring	15.596 X 1.778 mm (0.614" X 0.070")
4	N10217	8	Lock Nut	6.350 mm (1/4")
5	H134427	1	Bracket	-
6	AH126657	4	Isolator	-
7	H140298	1	Strap	-
8	H134425	1	Strap	-
9	37M7058	4	Screw	M8 X 20
10	H140298	1	Strap	-
11	14M7298	1	Flange Nut	M8
11	19M7801	1	Screw	M8 X 60
12	38H1162	1	Adapter Fitting	-
13	R26906	2	O-Ring	19.177 X 2.464 mm (0.755" X 0.097")
14	H112162	1	Clamp	-
15	AH140934	1	Oil Line	(PRESSURE)
16	AH143436	1	Line	(RETURN)
17	38H1006	1	Elbow Fitting	-
18	T77858	2	O-Ring	-
19	38H1033	1	Tee Fitting	-
20	19M8318	1	Screw	M8 X 45
20	14M7298	1	Flange Nut	M8
21	H109046	2	Clamp	-
22	H121168	1	Plate	-

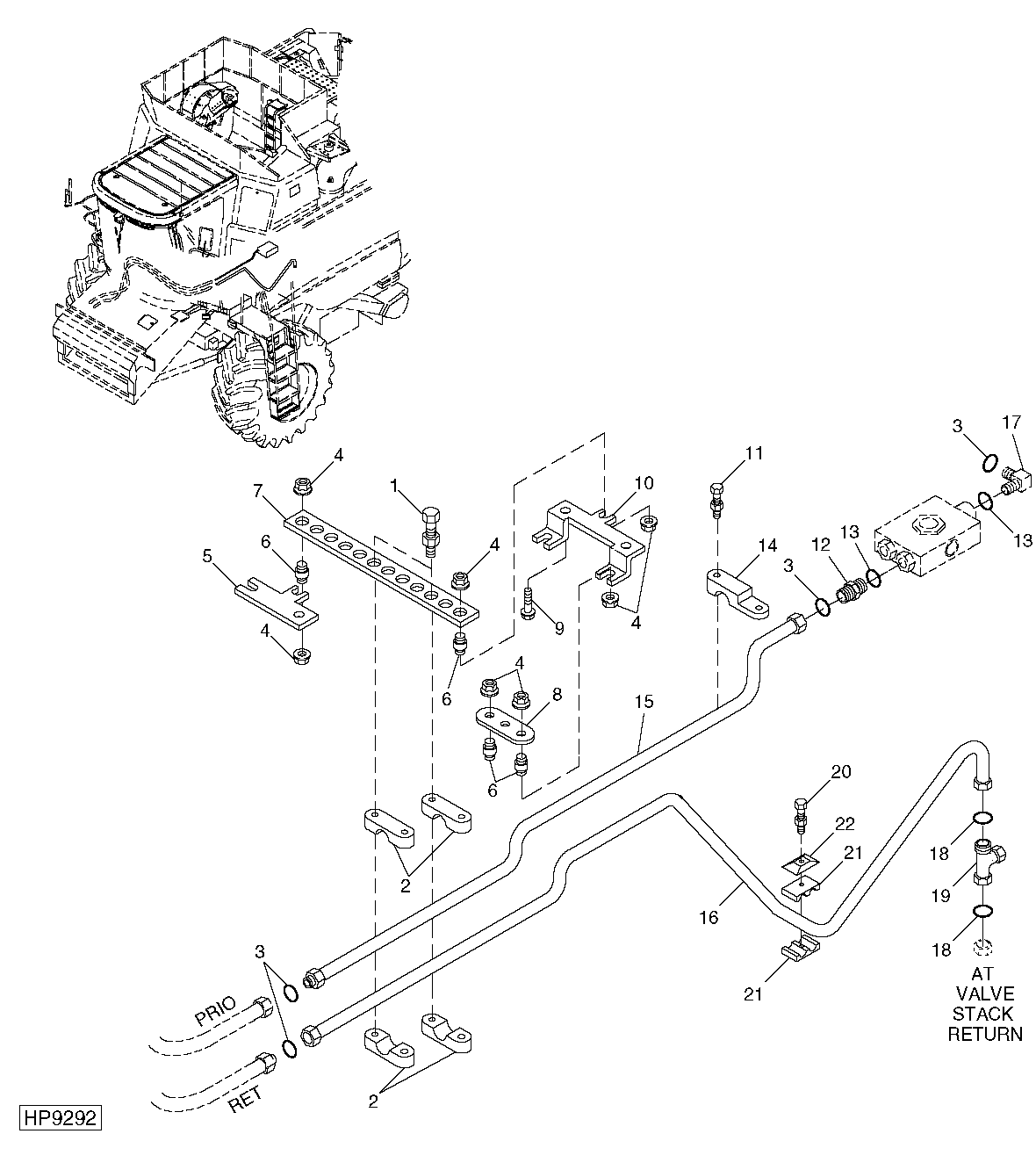

REEL DRIVE HYDRAULIC LINES AND HOSES, L.H. SIDE ( - 695400)
