Открытый узел

MODULE FRAME AND COVERS

MODULE FRAME AND COVERS

MODULE FRAME AND COVERS

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

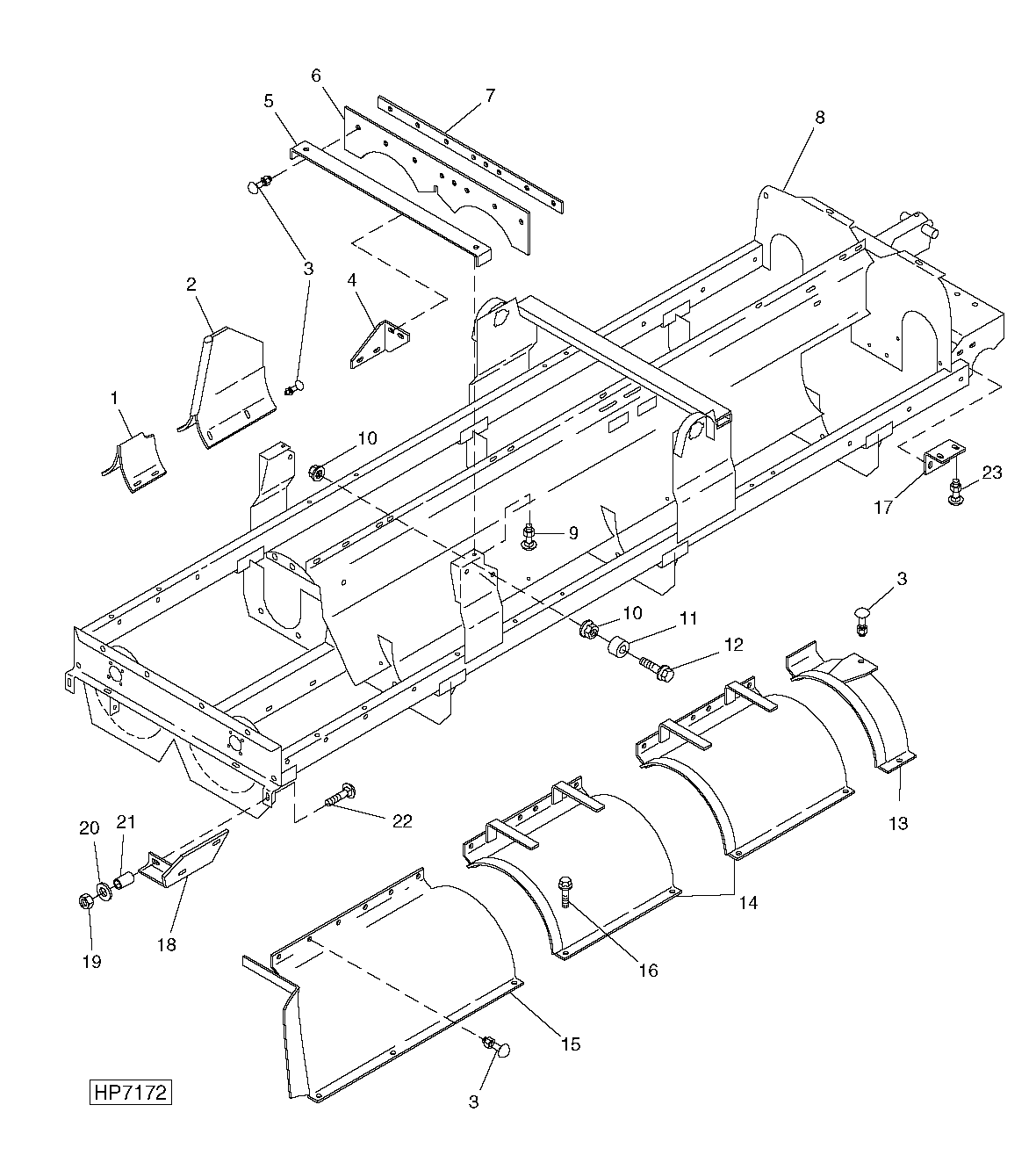

MODULE FRAME AND COVERS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H145089	1	Support	-
2	AH148526	1	Crop Divider	-
3	14M7296	30	Flange Nut	M10
3	03M7192	30	Bolt	M10 X 30
4	H144265	1	Bracket	-
5	H144264	1	Angle	-
6	H144267	1	Seal	-
7	H144266	1	Strip	-
8	AZ63971	1	Frame	(SUB FOR AH154403)
9	14M7299	1	Flange Nut	M12
9	19M7789	1	Screw	M12 X 30
10	14M7291	4	Flange Nut	M16
11	H113892	4	Shift Collar	-
12	19M7417	4	Cap Screw	M16 X 65
13	AH147953	1	Cover	L.H. (REAR)
13	AH147952	1	Cover	R.H. (REAR)
14	AH137678	2	Cover	R.H.-CORN ONLY (10° VANES)
14	AH171039	2	Cover	R.H.
14	AH137677	2	Cover	L.H.-CORN ONLY (10° VANES)
14	AH171040	2	Cover	L.H.
14	AH137671	2	Cover	(SUB AH171040) L.H. (20 DEGREE VANES)
14	AH137672	2	Cover	(SUB AH171039) R.H. (20 DEGREE VANES)
15	AH139280	1	Cover	(SUB AH171038) R.H. (FRONT)
15	AH171038	1	Cover	R.H. (FRONT)
15	AH139281	1	Cover	(SUB AH171037) L.H. (FRONT)
15	AH171037	1	Cover	L.H. (FRONT)
16	19M7944	1	Screw	M10 X 120
17	H143574	2	Angle	-
18	AH137374	1	Stop	L.H.
18	AH137373	1	Stop	R.H.
19	14M7299	2	Flange Nut	M12
20	24M7047	2	Washer	13 X 24 X 2.500 mm
21	N61709	2	Bushing	13.487 X 25.400 X 18.110 mm (17/32" X 1" X 0.713")
22	H139098	1	Bolt	-
23	19M7789	1	Screw	M12 X 30
23	14M7299	1	Flange Nut	M12
