Открытый узел

MASS FLOW SENSOR

MASS FLOW SENSOR

MASS FLOW SENSOR

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

MASS FLOW SENSOR

Нет текстового описания

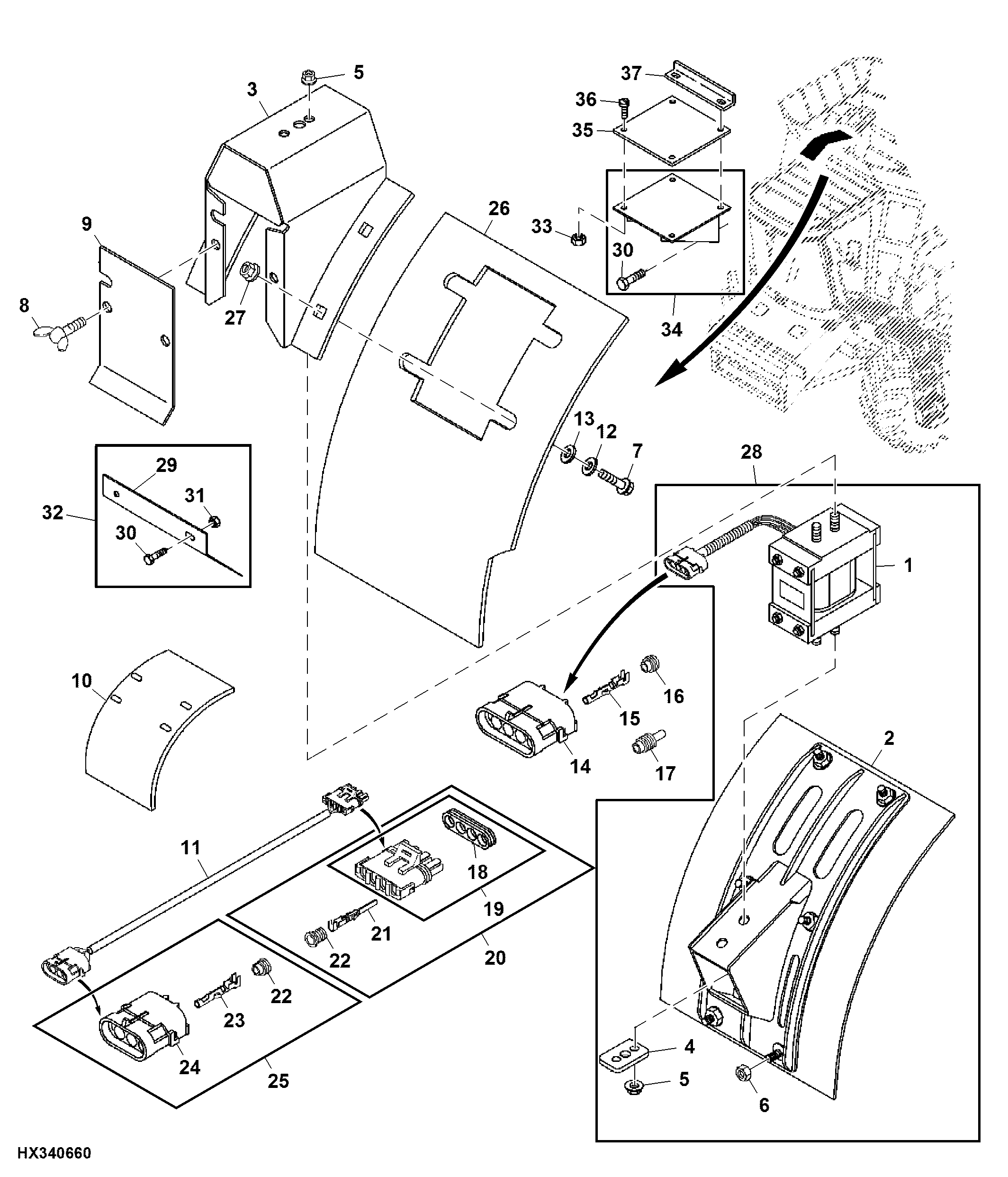

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH163359	1	Sensor	(A) (SUB FOR PF80000) (ALSO ORDER AH164349)
2	AH165256	1	Bracket	ONE HOLE MOUNTING (USE WITH PF80000)
2	AH164349	1	Bracket	(A) TWO HOLE MOUNTING (USE WITH AH163359 (ILLUSTRATED))
3	PF80047	1	Bracket	-
4	H172113	1	Strap	(A) (SUB FOR PF10350)
5	H135891	2	Lock Nut	(A) (USE WITH PF80000)
5	14M7396	4	Lock Nut	M8, (A) (USE WITH AH163359)
6	14M7303	6	Flange Nut	M6, (A)
7	19M7784	4	Screw	M10 X 20
8	21M1690	2	Wing Screw	M6 X 16
9	PF10173	1	Cover	-
10	H171004	1	Cover	WHEN MASS-FLOW SENSOR IS NOT USED
11	AH167654	1	Wiring Harness	-
12	Z36140	4	Washer	-
13	24H1313	4	Washer	13/32" X 1-3/4" X 0.065"
14	R78055	1	Electrical Connector Assy	-
15	R78058	1	Elec. Connector Terminal	(PKG. OF 40), (18 OR 20 GA. WIRE) (NO. 19)
16	R78059	1	Elec. Connector Seal	(PKG. OF 40), (18 OR 20 GA. WIRE) (GREEN)
17	R78064	1	Elec. Connector Cavity Plug	(PKG. OF 40)
18	R78050	1	Seal	(PKG. OR 5)
19	RE12365	1	Electrical Connector Assy	(PKG. OF 2)
19	R104701	1	Elec. Connector Terminal	-
20	RE12333	1	Electrical Connector Assy	(SUB RE12365, (4) R78060 AND (4) R78063)
21	R78060	1	Elec. Connector Terminal	(PKG. OF 40), (14 OR 16 GA. WIRE) (NO. 19)
22	R78063	1	Elec. Connector Seal	(PKG. OF 40), (16 GA. WIRE) (GRAY)
23	R78061	1	Elec. Connector Terminal	(PKG. OF 40), (14 OR 16 GA. WIRE) (NO. 15)
24	R78054	1	Electrical Connector Assy	(PKG. OF 3)
25	RE12332	1	Electrical Connector Assy	(SUB R78054, (3) R78061 AND (3) R78063)
26	H167717	1	Sheet	-
27	14M7296	4	Flange Nut	M10
28	AH164288	1	Mass Flow Sensor Module	INCLUDES PARTS MARKED (A)
29	H172045	1	Deflector	-
30	19M7866	1	Screw	M8 X 20
31	14M7396	1	Lock Nut	M8
32	AH170085	1	Deflector	-
33	14M7298	1	Flange Nut	M8
34	AH204844	1	Deflector	-
35	H203587	1	Sheet	-
36	03M7184	1	Bolt	M8 X 20
37	H203589	1	Angle	-
..	BH84426	1	Complete Goods/Ship. Bundle	YIELD MAP KIT
