Hydrostatic Drive Drain Lines and Hoses ( - 695400)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H111730	2	Clamp	-
2	H112567	1	Plate	-
3	19M7979	1	Screw	M8 X 55
3	14M7298	1	Flange Nut	M8
4	T72393	3	Clamp	-
5	AH152743	1	Line	-
6	U12547	1	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
7	38H1007	1	Elbow Fitting	-
8	T77858	3	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
9	AH124008	1	Hydraulic Hose	30.1752" X 725 mm (28-1/2") X 30.1752", (UPPER DRAIN HOSE)
10	AH142611	1	Hydraulic Hose	CASE DRAIN
11	38H1163	1	Adapter Fitting	-

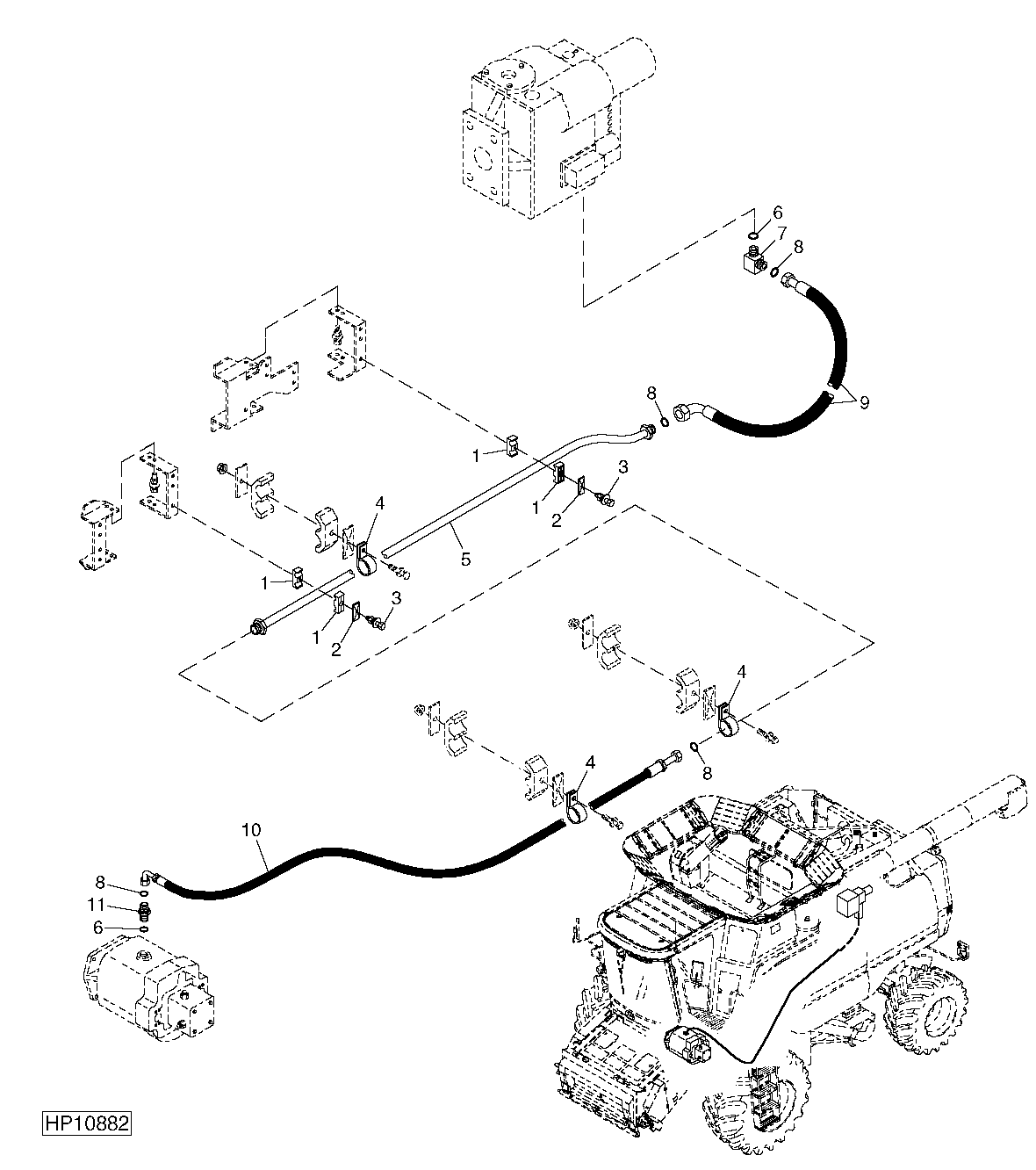

Hydrostatic Drive Drain Lines and Hoses ( - 695400)

Нет текстового описания
