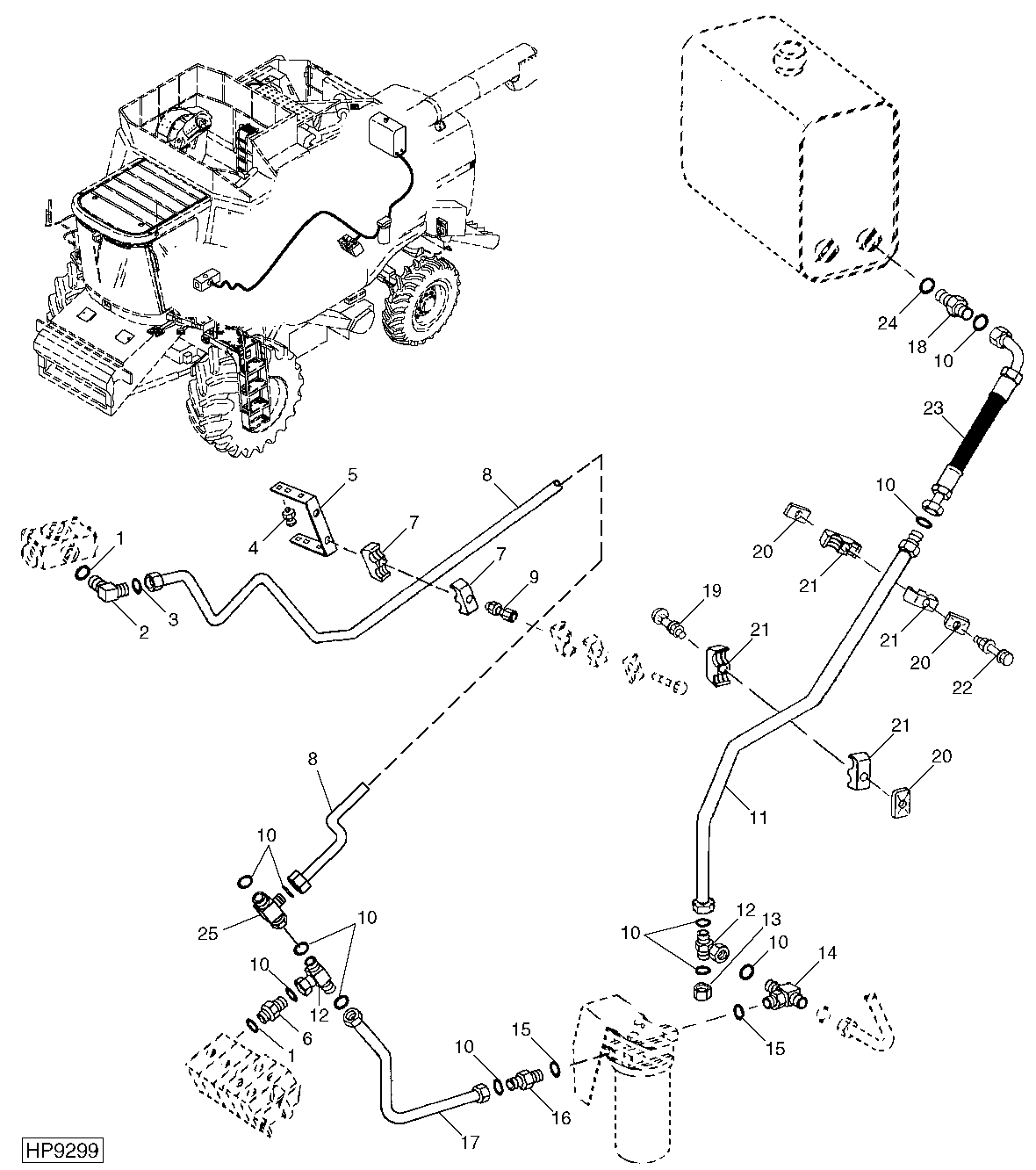

Hydraulic Reservoir Lines And Hoses ( - 695400)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26906	2	O-Ring	-
2	38H1006	1	Elbow Fitting	-
3	T77932	1	O-Ring	-
4	03M7184	4	Bolt	M8 X 20
5	H131115	1	Bracket	(RD. HEAD)
6	38H1193	1	Adapter Fitting	-
7	H120847	2	Clamp	-
8	AH144345	1	Line	(REEL RETURN)
9	19M7913	1	Screw	M8 X 90
9	14M7298	1	Flange Nut	M8
10	T77858	11	O-Ring	18.771 X 1.778 mm (0.739" X 0.070"), (UPPER RETURN)
11	AH152665	1	Line	(RETURN)
12	38H1041	2	Tee Fitting	-
13	38H1418	1	Fitting	-
14	38H1437	1	Tee Fitting	-
15	R29936	2	O-Ring	-
16	38H1194	1	Adapter Fitting	-
17	AH126122	1	Oil Line	(RETURN)
18	38H1163	1	Adapter Fitting	-
19	03M7245	1	Bolt	M8 X 55
19	14M7298	1	Flange Nut	M8
20	H112567	3	Plate	-
21	H114865	4	Clamp	-
22	19M7801	1	Screw	M8 X 60
22	14M7298	1	Flange Nut	M8
23	AH152666	1	Hydraulic Hose	30.1752" X 785 mm (31") X 30.1752", (UPPER RETURN)
24	U12547	1	O-Ring	(RETURN)
25	38H1033	1	Tee Fitting	-

Hydraulic Reservoir Lines And Hoses ( - 695400)

Нет текстового описания
