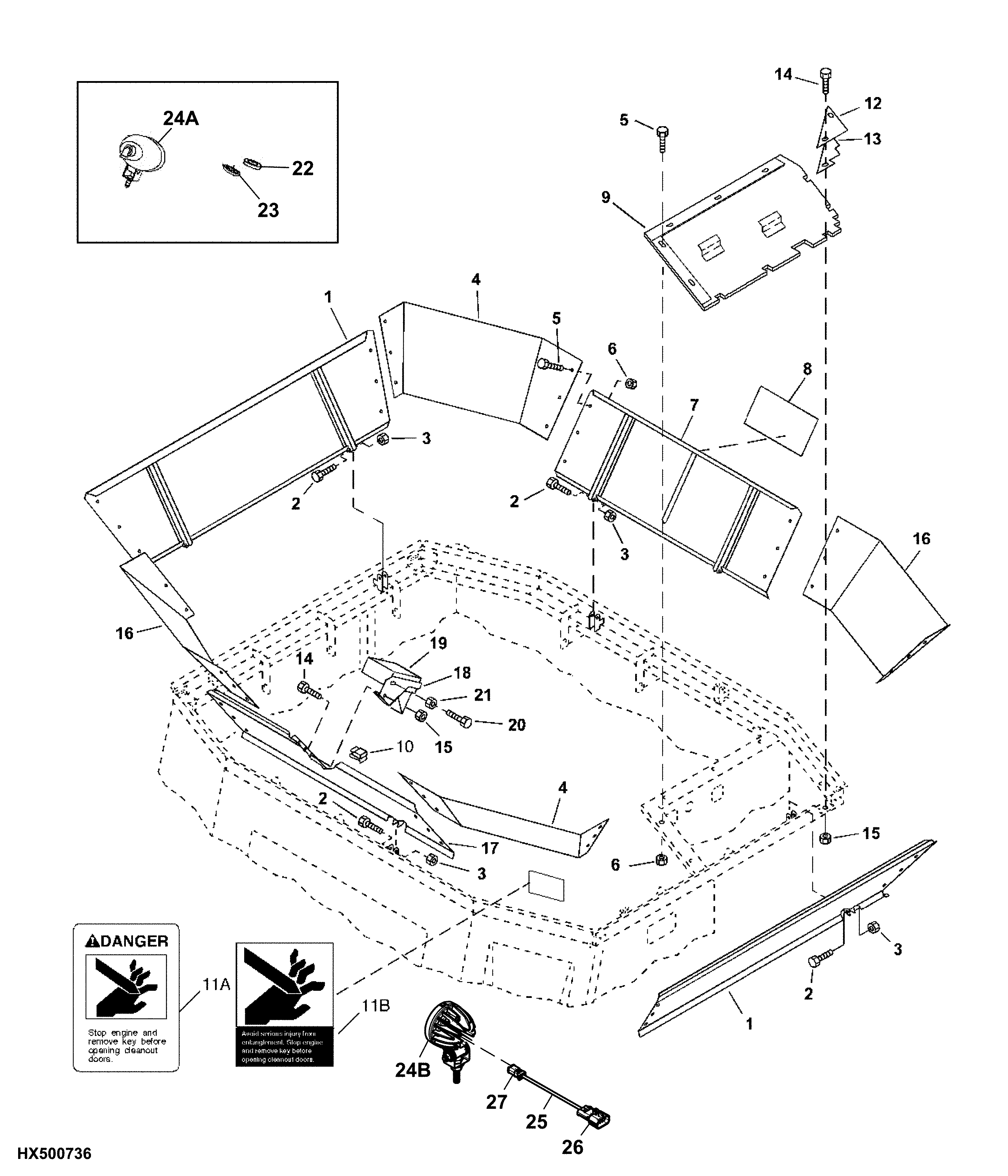

Grain Tank Extensions ( - 695400)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH154486	2	Panel	-
2	19M7801	8	Screw	M8 X 60
3	14M7396	8	Lock Nut	M8
4	AH156868	2	Panel	-
5	19M7867	34	Screw	M8 X 25
6	14M7296	34	Flange Nut	M10
7	AH154703	1	Panel	-
8	H136015	1	Mat	-
9	AH163181	1	Panel	-
10	H64612	1	Clip	-
12	H163921	1	Plate	-
13	H163920	1	Spacer	-
14	19M7867	3	Screw	M8 X 25
15	14M7298	3	Flange Nut	M8
16	AH156867	2	Panel	-
17	AH154487	1	Panel	-
18	H209369	1	Bracket	SUB FOR H161088 OR H226483
19	AH121475	1	Sensor	-
20	19M7775	2	Screw	M6 X 16
21	14M7303	2	Flange Nut	M6
22	19H2351	1	Cap Screw	1/2" X 1/2"
23	24M7180	1	Washer	13 X 37 X 3 mm
25	AXE84599	1	Wiring Harness	Jumper Harness, Service Light USE WITH CXT17293
26	57M7305	1	Elec. Connector Housing	-
26	57M7285	2	Elec. Connector Terminal	Cavity A, C
26	57M9219	2	Elec. Connector Seal	Cavity A, C
26	57M10772	1	Elec. Connector Cable Seal	Cavity B
26	57M7307	1	Electrical Connector Assy	-
27	57M8022	1	Elec.Connect Locking Device	-
27	57M8165	2	Elec. Connector Terminal	Cavity 1, 2
27	57M8639	1	Elec. Connector Housing	-
11A	H149066	1	Label	SUB FORH209453
11B	H209453	1	Safety Sign	Cleanout Door
24A	AH148210	1	Headlight	-
24B	CXT17293	1	Floodlamp	SUB FOR AH148210, ALSO ORDER AXE84599
