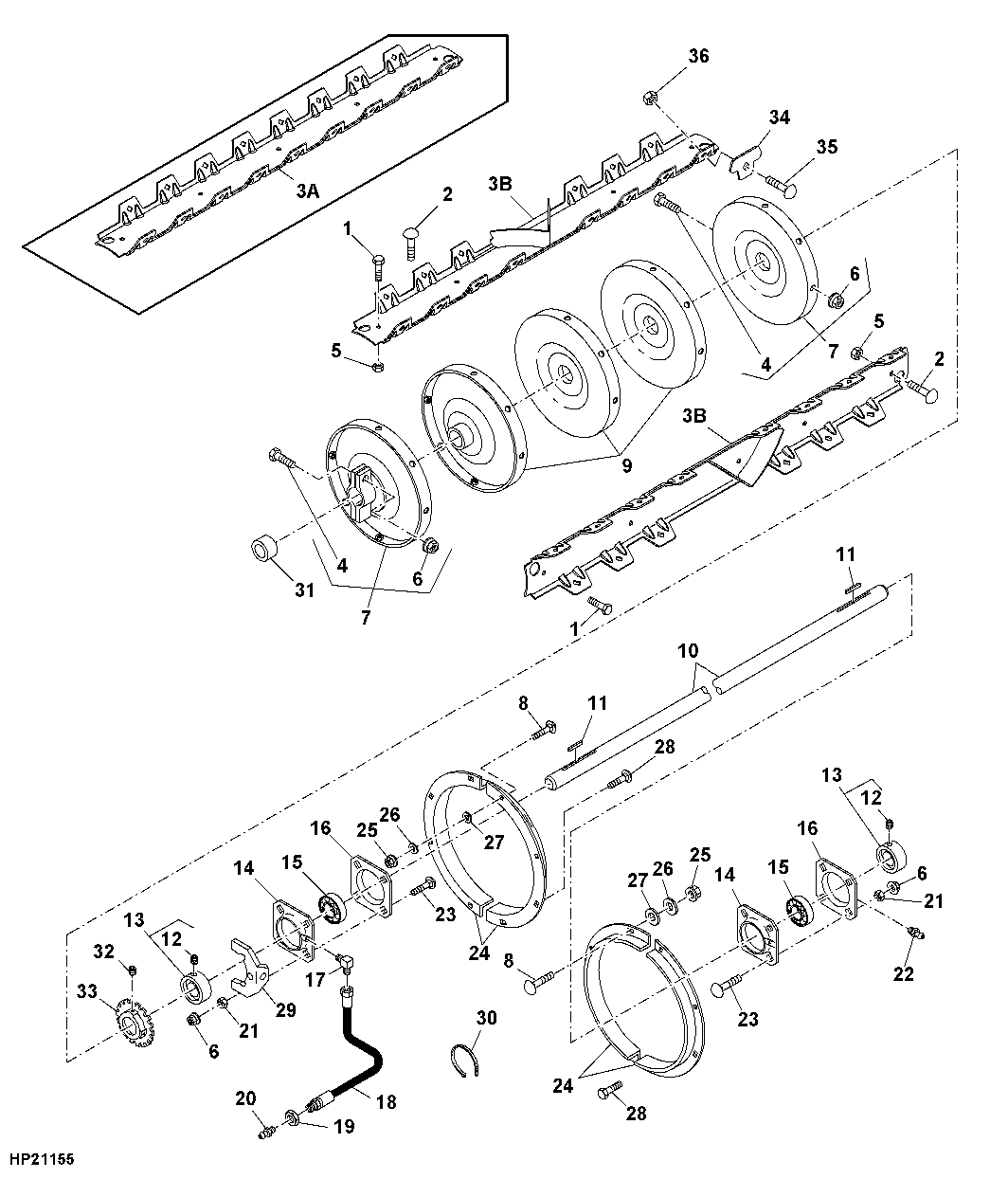

BEATER, SHAFT AND DRIVE BELT

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7784	40	Screw	M10 X 20
2	03M7191	1	Bolt	M10 X 25
4	03M7201	2	Bolt	M12 X 45
5	14M7296	1	Flange Nut	M10
6	14M7299	2	Flange Nut	M12
7	AH128360	2	Beater Head	-
8	03M7185	24	Bolt	M8 X 25
9	AH128361	3	Beater Head	-
10	H146326	1	Shaft	-
11	26M4228	1	Shaft Key	8 X 28 mm, R.H.
11	49M4121	1	Shaft Key	10 X 8 X 50 mm, L.H.
12	-	1	Part 15	-
13	JD9201	2	Eccentric Locking Collar	-
14	H113626	2	Pressed Flanged Housing	-
15	JD9434	2	Ball Bearing	-
16	H113625	2	Pressed Flanged Housing	-
17	JD7845	2	Elbow Fitting	L.H.
18	AH142001	2	Hose	1/8" X 1041 mm (41") X 1/8"
19	E12379	2	Nut	L.H.
20	JD7759	2	Lubrication Fitting	L.H.
21	H143731	8	Push Nut	-
22	JD7788	1	Lubrication Fitting	R.H.
23	03M7197	8	Bolt	M12 X 25
24	H130572	4	Seal	-
25	14M7298	24	Flange Nut	M8
26	12H303	24	Lock Washer	5/16"
27	24M7055	16	Washer	8.400 X 16 X 1.600 mm
28	37M7058	6	Screw	M8 X 20
29	H140134	1	Bracket	-
30	H140149	1	Clip	-
31	H139922	1	Bushing	-
32	22M7027	1	Set Screw	M6 X 16
33	H135772	1	Tone Wheel	-
34	H177314	56	Wear Plate	-
35	03M7191	56	Bolt	M10 X 25
36	14M7296	56	Flange Nut	M10
3A	H154221	8	Tine	(SUB (4) AH168089 AND (4) AH168090)
3B	AH168089	4	Wing Frame	(ALSO ORDER (4) AH168090)
3B	AH168090	4	Wing Frame	(ALSO ORDER (4) AH168089)
