Открытый узел

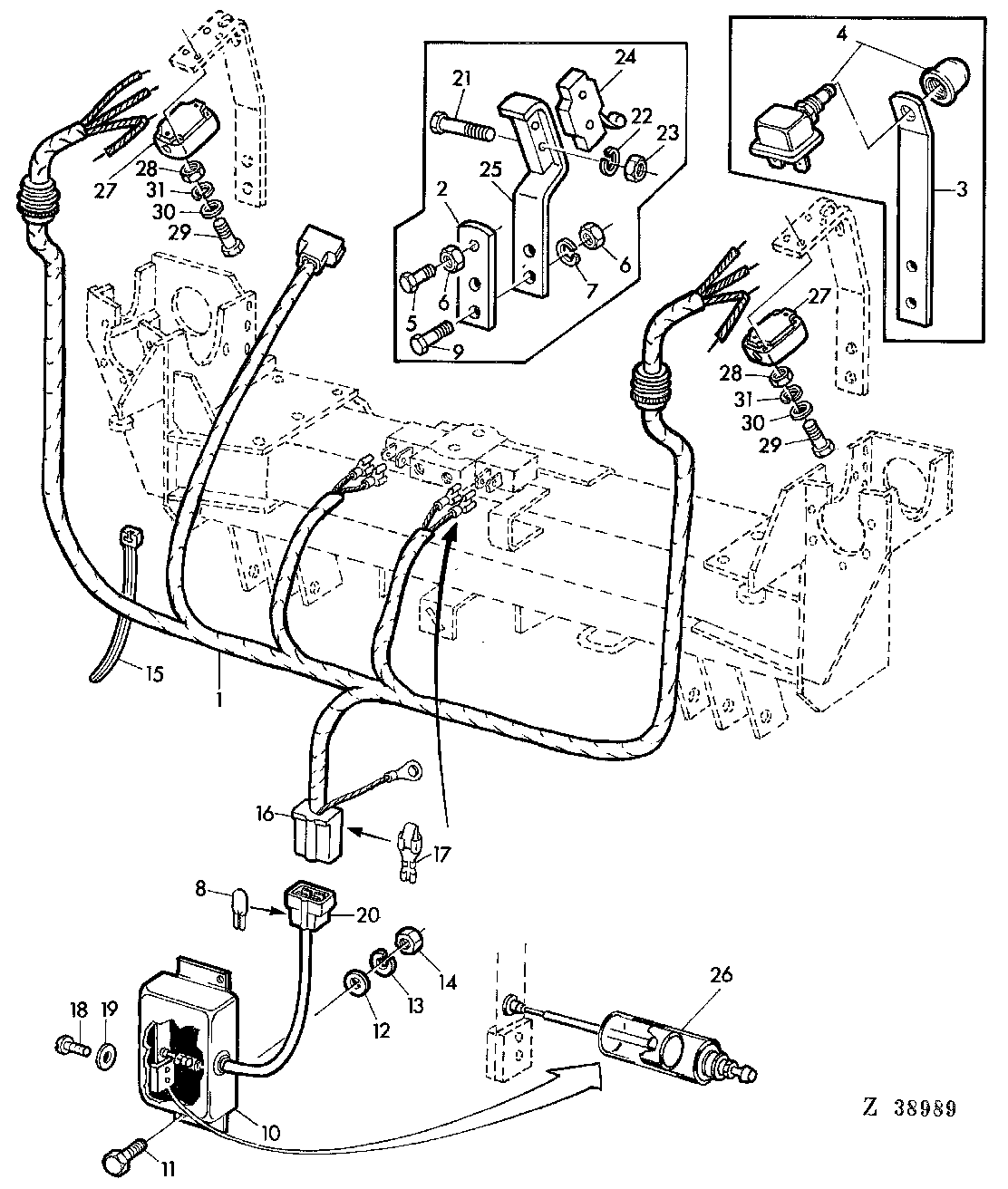

WIRING HARNESS-FRONT AXLE [01F03]

WIRING HARNESS-FRONT AXLE [01F03]

WIRING HARNESS-FRONT AXLE [01F03]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

WIRING HARNESS-FRONT AXLE [01F03]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ26814	1	WIRING HARNESS	INCL KEYS 16,17
1	AZ24555	1	WIRING HARNESS	INCL KEYS 16,17
1	AZ30544	1	WIRING HARNESS	INCL KEYS 16,17 (SUB FOR AZ28966)
2	Z35605	2	PLATE	-
3	Z35604	2	HOLDER	-
4	AH78765	2	SWITCH	-
5	19H2461	2	CAP SCREW	3/8" X 1-1/4"
6	14H812	6	NUT	3/8"
7	12H304	4	Lock Washer	3/8"
8	T34067	4	Elec. Connector Terminal	(SUB FOR Z36670)
9	19H1800	4	Cap Screw	3/8" X 1-1/2"
10	AH115905	1	Control	INCL KEYS 8,20 (ORD W/ H116160) (SUB FOR AH115904, AH89568)
11	19H2117	2	Cap Screw	5/16" X 1-1/8"
12	24M7036	2	Washer	9 MM
13	12M7008	2	LOCK WASHER	8 MM
14	14H813	2	Nut	5/16"
15	Z31799	6	CLAMP	(SUB FOR Z34567)
16	Z36619	1	ELECTRICAL PLUG	-
17	U46462	8	SET SCREW	(FOR Z36619)
18	21H1327	1	Screw	3/16" X 1/4"
19	24H1283	1	Washer	7/32" X 1/2"
20	Z36669	1	CONNECTOR	-
21	21H1184	4	Screw	0.138" X 1-1/8"
22	12H314	4	Lock Washer	-
23	14H1026	4	Nut	0.138"
24	AH62345	2	Switch	-
25	AZ26811	2	HOLDER	-
26	AH89574	1	Absorber	-
27	AZ28967	2	Switch	-
28	14M7028	1	Nut	M5
29	19M7986	8	Cap Screw	M5 X 50
30	24M7027	1	Washer	5,3 MM
31	12M7011	1	LOCK WASHER	5 MM
