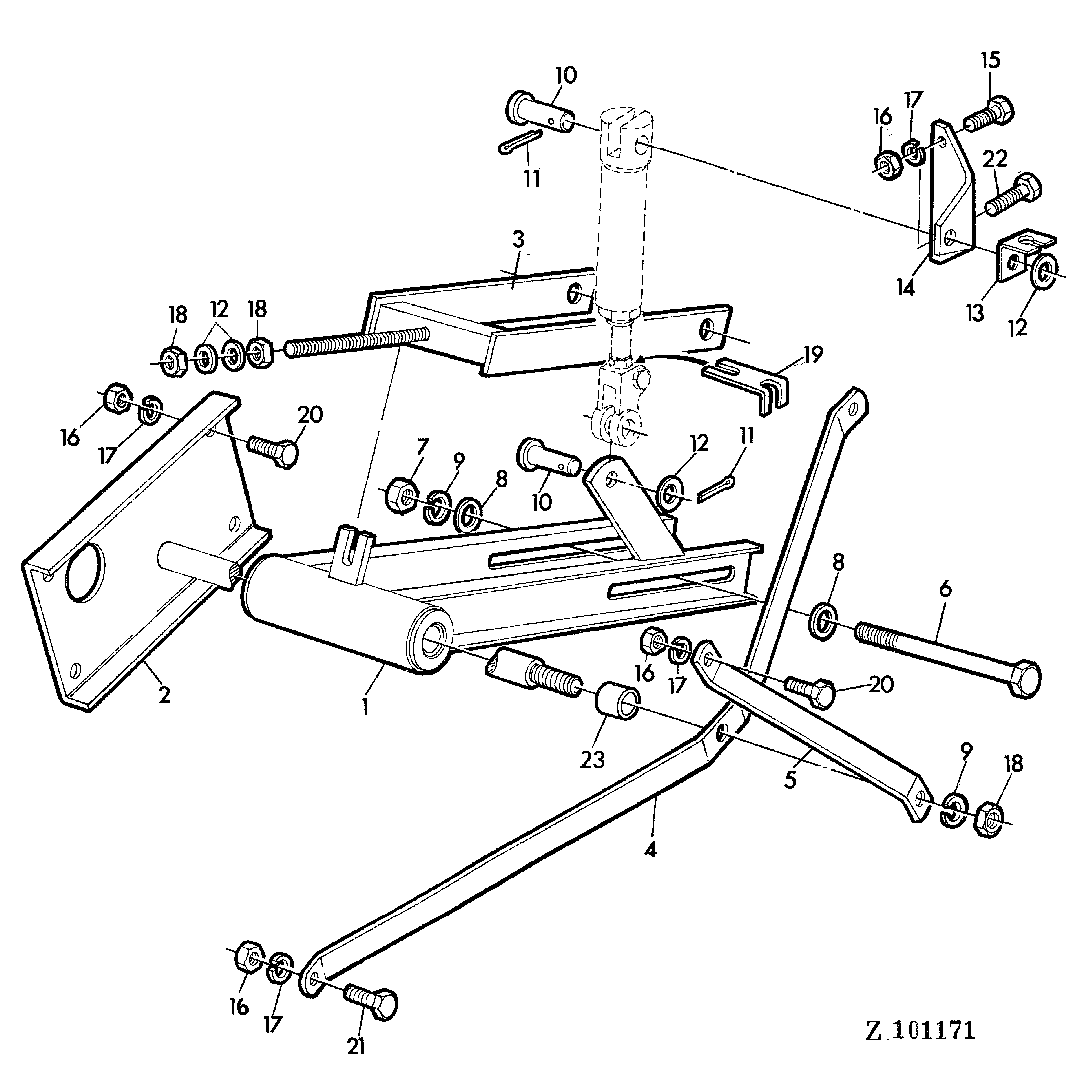

VARIABLE GROUND SPEED DRIVE SUSPENSION [01G13]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ23663	1	FORK	(INCL (2) Z20862)
2	AZ22827	1	SUPPORT	-
3	AZ10418	1	SADDLE	-
4	Z33973	1	BRACE	-
5	Z45848	1	BRACE	(SUB FOR Z33974, Z39232)
6	19M7356	1	Cap Screw	M16 X 250
7	14M7142	1	Nut	M16
8	L18889	2	Washer	-
9	12M7017	1	LOCK WASHER	16 MM
10	P43548	2	PIN FASTENER	-
11	11M7014	2	COTTER PIN	3 X 25 MM
12	24M7053	4	Washer	17 MM
13	Z30002	1	RETAINER	-
14	Z32058	1	BRACKET	-
15	19M7169	1	Cap Screw	M10 X 35
16	14M7140	8	Nut	M10
17	12M7013	8	LOCK WASHER	10 MM
18	14M7142	3	Nut	M16
19	Z29999	1	RETAINER	-
20	19M7167	5	Cap Screw	M10 X 25
21	19M7168	1	Cap Screw	M10 X 30
22	19M7382	1	Cap Screw	M10 X 40
23	Z20862	2	Bushing	-

VARIABLE GROUND SPEED DRIVE SUSPENSION [01G13]
