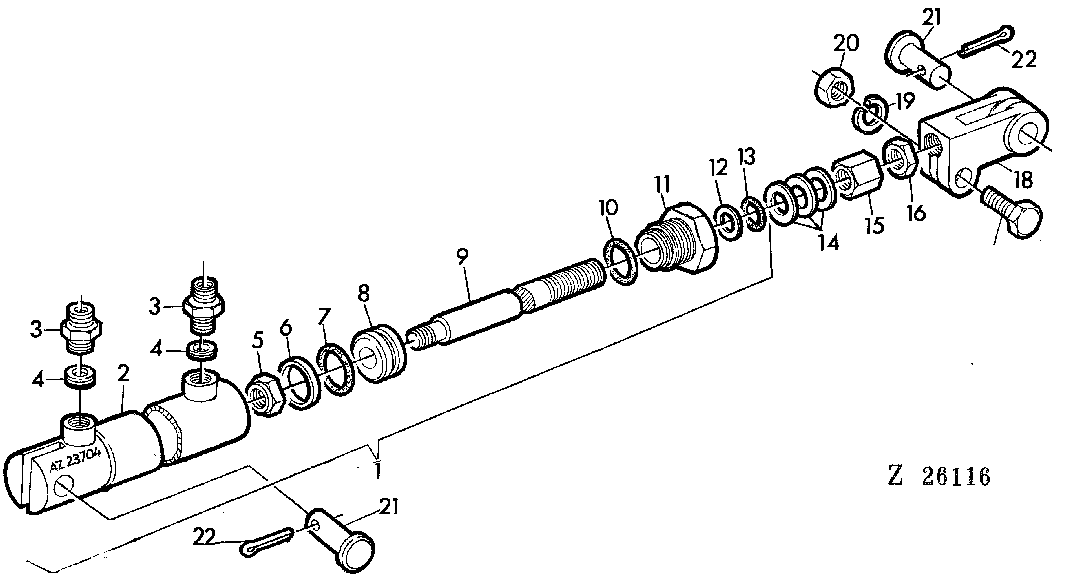

VARIABLE GROUND SPEED DRIVE CYLINDER [02E16]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ23704	1	HYDRAULIC CYLINDER	INCL KEYS 2,4-13 (ORD AZ37521)
2	-	1	Part 2	NSEP (ORD AZ37521)
3	Z32969	2	FITTING	-
4	Z32156	2	ORIFICE	-
5	Z27659	1	LOCK NUT	-
6	-	1	Part 6	(ORD AZ37816) (SUB FOR Z27657)
7	-	1	Part 7	(ORD AZ37816)
8	-	1	Part 8	NSEP (ORD AZ37521)
9	-	1	Part 9	NSEP (ORD AZ37521)
10	-	1	Part 10	(ORD AZ37816)
11	-	1	Part 11	NSEP (ORD AZ37521)
12	-	1	Part 12	(ORD AZ37816)
13	-	1	Part 13	(ORD AZ37816)
14	24M7038	5	Washer	14 MM
15	H33093	1	NUT	-
16	14H809	1	Nut	1/2"
17	19M7382	1	Cap Screw	M10 X 40
18	H11219	1	YOKE	-
19	12M7013	1	LOCK WASHER	10 MM
20	14M7140	1	Nut	M10
21	P43548	2	PIN FASTENER	-
22	11M7014	2	COTTER PIN	3 X 25 MM
..	AZ37816	1	SEAL KIT	KIT, INCL KEYS 6,7,10,12,13 (FOR AZ23704)

VARIABLE GROUND SPEED DRIVE CYLINDER [02E16]

Нет текстового описания
