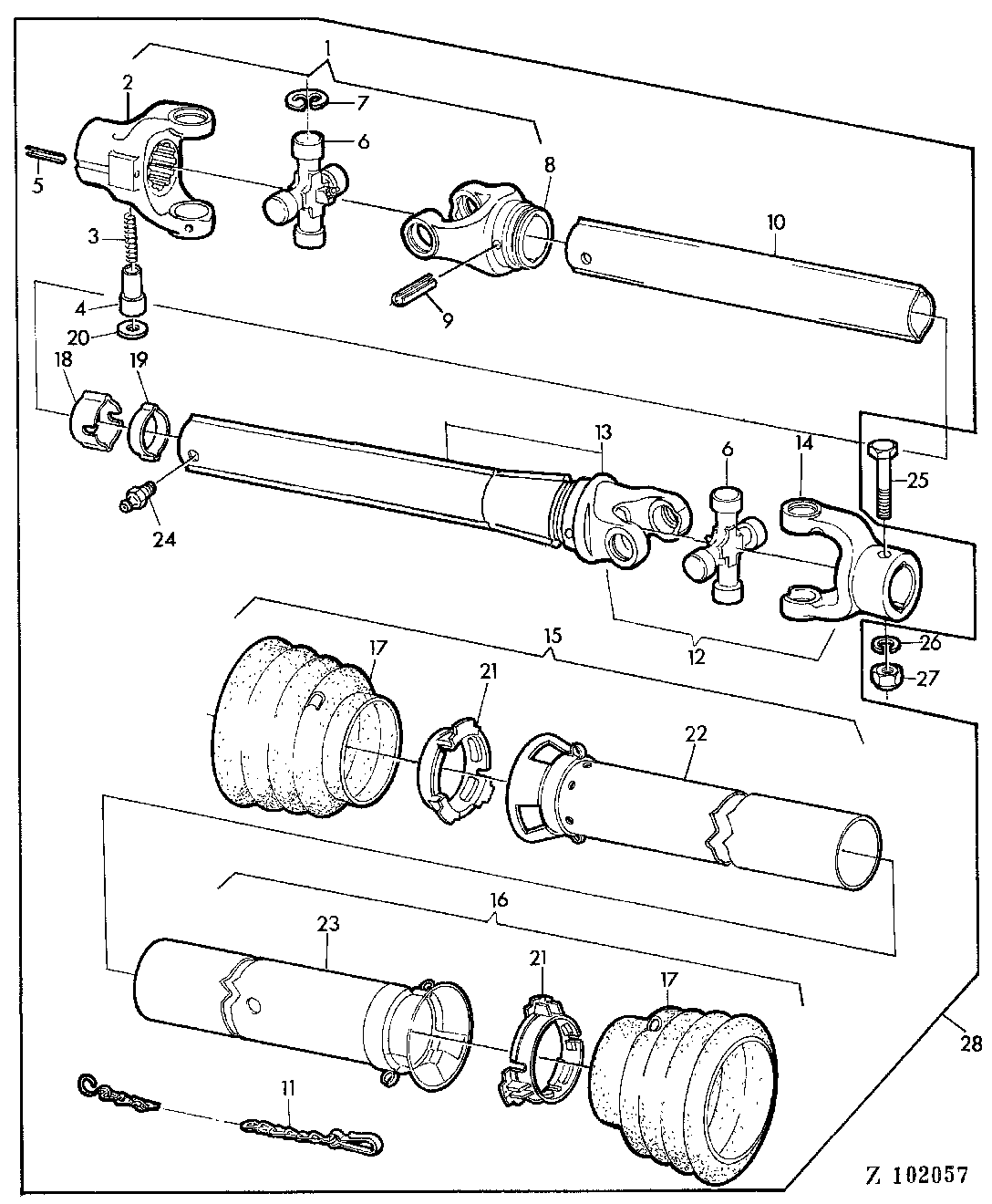

UNIVERSAL JOINT SHAFT-CORN-LEVELING SYSTEM [04C21]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ29405	2	UNIVERSAL DRIVESHAFT	INCL KEYS 2-8
2	AZ24657	2	UNIVERSAL JOINT YOKE	INCL KEYS 3-5
3	Z39884	2	SPRING	-
4	Z39886	2	LATCH	-
5	34M7098	2	Spring Pin	4 X 26 MM
6	AZ24656	4	Spider	W/ KEY 7
7	Z35676	16	SNAP RING	-
8	Z39891	2	YOKE	-
9	34M6446	2	Spring Pin	10 X 75 MM
10	Z39870	2	TUBE	LGTH = 300 MM
11	Z35679	2	Link Chain	-
12	AZ29406	2	UNIVERSAL JOINT	INCL KEYS 6,13,14
13	AZ29407	2	UNIVERSAL JOINT YOKE	ASSY
14	Z35677	2	UNIVERSAL JOINT YOKE	-
15	AZ29394	2	GUARD	INCL KEYS 17,21,22
16	AZ29395	2	GUARD	INCL KEYS 17,21,23
17	Z39882	4	POWERSHAFT SHIELD	-
18	Z39888	1	COVER	-
19	Z39889	1	RING	-
20	Z39885	1	WASHER	-
21	Z39883	4	RING	-
22	Z39881	2	POWERSHAFT SHIELD	LGTH = 190 MM
23	Z39880	2	POWERSHAFT SHIELD	LGTH = 235 MM
24	Z39887	1	LUBRICATION FITTING	M5
25	19M7663	2	Cap Screw	M8 X 70
26	12M7008	2	LOCK WASHER	8 MM
27	14M7166	2	Lock Nut	M8
28	AZ29378	2	UNIVERSAL JOINT	INCL KEYS 1-24 (SUB FOR AZ27531)
..	AZ29379	2	UNIVERSAL JOINT	INCL KEYS 1,9,10,15
..	AZ29380	2	UNIVERSAL JOINT	INCL KEYS 12,16
