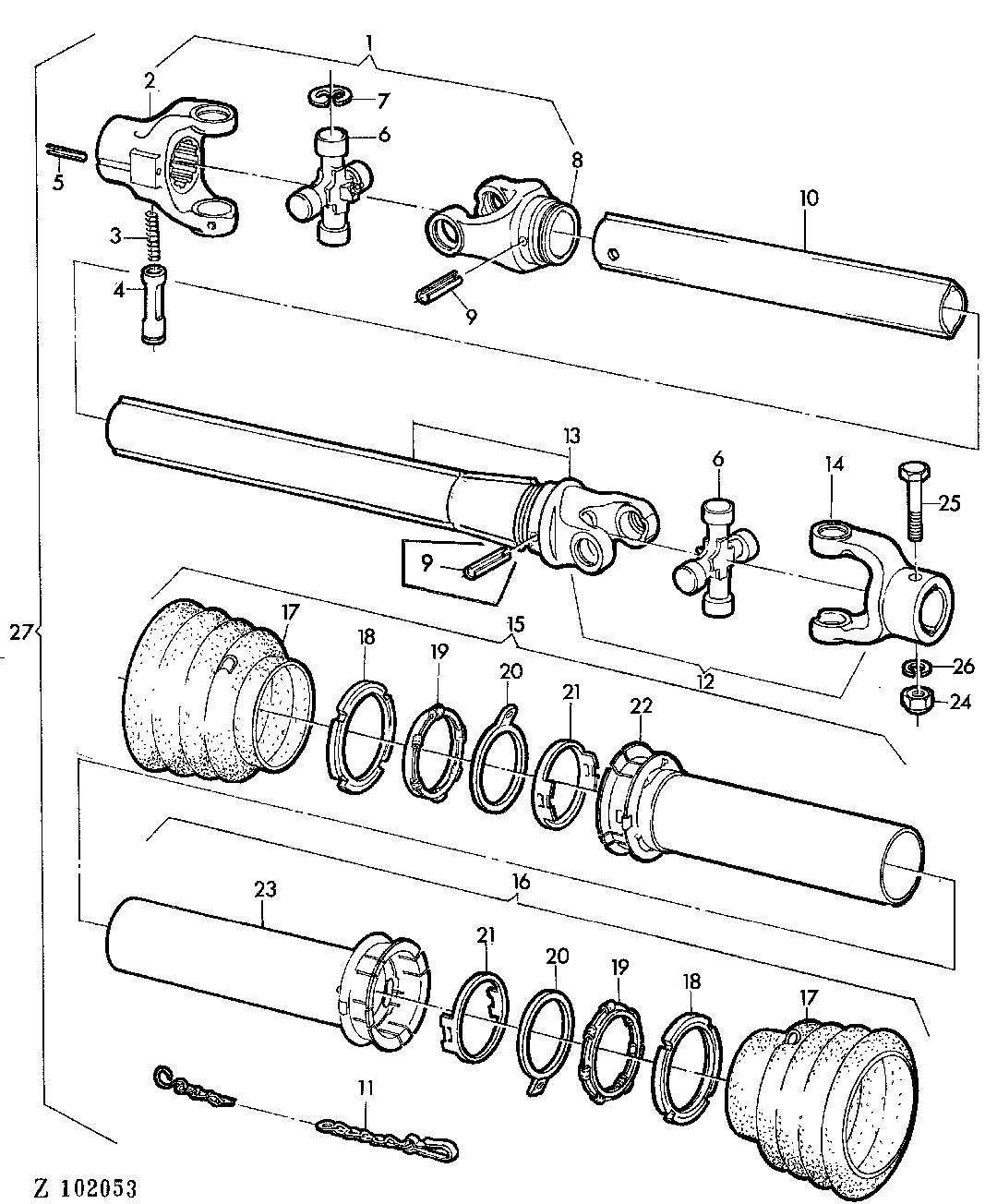

UNIVERSAL JOINT SHAFT - CORN - LEVELING SYSTEM [04C15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ24654	2	UNIVERSAL JOINT	INCL KEYS 2-8
2	AZ24657	2	UNIVERSAL JOINT YOKE	INCL KEYS 3-5
3	L18961	2	SPRING	-
4	Z35678	2	LATCH	-
5	34M7098	2	Spring Pin	4 X 26 MM
6	AZ24656	4	Spider	W/ KEY 7
7	Z35676	16	SNAP RING	-
8	Z35674	2	YOKE	-
9	34M7073	4	Spring Pin	10 X 65 MM
9	34M7073	2	Spring Pin	10 X 65 MM
10	Z36170	2	PIPE	LGTH = 305 MM
10	Z38339	2	TUBE	LGTH = 330 MM
11	Z35679	2	Link Chain	-
12	AZ24655	2	UNIVERSAL JOINT	INCL KEYS 6,13,14 (ORD AZ27655)
12	AZ27655	2	UNIVERSAL JOINT	INCL KEYS 6,13,14
13	AZ27656	2	UNIVERSAL JOINT YOKE	ASSY
14	Z35677	2	UNIVERSAL JOINT YOKE	-
15	AZ25160	2	GUARD	INCL KEYS 17-22
16	AZ25163	2	GUARD	INCL KEYS 17-21,23
17	Z35680	4	BOOT	-
18	Z35681	4	RING	-
19	Z35682	4	BALL BEARING	-
20	Z35683	4	RING	-
21	Z35684	4	RING	-
22	Z36176	2	SLEEVE	LGTH = 235 MM
23	Z36179	2	SLEEVE	LGTH = 235 MM
24	14M7166	2	Lock Nut	8 MM
25	19M7663	2	Cap Screw	M8 X 70
26	12M7008	2	LOCK WASHER	8 MM
27	AZ25157	2	UNIVERSAL JOINT	INCL KEYS 1-23 (ORD AZ27531)
27	AZ27531	2	PTO POWR-GARD TM SHIELD	INCL KEYS 1-23 (ORD AZ29378)
..	AZ25166	2	UNIVERSAL JOINT	INCL KEYS 1,9,10,15
..	AZ25169	2	UNIVERSAL JOINT	INCL KEYS 12,16 (ORD AZ27654)
..	AZ27532	2	UNIVERSAL JOINT	INCL KEYS 1,9,10,15
..	AZ27654	2	UNIVERSAL JOINT	INCL KEYS 12,16

UNIVERSAL JOINT SHAFT - CORN - LEVELING SYSTEM [04C15]
