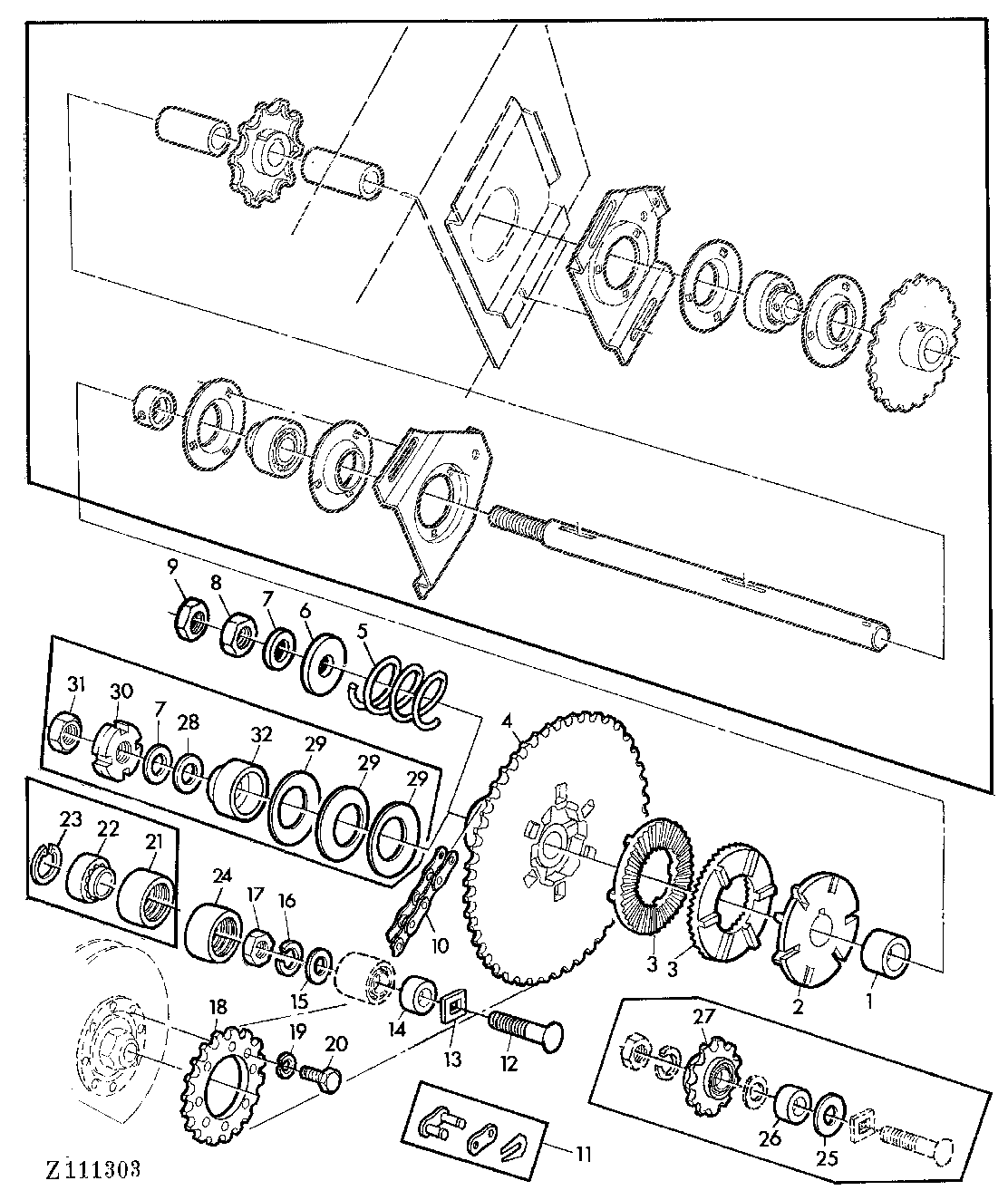

TAILINGS AUGER AND ELEVATOR DRIVE II [04H15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z33428	1	SPACER	-
2	Z10846	1	DRIVER	-
3	Z10847	2	SLIP CLUTCH	-
3	Z11184	2	Slip Clutch	-
4	Z11540	1	CHAIN SPROCKET	(ORD W/ KEYS 5-9) (SUB FOR Z10884)
4	Z11540	1	CHAIN SPROCKET	-
5	Z38293	1	Compression Spring	-
6	24M7104	1	WASHER	26 MM
7	24M7127	1	WASHER	25 X 44 X 4 MM
8	14M7143	1	Nut	M24
9	14M7212	1	NUT	M24
10	AZ22521	1	LINK CHAIN	L = 124, INCL KEY 11
11	AL14209	1	LINK	-
12	03M7080	1	BOLT	M16 X 70
13	Z20737	1	WASHER	-
14	Z38859	1	BUSHING	-
15	24M7053	1	Washer	17 MM
16	12M7017	1	LOCK WASHER	16 MM
17	14M7142	1	Nut	M16
18	Z10883	1	CHAIN SPROCKET	-
19	12M7013	6	LOCK WASHER	10 MM
20	19M7287	1	CAP SCREW	M10 X 50
21	Z24381	1	TIGHTENER	(ORD AZ36867)
22	JD30198	1	Ball Bearing	(FOR Z24381)
23	40M1865	1	Snap Ring	52 X 2 MM (FOR Z24381 APPL)
24	AZ36867	1	TIGHTENER	ASSY (SUB FOR AZ28604)
25	24M7097	1	Washer	17 MM
26	Z29422	1	Spacer	-
27	AZ10272	1	CHAIN SPROCKET	-
28	Z31187	1	WASHER	-
29	Z29634	3	DISK SPRING	-
30	Z10776	1	NUT	-
31	14M7205	1	NUT	M24
32	Z10775	1	THRUST WASHER	-

TAILINGS AUGER AND ELEVATOR DRIVE II [04H15]
