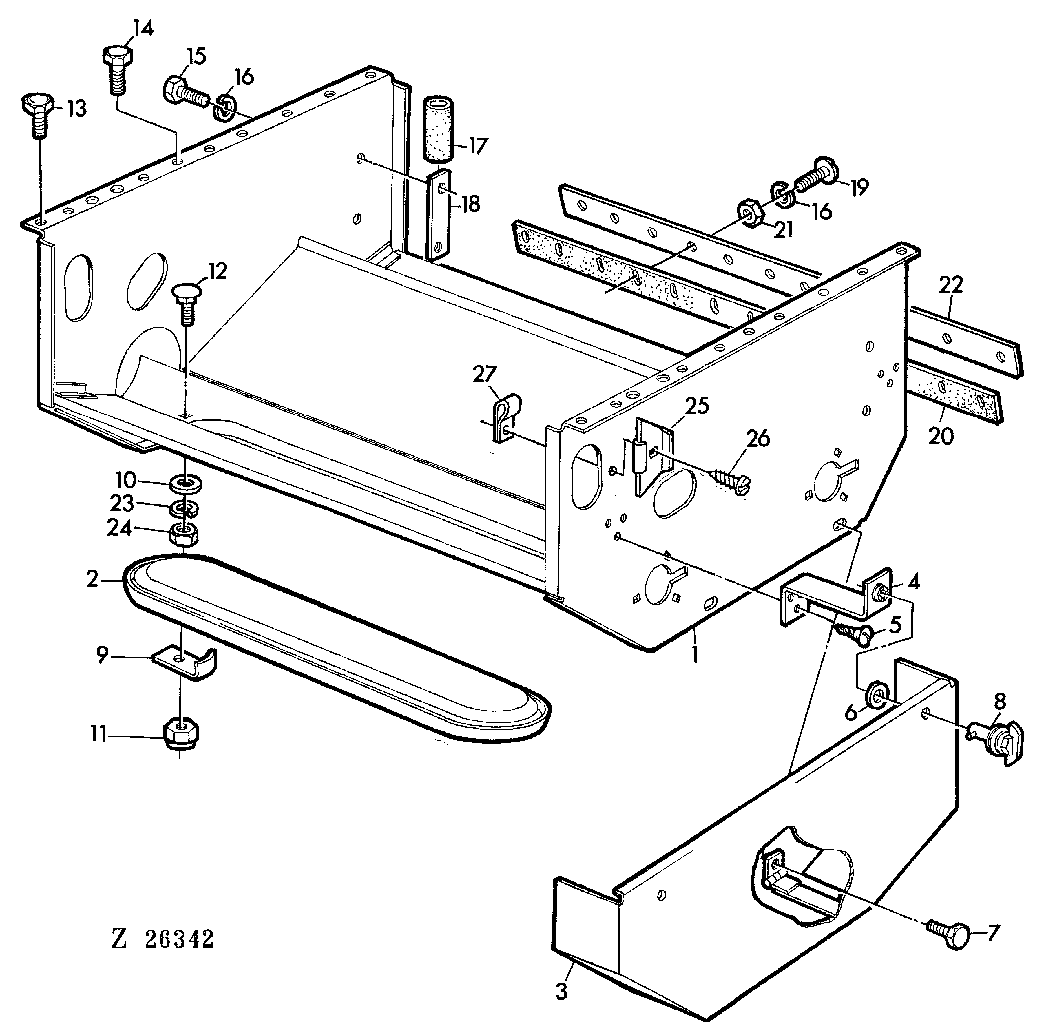

TAILINGS AND CLEAN GRAIN AUGER HOUSING [04G23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ23181	1	CASE	-
2	Z34303	2	COVER	-
3	AZ23180	1	GUARD	-
4	AZ23681	2	HOLDER	-
5	37M7029	6	SCREW	5,5 X 13 MM
6	Z34136	2	Washer	-
7	19M7162	2	Cap Screw	M8 X 16
8	AZ23253	2	LATCH	-
9	Z34294	4	HOLDER	-
10	24M7040	4	Washer	11 MM
11	14M7166	4	Lock Nut	M8
12	03M7160	4	BOLT	M8 X 35
13	19M7139	5	Cap Screw	M8 X 20
14	19M7163	3	Cap Screw	M8 X 25
15	19M7159	4	CAP SCREW	M6 X 15
16	12M7012	12	LOCK WASHER	6 MM
17	Z25904	2	HOSE	-
18	Z25903	2	STRAP	-
19	21M7031	8	SCREW	M6 X 15
20	Z20157	1	GASKET	-
21	14M7027	8	NUT	M6
22	Z35556	1	REINFORCEMENT	(SUB FOR Z20158)
23	12M7008	1	LOCK WASHER	8 MM
24	14M7029	1	Nut	M8
25	Z22335	2	FLAP	-
26	37M7009	2	SCREW	5,5 X 10 MM
27	Z20443	2	NUT	-

TAILINGS AND CLEAN GRAIN AUGER HOUSING [04G23]
