Открытый узел

STARTING MOTOR [01E05]

STARTING MOTOR [01E05]

STARTING MOTOR [01E05]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

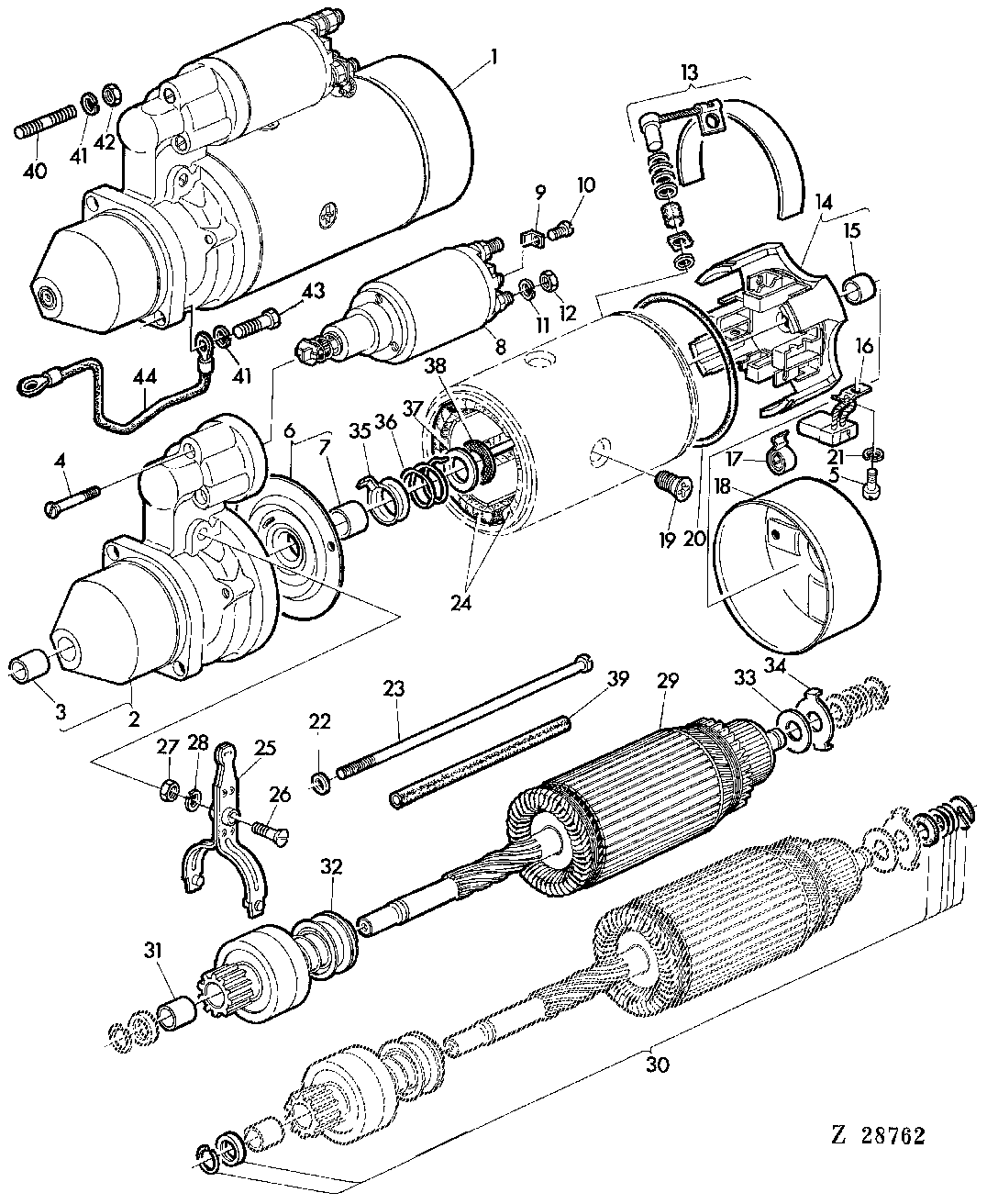

STARTING MOTOR [01E05]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR70436	1	STARTER MOTOR	ASSY, INCL KEYS 2-39 (ORD AL41247)
2	AL25266	1	HOUSING	INCL KEY 3
3	L19651	1	BUSHING	-
4	L30860	3	SCREW	-
5	21M7198	1	Screw	M5 X 8
6	AL25267	1	BEARING HOUSING W/O BEARING	INCL KEY 7
7	L30862	1	BUSHING	-
8	AL25268	1	SOLENOID	-
9	L29156	1	CLAMP	-
10	21M1211	1	SCREW	M4 X 6
11	12M7013	2	LOCK WASHER	10 MM
12	14M7152	4	Nut	M10
13	AL25269	1	KIT	KIT
14	AL25270	1	COMMUTATOR HOUSING	INCL KEY 15
15	Z24799	1	BUSHING	-
16	AL25271	1	CARBON BRUSH HOLDER	KIT
17	Z24810	4	COMPRESSION SPRING	-
18	L29158	1	COVER	-
19	L29157	1	SCREW	-
20	Z24801	1	O-RING	-
21	12M7011	4	LOCK WASHER	5MM
22	L30863	1	WASHER	-
23	L29152	1	SCREW	-
24	AL25272	1	FIELD WINDING COIL	-
25	AL25273	1	LEVER	-
26	T27671	1	SCREW	-
27	14M7151	1	Nut	M8
28	12M7008	1	LOCK WASHER	8 MM
29	AL25274	1	ARMATURE	-
30	AL23848	1	ARMATURE	-
31	Z24800	1	BUSHING	-
32	AL25275	1	DRIVE	-
33	L30869	1	DISK	-
34	L30868	1	THRUST WASHER	-
35	L30864	1	GUIDE	-
36	L30865	1	SPRING	-
37	L30866	1	GUIDE	-
38	L30867	1	BRAKE DISK	-
39	L30861	2	PIPE	-
40	M3636T	1	STUD	3/8" X 1-1/"
41	12H304	2	Lock Washer	3/8"
42	14H812	1	NUT	3/8"
43	19H1731	1	Cap Screw	3/8" X 1"
44	AZ25669	1	CABLE	-
