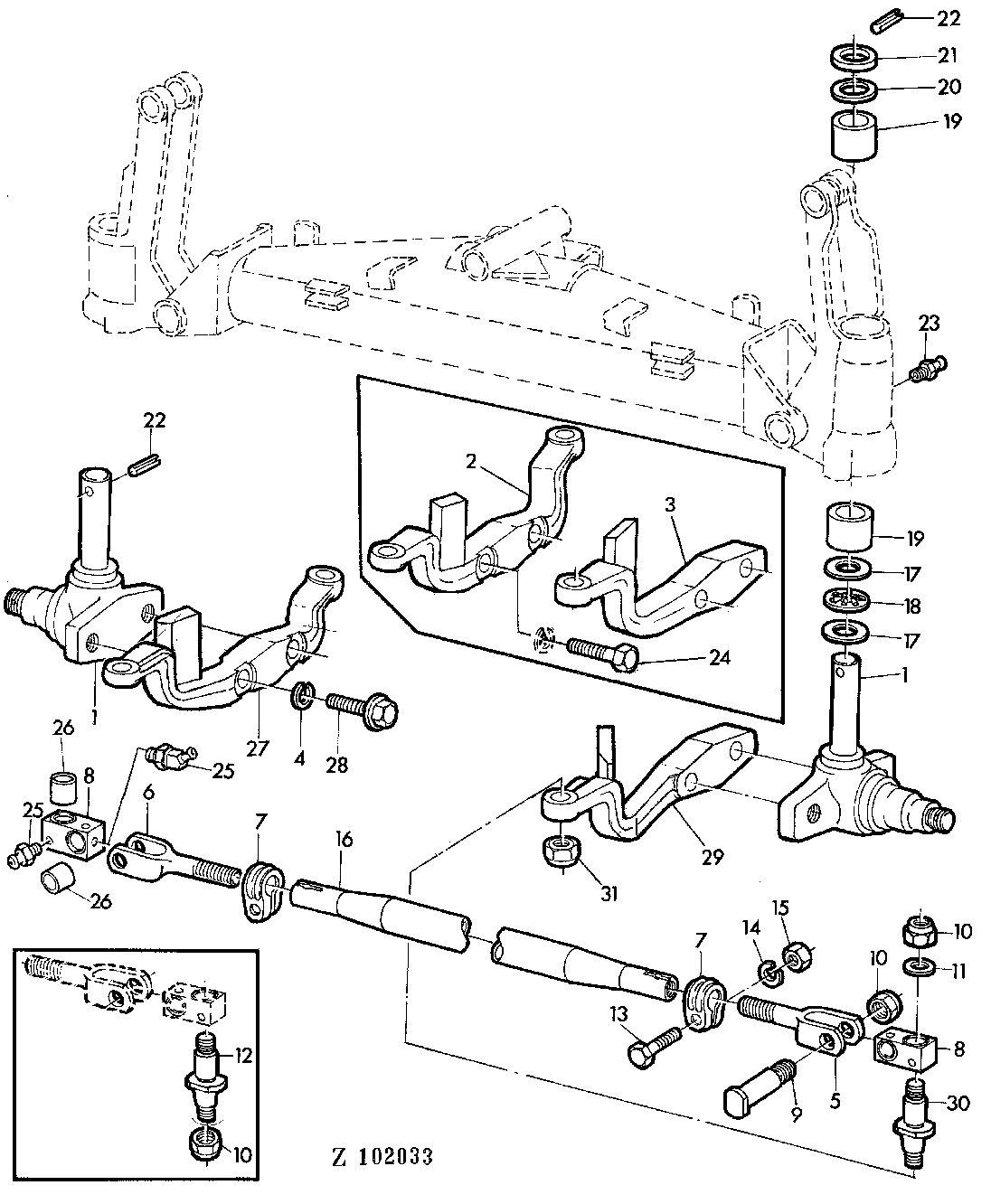

SPINDLE KNUCKLE-LEVELING SYSTEM [02A18]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ29047	2	KNUCKLE	(SUB FOR AZ23688)
2	AZ26664	1	LEVER	RH (ORD AZ33313 W/ KEYS 29, (4) 28, (3) 30, (3) 10, (3) 31)
3	AZ26663	1	LEVER	LH (ORD AZ33312 W/ KEYS 27, (4) 28, (3) 30, (3) 10, (3) 31)
4	12M5846	4	LOCK WASHER	18 MM
5	Z11158	1	YOKE	LH
6	Z11159	1	YOKE	RH
7	Z37832	2	CLAMP	-
8	AP22677	2	GUIDE	INCL KEY 26
9	Z37833	2	PIN FASTENER	-
10	14M7168	1	Lock Nut	M12
11	24M7107	2	Washer	14 MM
12	Z37837	2	PIN FASTENER	-
13	19M7180	2	Cap Screw	M10 X 45
14	12M7013	2	LOCK WASHER	10 MM
15	14M7140	2	Nut	M10
16	Z37839	1	TIE ROD	-
17	JD39128	4	Thrust Bearing	-
18	JD39129	2	NEEDLE BEARING	-
19	Z27522	4	Bushing	-
20	Z27524	1	SHIM	TK = 0,5 MM
21	Z27523	1	WASHER	TK = 2 MM
22	34M7045	2	Spring Pin	6 X 60 MM
23	58M7004	2	Lubrication Fitting	M6 X 1
24	19M7416	4	Cap Screw	M18 X 75
25	JD7806	4	Lubrication Fitting	-
26	P46733	4	BUSHING	-
27	AZ33313	1	LEVER	RH (SUB FOR AZ26664)
28	Z43390	4	CAP SCREW	-
29	AZ33312	1	LEVER	LH (SUB FOR AZ26663)
30	Z39347	2	PIN FASTENER	-
31	14M7333	2	Lock Nut	M18 X 1,5

SPINDLE KNUCKLE-LEVELING SYSTEM [02A18]
