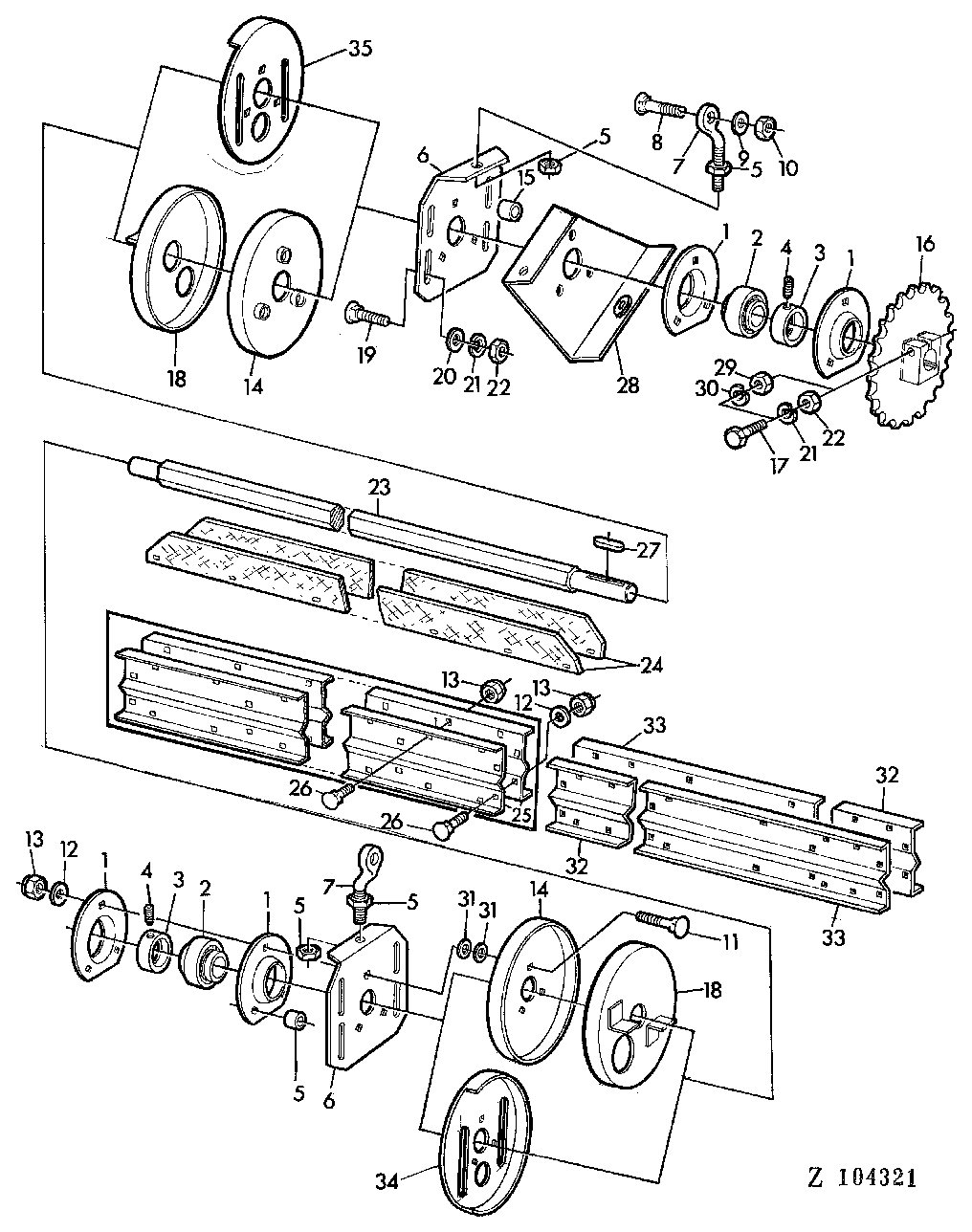

RUBBER PADDLE ASSY,FOR FEEDER CONVEYOR - LEVELING SYSTEM [04B13]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z38395	4	PRESSED FLANGED HOUSING	(SUB FOR P45502)
2	JD39103	2	BALL BEARING	-
3	AZ10045	2	Eccentric Locking Collar	ASSY, INCL KEY 4
4	AZ19844	2	SET SCREW	KIT
5	14H826	4	Nut	1/2"
6	H88072	2	HOLDER	-
7	H80344	2	EYEBOLT	-
8	03M7126	2	BOLT	M12 X 35
9	24M7038	1	Washer	14 MM
10	14M7168	1	Lock Nut	M12
11	03M7099	2	Bolt	M10 X 45
12	24M7040	1	Washer	11 MM
13	14M7167	1	Lock Nut	M10
14	AH89430	2	DEFLECTOR	-
15	Z35482	6	Spacer	-
16	AZ24419	1	CHAIN SPROCKET	Z = 30
17	19M7663	1	Cap Screw	AR, M8 X 70
17	19M7329	1	Cap Screw	AR, M10 X 75
18	AH89427	2	Deflector	-
19	03M7128	8	Bolt	M8 X 20
20	24M7036	1	Washer	9 MM
21	12M7008	1	LOCK WASHER	8 MM
22	14M7029	1	Nut	M8
23	Z35488	1	SHAFT	-
24	Z35494	4	PADDLE	-
24	Z39295	4	PADDLE	-
25	Z35493	2	PADDLE	-
26	03M7098	1	Bolt	M10 X 35
27	49M4109	1	Shaft Key	8 X 7 X 35 MM
28	AZ32905	1	HOLDER	(SUB FOR AZ26908)
29	14M7140	1	Nut	M10
30	12M7013	1	LOCK WASHER	10 MM
31	24M7085	1	Washer	15 MM
32	Z39293	2	PADDLE	-
33	Z39294	2	GUARD	-
34	AZ28701	1	GUARD	LH
35	AZ28702	1	GUARD	RH
