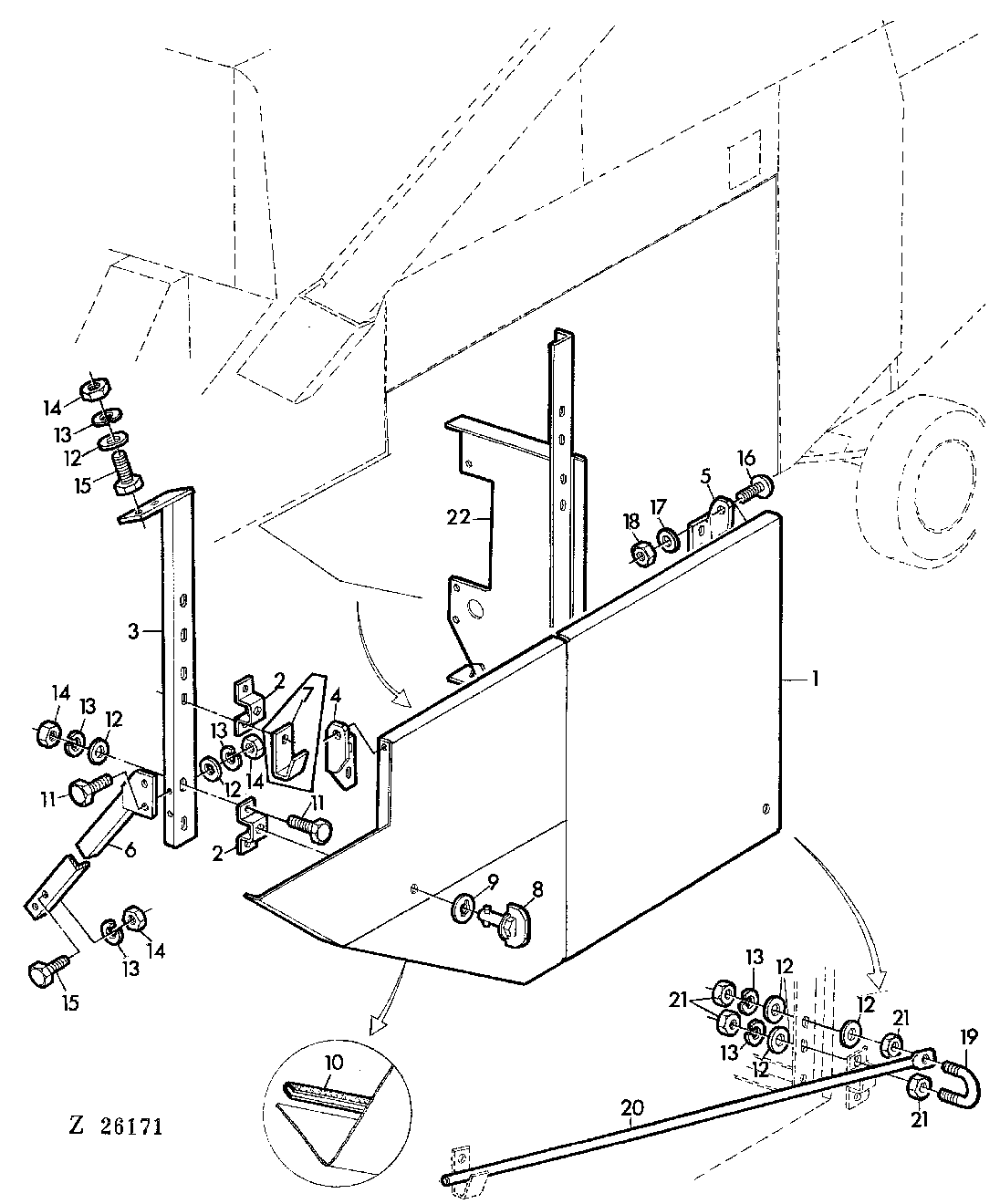

INSPECTION COVER,LEFT HAND (CRAWLER TRACKS) [03C05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ24014	1	GUARD	-
2	AZ23934	2	RETAINER	-
3	AZ24013	1	BRACE	-
4	Z34965	1	HOLDER	-
5	Z34966	1	HOLDER	-
6	AZ25688	1	BRACE	(SUB FOR AZ23933)
7	Z34962	1	RETAINER	-
8	AZ23253	2	LATCH	-
9	Z34136	2	Washer	-
10	Z30991	1	GUARD	-
11	19M7162	1	Cap Screw	M8 X 16
12	24M7036	1	Washer	9 MM
13	12M7008	1	LOCK WASHER	8 MM
14	14M7029	1	Nut	M8
15	19M7139	1	Cap Screw	M8 X 20
16	19M7167	1	Cap Screw	M10 X 25
17	24M7096	1	Washer	10,5 MM
18	14M7167	1	Lock Nut	M10
19	Z23660	1	U-BOLT	-
20	Z35130	1	ROD	-
21	14M7151	4	Nut	M8
22	AZ22574	1	GUARD	-

INSPECTION COVER,LEFT HAND (CRAWLER TRACKS) [03C05]
