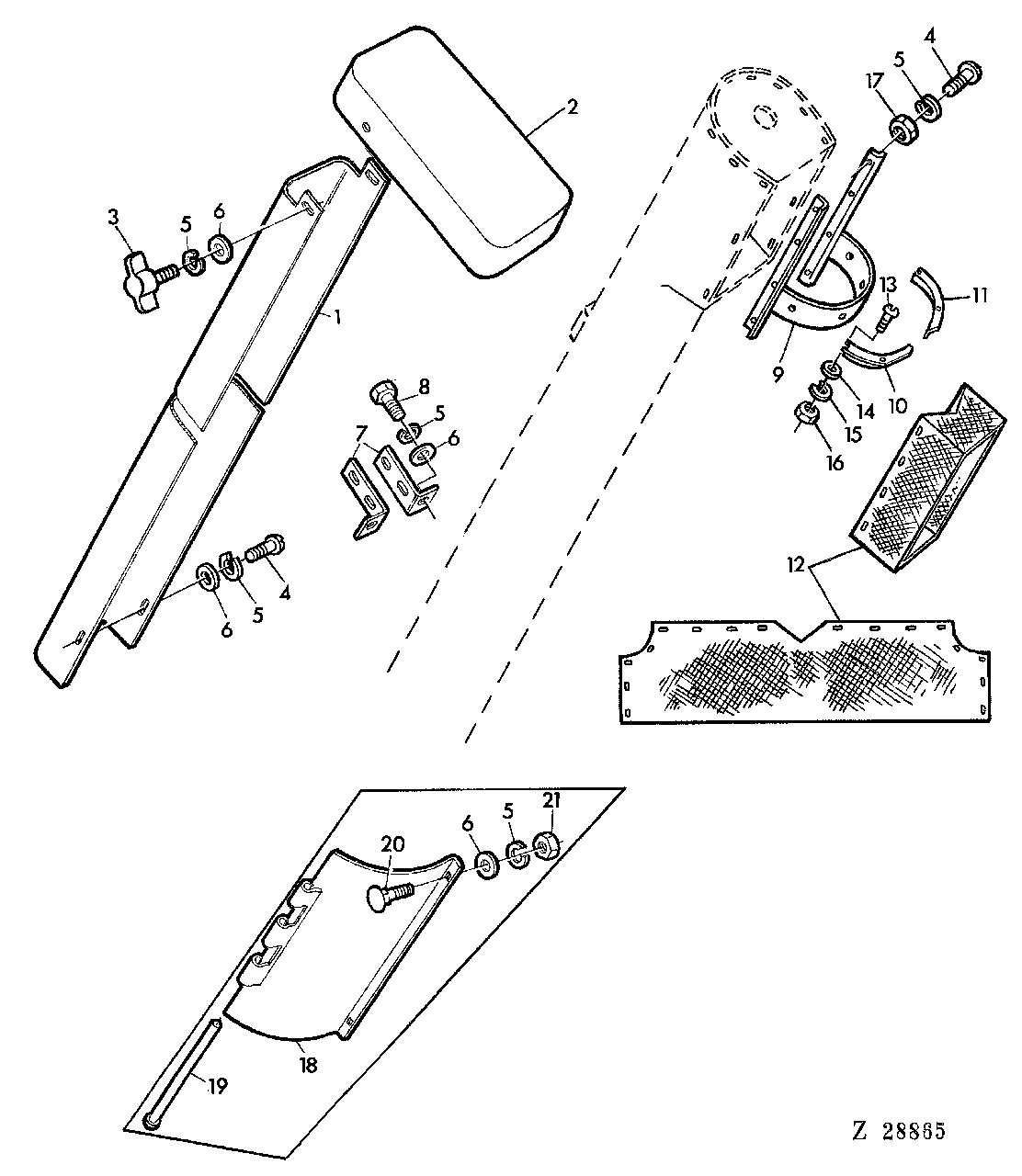

HYDRAULIC SWING UNLOADING AUGER GUARD [04I19]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z37821	1	GUARD	(SUB FOR Z34311)
2	Z37819	1	GUARD	(SUB FOR Z34312)
3	21M7243	1	Wing Screw	M8 X 16
4	21M7081	1	SCREW	M8 X 15
5	12M7008	1	LOCK WASHER	8 MM
6	24M7036	1	Washer	9 MM
7	Z33525	2	HOLDER	-
8	19M7297	2	Cap Screw	M8 X 12
9	AZ27815	1	HOLDER	(A)
10	Z38609	1	HOLDER	(A)
11	Z38540	1	HOLDER	(A)
12	Z38542	1	LIMIT CURTAIN	(A)
13	21M7031	8	SCREW	M6 X 15
14	24M7088	8	Washer	6,6 MM
15	12M7012	8	LOCK WASHER	6 MM
16	14M7027	8	NUT	M6
17	14M7166	8	Lock Nut	M8
18	Z21089	1	COVER	-
19	Z21066	1	PIN FASTENER	-
20	03M7094	2	Bolt	M8 X 30
21	14M7029	1	Nut	M8

HYDRAULIC SWING UNLOADING AUGER GUARD [04I19]
