Открытый узел

HYDRAULIC LINES-TRIPLE PUMP [02D05]

HYDRAULIC LINES-TRIPLE PUMP [02D05]

HYDRAULIC LINES-TRIPLE PUMP [02D05]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

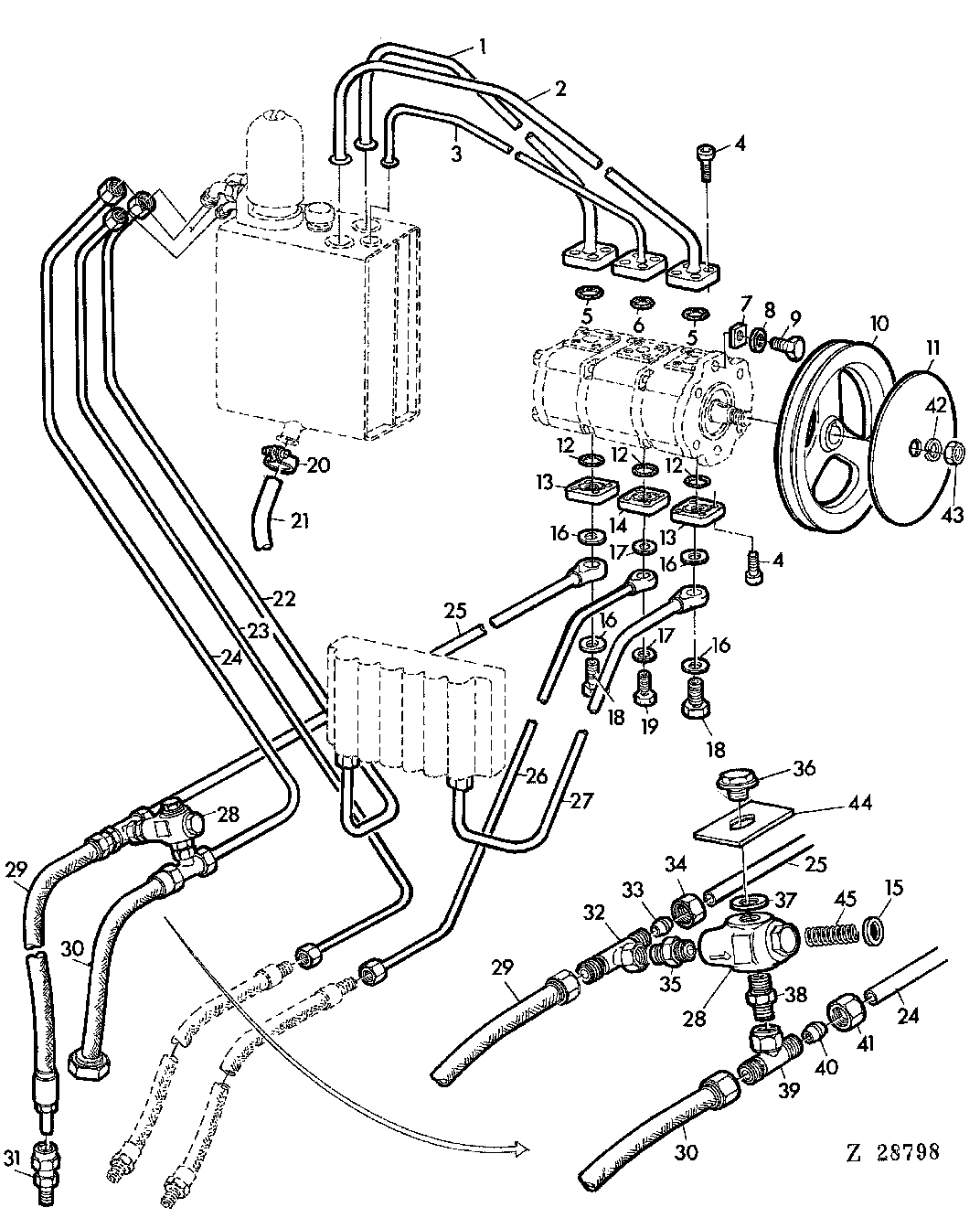

HYDRAULIC LINES-TRIPLE PUMP [02D05]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ25765	1	OIL LINE	-
2	AZ25764	1	OIL LINE	-
3	AZ25766	1	OIL LINE	-
4	19M7603	24	Screw	M6 X 20
5	A4730R	2	O-Ring	-
6	B2762	1	O-RING	-
7	Z26792	2	NUT	10 MM
8	24M7096	2	Washer	10,5 MM
9	19M7168	2	Cap Screw	M10 X 30
10	Z11109	1	PULLEY	-
11	Z36797	1	GUARD	-
12	P47889	3	O-Ring	-
13	Z36798	2	FLANGE	-
14	Z36799	1	FLANGE	-
15	Z37782	1	WASHER	-
16	51M4240	4	Sealing Ring	18 MM
17	51M4236	2	Sealing Ring	14 MM
18	38M7007	2	Hollow Screw	-
19	38M7008	1	Hollow Screw	-
20	Z26822	1	CLAMP	-
21	Z46100	1	HOSE	(SUB FOR Z28156)
22	AZ24583	1	OIL LINE	-
23	AZ24584	1	OIL LINE	-
24	AZ24582	1	OIL LINE	INCL KEY 40,41
25	AZ25762	1	OIL LINE	INCL KEY 33,34
26	AZ25760	1	OIL LINE	ASSY
27	AZ25758	1	OIL LINE	INCL KEYS 33,34
28	AZ26679	1	PRESSURE RELIEF VALVE	(SUB FOR AZ24567)
29	AZ24590	1	HYDRAULIC HOSE	-
29	AZ28104	1	HYDRAULIC HOSE	-
30	AZ26662	1	HYDRAULIC HOSE	-
31	AZ24589	1	FITTING	-
32	AZ24581	1	TEE FITTING	-
33	Z33009	4	SLEEVE FITTING	-
34	Z33010	1	TUBE NUT	-
35	Z35625	1	FITTING	-
36	Z35610	1	PLUG	-
37	51M4240	1	Sealing Ring	18 MM
38	Z35624	1	ADAPTER FITTING	-
39	AZ24580	1	TEE FITTING	-
40	Z32992	1	SLEEVE FITTING	-
41	Z32972	1	TUBE NUT	-
42	12M7014	1	Lock Washer	12 MM
43	14M7155	1	NUT	M12 X 1,5
44	Z37739	1	LOCK PLATE	-
45	Z37769	1	SPRING	-
