HYDRAULIC-LINES(CUTTING PLATFORM) [02F19]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

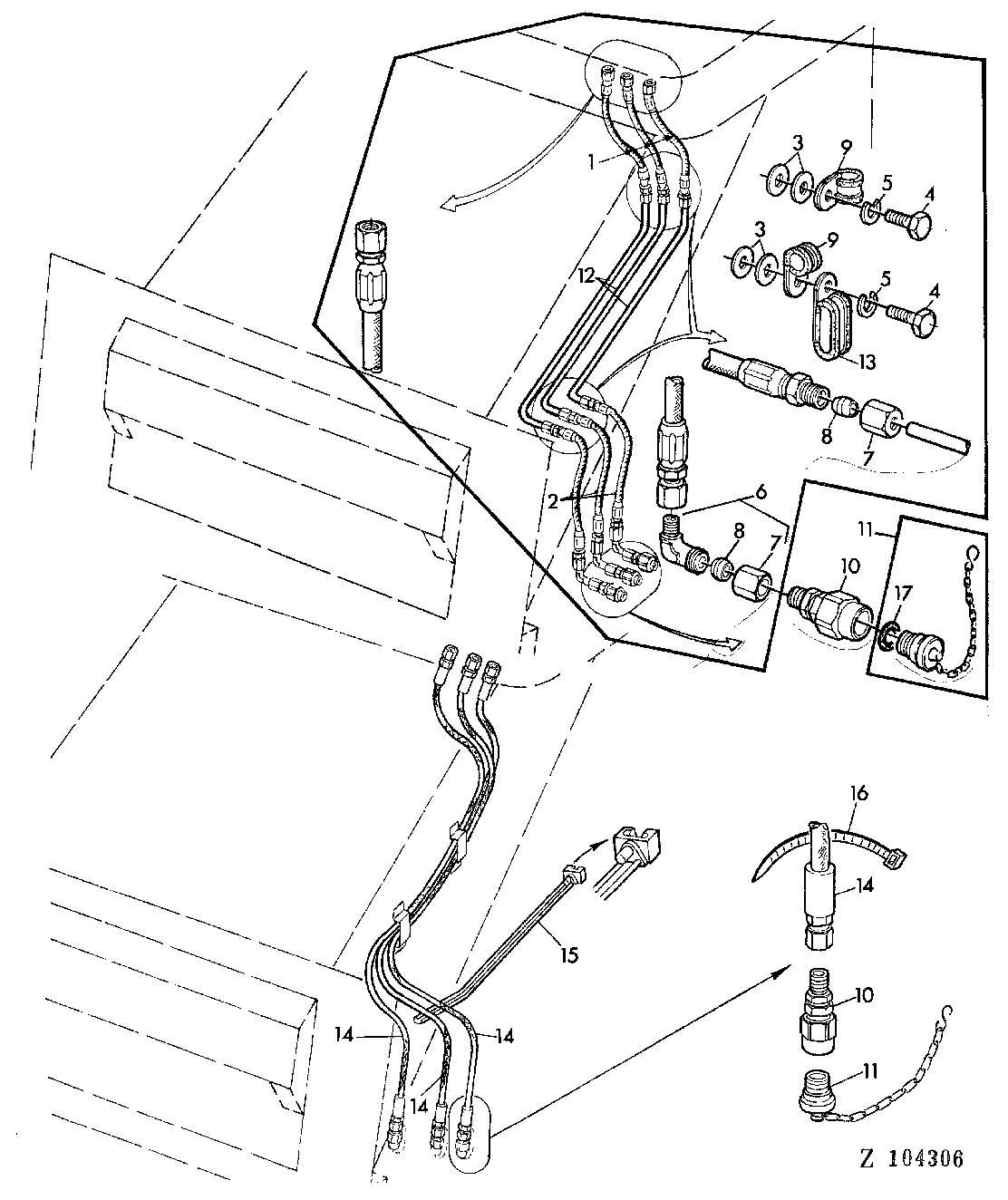

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ24011	3	HYDRAULIC HOSE	-
2	AZ18454	3	HYDRAULIC HOSE	-
3	24M7054	12	Washer	6,6 MM
4	19M7077	6	Cap Screw	M6 X 20
5	12M7012	6	LOCK WASHER	6 MM
6	AZ21973	3	ELBOW FITTING	INCL KEYS 7,8
7	Z32976	18	TUBE NUT	-
8	Z32996	18	SLEEVE FITTING	-
9	Z29820	4	CLAMP	-
10	AZ19455	3	Hydr. Quick Coupler Socket	-
11	AZ19456	3	Dust Shield	-
12	AZ22233	3	OIL LINE	INCL KEYS 7,8
12	AZ22234	3	OIL LINE	(A) INCL KEYS 7,8
13	Z29819	2	CLAMP	-
14	AZ25300	3	HYDRAULIC HOSE	LGTH = 2300 MM (SUB FOR AZ24677, AZ27563, AZ27564)
14	AZ25301	3	HYDRAULIC HOSE	LGTH = 2000 MM (SUB FOR AZ24677, AZ27561, AZ27562)
14	AZ25300	3	HYDRAULIC HOSE	(A) LGTH = 2300 MM (SUB FOR AZ24677, AZ27563, AZ27564)
15	Z34568	1	Clamp	(SUB FOR Z31798)
16	Z36392	3	Tie Band	-
17	Z29863	1	O-Ring	-

HYDRAULIC-LINES(CUTTING PLATFORM) [02F19]

Нет текстового описания
