Открытый узел

GUARDS,LEFT-HAND [03B15]

GUARDS,LEFT-HAND [03B15]

GUARDS,LEFT-HAND [03B15]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

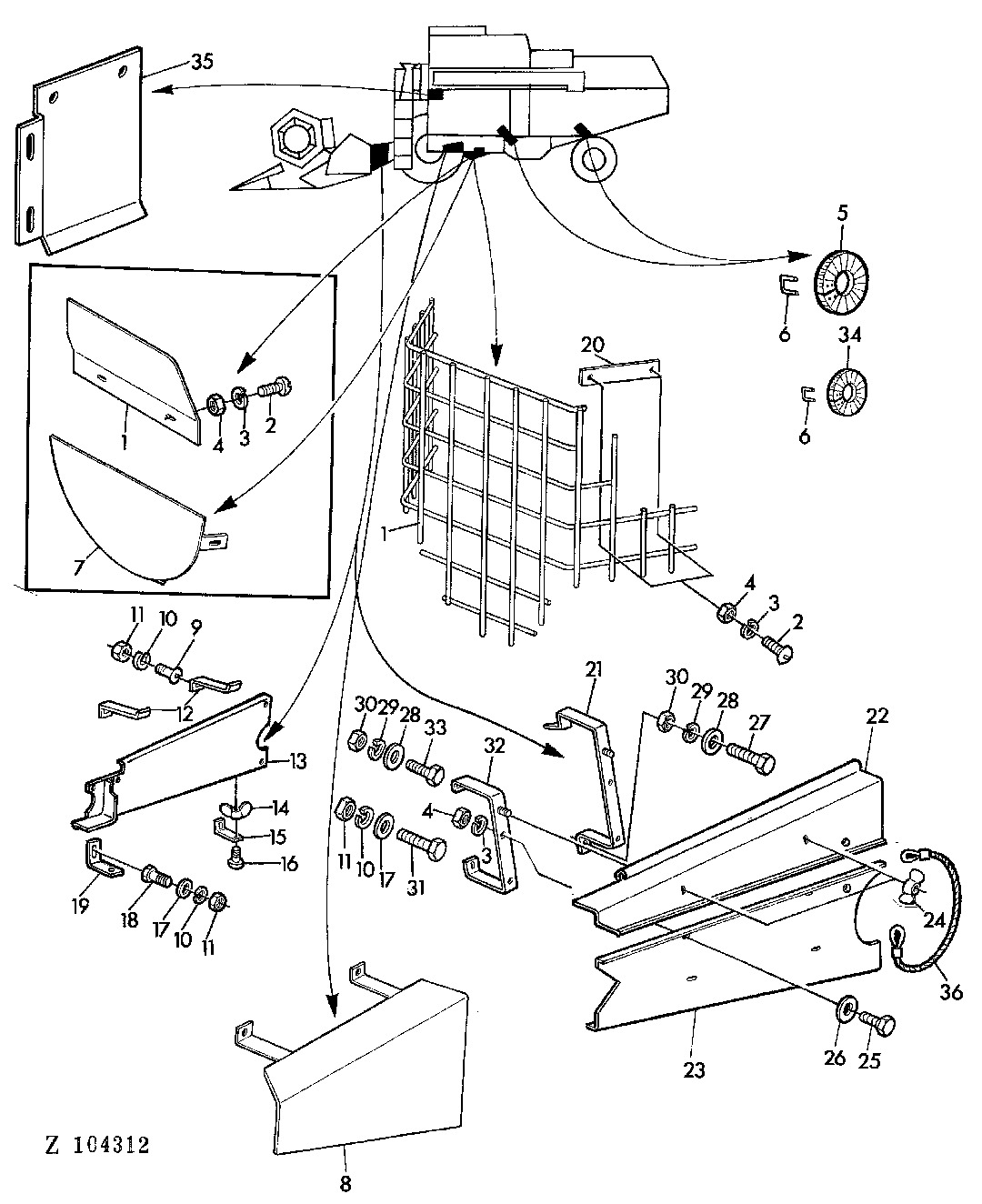

GUARDS,LEFT-HAND [03B15]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z33259	1	GUARD	(SUB Z44635)
1	AZ22458	1	GUARD	-
2	21M7087	4	BOLT	M6 X 12
2	21M7031	4	SCREW	M6 X 15
3	12M7012	8	LOCK WASHER	6 MM
4	14M7027	8	NUT	M6
5	Z22622	2	GUARD	-
6	Z91612	1	NAIL	(SUB FOR Z90003)
7	AZ22461	1	GUARD	-
8	AZ23834	1	GUARD	-
9	03M7017	2	Bolt	M10 X 25
10	12M7013	1	LOCK WASHER	10 MM
11	14M7140	1	Nut	M10
12	Z30542	2	ANGLE	-
12	Z30542	2	ANGLE	-
13	AZ32906	1	GUARD	(SUB FOR AZ26881, Z30875)
13	AZ22400	1	GUARD	-
13	AZ22399	1	GUARD	(A)
14	14M7025	1	Wing Nut	M10
15	Z30541	1	ANGLE	-
15	Z30541	1	ANGLE	-
16	03M7084	1	BOLT	M10 X 25
17	24M7040	1	Washer	11 MM
18	19M7168	1	Cap Screw	M10 X 30
19	Z30540	1	ANGLE	-
19	Z30540	1	ANGLE	-
20	Z33255	2	STRAP	-
21	AZ24926	1	HOLDER	-
21	AZ25943	1	HOLDER	(A)
22	Z43582	1	GUARD	(SUB FOR Z35917, Z37862)
22	Z43581	1	GUARD	(A) (SUB FOR Z36948)
23	Z35927	1	GUARD	-
23	Z36947	1	GUARD	(A)
24	Z20285	2	WING NUT	8 MM
25	19M7159	2	CAP SCREW	M6 X 16
26	Z26250	4	Washer	7 MM
27	19M7163	2	Cap Screw	M8 X 25
28	24M7036	3	Washer	9 MM
29	12M7008	3	LOCK WASHER	8 MM
30	14M7029	3	Nut	M8
31	19M7167	1	Cap Screw	M10 X 25
32	AZ24892	1	HOLDER	-
32	AZ25942	1	HOLDER	(A)
32	AZ28927	1	HOLDER	(A)
33	19M7139	1	Cap Screw	M8 X 20
34	Z22621	4	GUARD	-
35	AZ23797	1	GUARD	-
36	AZ26782	1	Cable	-
