Открытый узел

GRAIN TANK - UPPER PART [04H19]

GRAIN TANK - UPPER PART [04H19]

GRAIN TANK - UPPER PART [04H19]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

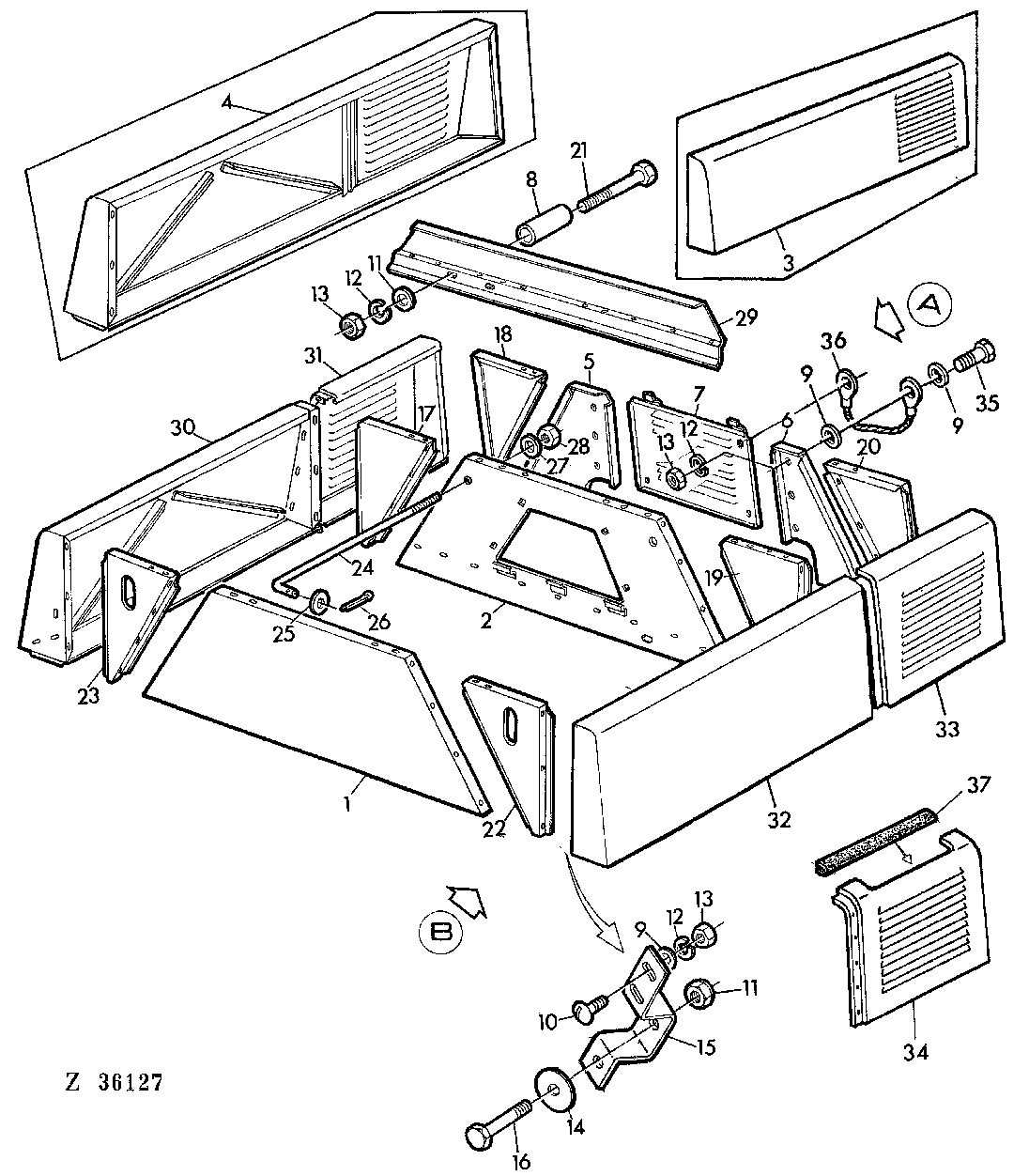

GRAIN TANK - UPPER PART [04H19]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ22474	1	PANEL	-
1	AZ25005	1	PANEL	-
2	AZ22476	1	PANEL	-
2	AZ25006	1	PANEL	-
3	AZ24865	1	SHEET	(ORD AZ27110, AZ27687)
3	AZ22470	1	PANEL	-
4	AZ22471	1	PANEL	-
5	AZ24849	1	PANEL	-
5	AZ23007	1	PANEL	-
6	AZ24848	1	PANEL	-
6	AZ26748	1	PANEL	-
6	AZ23008	1	PANEL	-
7	AZ25004	1	COVER	-
7	AZ23010	1	DOOR	-
8	Z34500	4	SPACER	-
9	24M7036	1	Washer	9 MM
10	21M7160	1	BOLT	M8 X 18
11	14M7166	1	Lock Nut	M8
12	12M7008	1	LOCK WASHER	8 MM
13	14M7029	1	Nut	M8
14	E10079	4	Washer	-
15	Z35858	4	HOLDER	-
15	Z33302	4	HOLDER	-
16	19M7274	1	Cap Screw	M8 X 70
17	Z35872	1	PANEL	-
17	Z33271	1	PANEL	-
18	Z35878	1	PANEL	-
18	Z33292	1	PANEL	-
19	Z35870	1	PANEL	-
19	Z33270	1	PANEL	-
20	Z35875	1	PANEL	-
20	Z33293	1	PANEL	-
21	19M7398	1	Cap Screw	M8 X 90
22	Z35874	1	PANEL	-
22	Z34649	1	PANEL	-
23	Z35877	1	PANEL	-
23	Z34650	1	PANEL	-
24	Z34757	2	HOOK BOLT	-
25	24M7043	2	Washer	12 MM
26	11M7020	2	COTTER PIN	4 X 20 MM
27	24M7102	1	Washer	14 MM
28	14M7031	1	Nut	M12
29	Z36018	1	SPILL SHEET	-
29	Z34769	1	SPILL SHEET	-
30	AZ24864	1	PANEL	-
31	AZ24862	1	PANEL	-
32	AZ27110	1	SIDE WALL	-
33	AZ27687	1	PANEL	AR
34	AZ27688	1	PANEL	AR
35	19M7139	1	Cap Screw	AR, M8 X 20
36	AZ26782	1	Cable	AR
37	Z30992	1	GUARD	-
