Открытый узел

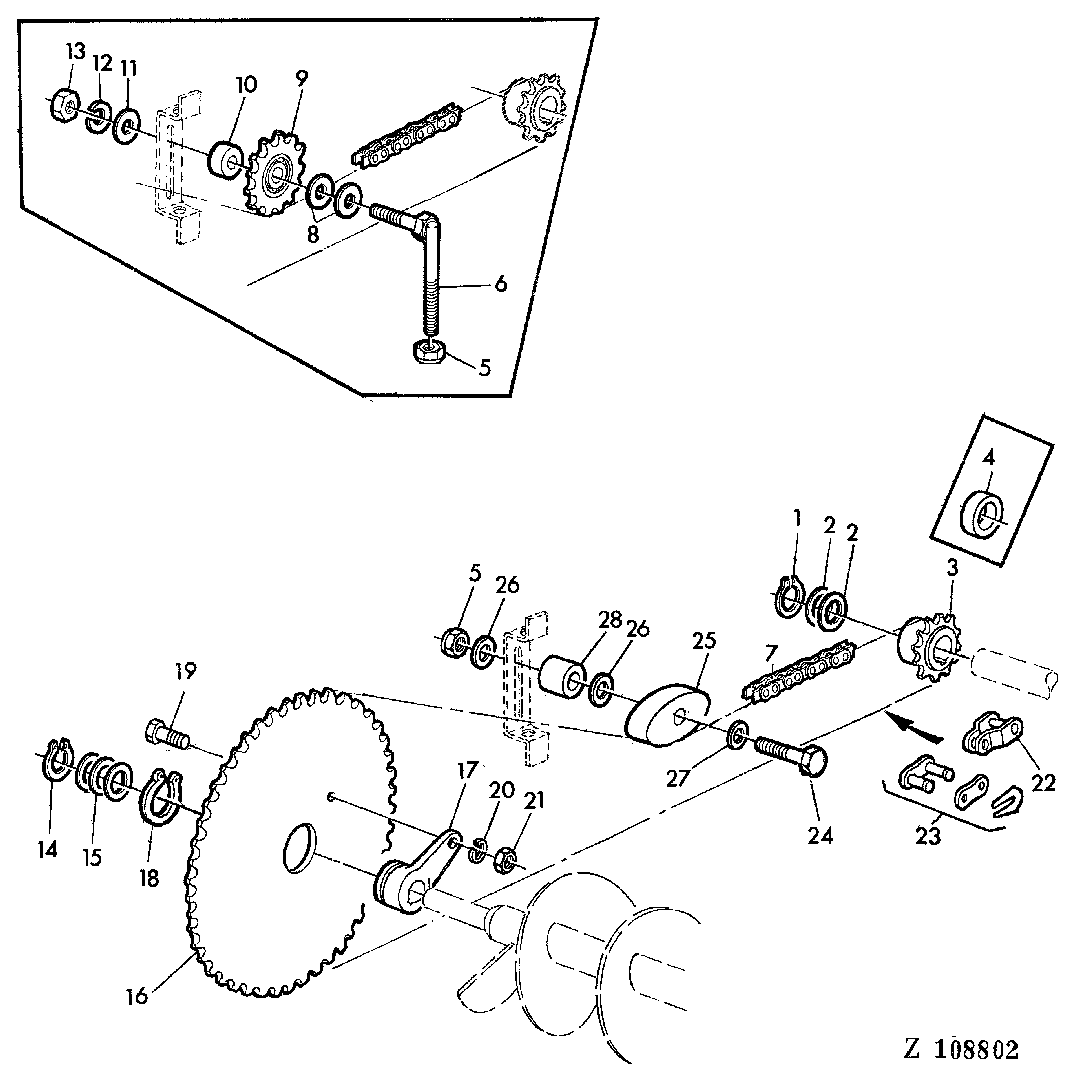

GRAIN TANK UNLOADING-DRIVE [04I15]

GRAIN TANK UNLOADING-DRIVE [04I15]

GRAIN TANK UNLOADING-DRIVE [04I15]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

GRAIN TANK UNLOADING-DRIVE [04I15]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	40M1831	1	Snap Ring	30 X 1,5 MM
2	24M7199	4	Shim	30 X 42 X 0,5 MM
3	Z11079	1	CHAIN SPROCKET	(SUB FOR Z10882)
4	Z33364	1	SPACER	-
5	14M7167	1	Lock Nut	M10
6	AZ22497	1	TIGHTENER	-
7	AZ22499	1	LINK CHAIN	L = 123, INCL KEYS 22,23
8	24M3527	2	Washer	17 X 24 X 2 MM
9	AZ10272	1	CHAIN SPROCKET	Z = 15
10	Z33404	1	Spacer	-
11	24M7103	1	Washer	18 MM \|
12	12M7017	1	LOCK WASHER	16 MM
13	14M7142	1	Nut	M16
14	40M1831	1	Snap Ring	-
15	24M7199	4	Shim	-
16	AZ33053	1	CHAIN SPROCKET	(SUB FOR AZ28103)
17	Z11459	1	HOLDER	(SUB FOR Z11459)
18	40M1839	1	Snap Ring	-
19	Z38827	1	CAP SCREW	-
20	12M7008	1	LOCK WASHER	-
21	14M7029	1	Nut	M8
22	AZ12882	1	LINK	-
23	AL14209	1	LINK	-
24	19M7327	1	Cap Screw	M10 X 65
25	Z41248	1	TIGHTENER	(ORD Z44031, Z44212)
25	Z44031	1	Tightener	-
26	24M7178	2	Washer	10,5 MM
27	24M7028	1	Washer	10,5 MM
28	Z44212	1	BUSHING	-
..	AZ28136	1	CHAIN SPROCKET	INCL KEYS 16-21
