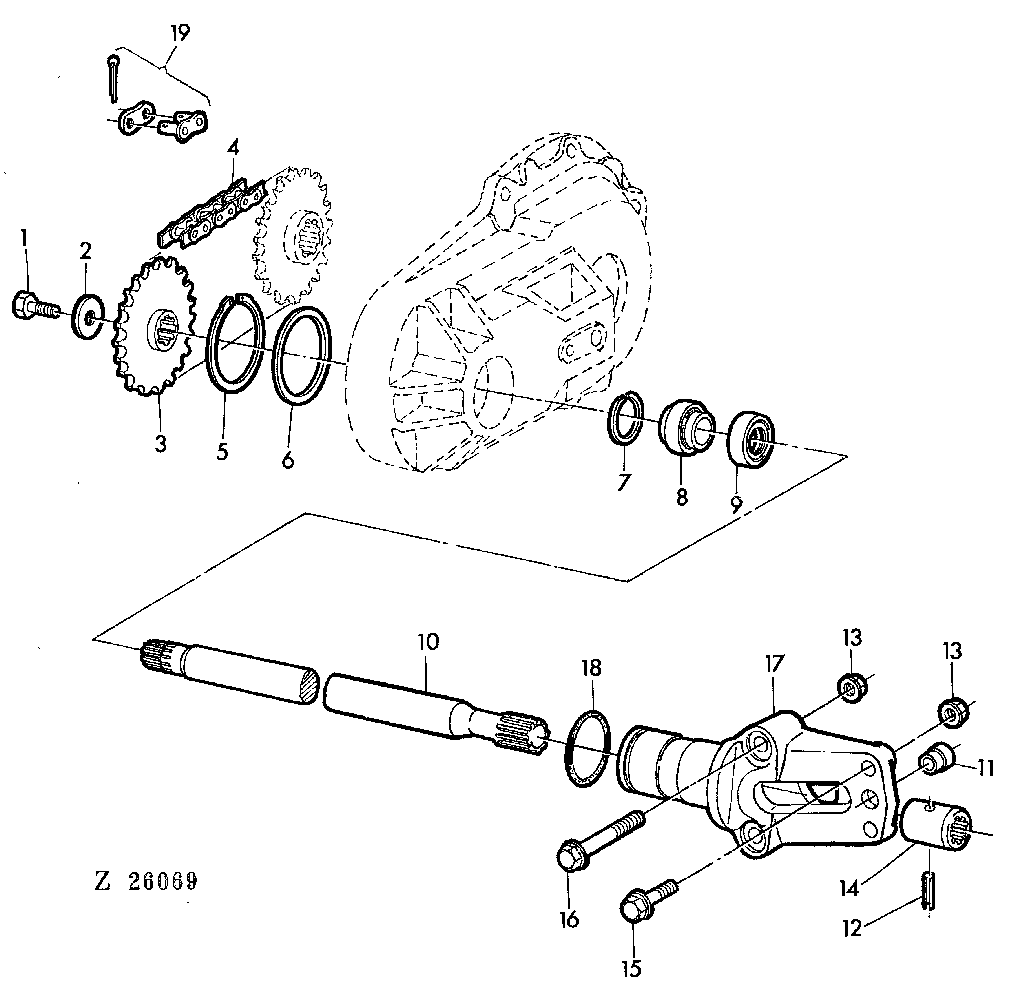

FINAL DRIVE PIVOT,DRIVE SHAFT AND BEARINGS [01I01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1936	2	Cap Screw	3/8" X 3/4"
2	24H1300	2	Washer	25/64" X 2" X 0.194"
3	AH89063	2	CHAIN SPROCKET	Z = 20
4	AH89062	2	LINK CHAIN	INCL KEY 19, L = 36
5	H88371	2	SNAP RING	-
6	H87693	2	WASHER	-
7	Q30370	2	SNAP RING	-
8	JD9466	2	BALL BEARING	-
9	AH89023	2	Seal	-
10	Z37944	1	SHAFT	RH
10	Z37943	1	SHAFT	LH
10	Z35540	1	DRIVE SHAFT	LH
10	Z35541	1	DRIVE SHAFT	RH
11	H87691	4	Bushing	-
12	34H385	2	Spring Pin	1/4" X 1-3/4"
13	H100642	8	FLANGE NUT	3/4" (SUB FOR H87665)
14	Z31218	2	SPACER	-
14	Z37932	2	SPLINED COUPLING	-
15	H87687	4	SCREW	3/4" X 2-1/2"
16	Z37809	4	CAP SCREW	(SUB FOR H86164)
17	H87640	2	PIVOT	-
18	H88900	2	O-Ring	-
19	AH89064	2	CHAIN LINK	-

FINAL DRIVE PIVOT,DRIVE SHAFT AND BEARINGS [01I01]
