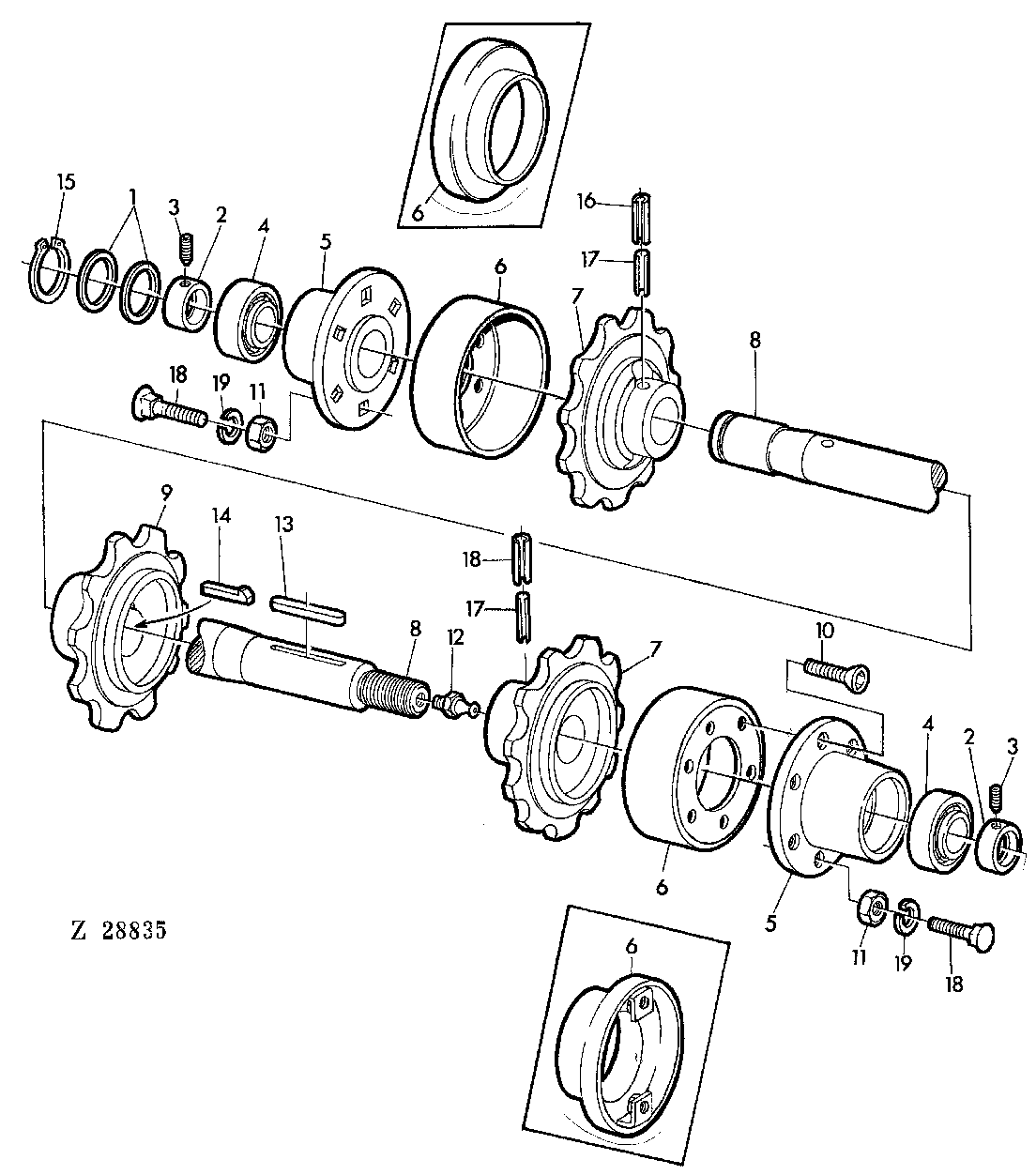

FEEDER CONVOYOR UPPER SHAFT - LEVELING SYSTEM [04B07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z35564	1	Washer	-
2	AZ10045	2	Eccentric Locking Collar	ASSY, INCL KEY 3
3	AZ19844	2	SET SCREW	KIT
4	JD39103	2	BALL BEARING	-
5	Z10682	2	CASE	-
6	AZ24713	2	DEFLECTOR	-
6	Z30124	2	DEFLECTOR	-
7	Z11048	2	CHAIN SPROCKET	Z = 11
7	Z11544	2	CHAIN SPROCKET	Z = 14 (SUB FOR Z10816)
8	Z33438	1	SHAFT	-
9	Z11545	1	CHAIN SPROCKET	Z = 14 (SUB FOR Z11049)
9	Z11047	1	CHAIN SPROCKET	Z = 11
10	19M7666	4	Screw	M10 X 40
11	14M7140	8	Nut	M10
12	58M5574	1	Lubrication Fitting	8 X 1 MM
13	49M5426	1	Shaft Key	10 X 8 X 36 MM
14	50M4203	1	SHAFT KEY	10 X 8 X 63 MM
15	40M1831	1	Snap Ring	30 X 1,5 MM
16	34M7073	2	Spring Pin	10 X 65 MM
17	34M7045	2	Spring Pin	6 X 60 MM
18	09M7003	8	Bolt	M10 X 40
19	12M7013	8	LOCK WASHER	10 MM

FEEDER CONVOYOR UPPER SHAFT - LEVELING SYSTEM [04B07]
