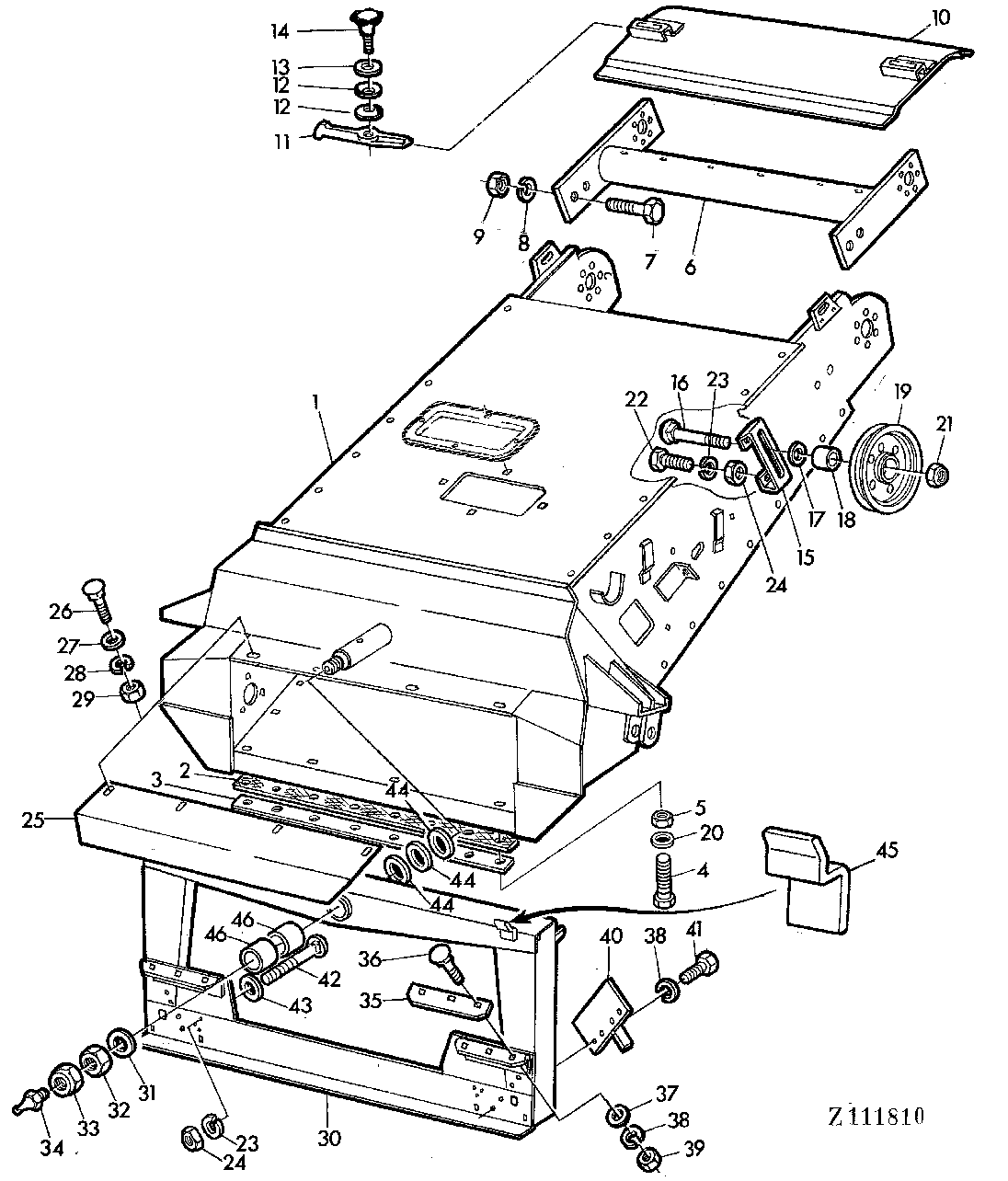

FEEDER CONVEYOR - HOUSING - LEVELING SYSTEM [04A16]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ28939	1	CONVEYOR	(W/ AZ30322)
1	AZ28939	1	CONVEYOR	(SUB FOR AZ24805)
2	Z37812	1	GASKET	-
3	Z37815	1	REINFORCEMENT	-
4	19M7160	1	Cap Screw	M6 X 30
5	14M7165	1	Lock Nut	M6
6	AZ18651	1	STABILIZER	-
7	19M7395	4	Cap Screw	M16 X40
8	12M7017	1	LOCK WASHER	16 MM
9	14M7142	4	Nut	M16
10	AZ23363	1	COVER	-
11	Z10681	2	LATCH	-
12	Z22631	4	DISK SPRING	-
13	24M7047	2	Washer	14 MM
14	AZ18662	2	HANDLE	-
15	AZ18656	1	HOLDER	-
16	03M7212	1	Bolt	M16 X 80
17	L18889	1	Washer	-
18	Z22659	1	SPACER	-
18	Z36570	1	SPACER	-
19	AN30569	1	IDLER	(ORD AZ29185 W/ 03M7212)
19	AZ29185	1	IDLER	(SUB FOR AN30569)
20	24M7088	1	Washer	6,6 MM
21	14M7170	1	Lock Nut	M16
22	19M7268	2	Cap Screw	M12 X 25
23	12M7014	2	Lock Washer	12 MM
24	14M7031	2	Nut	M12
25	Z35476	1	SHEET	-
26	03M7128	4	Bolt	M8 X 20
27	24M7036	4	Washer	9 MM
28	12M7008	4	LOCK WASHER	8 MM
29	14M7029	4	Nut	M8
30	AZ24399	1	FRAME	-
31	24M7202	1	Washer	31 MM
32	14M7261	1	Nut	M30
33	14M7176	1	Lock Nut	M30
34	58M7009	1	Lubrication Fitting	10 X 1 MM
35	Z36766	2	STRIPPER	-
35	H88161	2	STRIPPER	-
36	03M7084	6	BOLT	M10 X 25
37	24M7040	6	Washer	11 MM
38	12M7013	14	LOCK WASHER	M10
39	14M7140	6	Nut	10 MM
40	AZ25465	2	GUIDE	-
41	19H2552	8	CAP SCREW	3/8" X 1-1/8"
42	03M7127	4	Bolt	M12 X 40
43	24M7102	4	Washer	14 MM
44	24M6827	1	Washer	40 X 50 X 1 MM
45	Z35149	1	HOLDER	-
46	U13486	2	BUSHING	-
..	AZ30322	1	CHANNEL	AR, KIT
