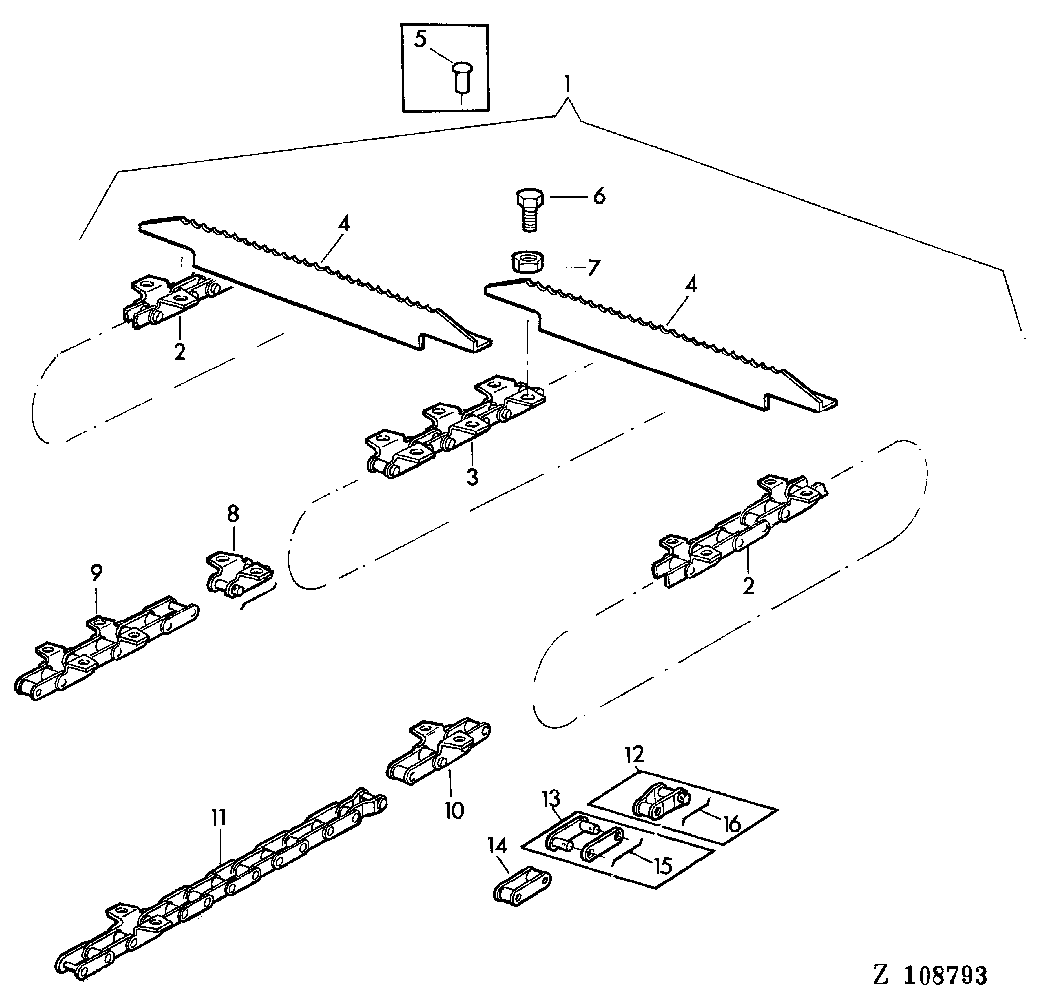

FEEDER CONVEYOR-CHAIN T-PROFILE [04B11]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ24715	1	LINK CHAIN	INCL KEYS 2-4,6,7, L = 85
1	AZ24242	1	GATHERER CHAIN	INCL KEYS 2-4,6,7, L = 87
1	AZ28844	1	LINK CHAIN	(A) INCL KEYS 2-4,6,7, L = 107
1	AZ24715	1	LINK CHAIN	INCL KEYS 2-4,6,7, L = 85
1	AZ26631	1	CHAIN LINK	(A) INCL KEYS 2-4,6,7, L = 105
1	AZ24728	1	GATHERER CHAIN	(A) INCL KEYS 2-4,6,7, L = 98
1	AZ24237	1	GATHERER CHAIN	(A) INCL KEYS 2-7, L = 100 (SUB FOR AZ22616)
1	AZ24242	1	GATHERER CHAIN	INCL KEYS 2-4,6,7, L = 87 (SUB FOR AZ22618)
2	AZ24716	2	GATHERER CHAIN	L = 85
2	AZ24239	2	GATHERER CHAIN	L = 87
2	AZ24239	2	GATHERER CHAIN	L = 87 (SUB FOR AZ22621)
2	AZ24244	2	GATHERER CHAIN	(A) L = 100 (SUB FOR AZ22619)
2	AZ24734	2	GATHERER CHAIN	(A) L = 98
2	AZ26346	2	GATHERER CHAIN	(A) L = 105
2	AZ24716	2	GATHERER CHAIN	L = 85
2	AZ28842	2	LINK CHAIN	(A) L = 107
3	AZ28843	1	LINK CHAIN	(A) L = 107
3	AZ24717	1	GATHERER CHAIN	L = 85
3	AZ25941	1	CHAIN LINK	(A) L = 105
3	AZ24243	1	GATHERER CHAIN	(A) L = 100 (SUB FOR AZ22620)
3	AZ24240	1	GATHERER CHAIN	L = 87 (SUB FOR AZ22622)
3	AZ24240	1	GATHERER CHAIN	L = 87
3	AZ24717	1	GATHERER CHAIN	L = 85
3	AZ24733	1	GATHERER CHAIN	(A) L = 98
4	Z33620	1	SLAT	-
5	16M2545	1	RIVET	8 X 15 MM, AR
6	19M7284	112	Cap Screw	M8 X 18
6	19M7284	130	Cap Screw	M8 X 18
7	14M7166	130	Lock Nut	M8
7	14M7166	112	Lock Nut	M8
8	AZ24231	1	CHAIN LINK	(SUB FOR AZ24146)
9	AZ24235	1	GATHERER CHAIN	INCL KEYS 8,13, (3) 14 (SUB FOR AZ24148)
10	AZ24230	1	LINK	(SUB FOR AZ24084)
11	AZ24236	1	GATHERER CHAIN	INCL KEYS 9, (5) 13, (5) 14,12 (SUB FOR AZ24085)
12	AZ24233	1	CHAIN LINK	(SUB FOR AZ24082)
13	AZ24232	1	CHAIN LINK	(SUB FOR AZ24083)
14	AZ24234	1	LINK	(SUB FOR AZ24081)
15	Z41567	1	WIRE	-
16	Z44617	1	WIRE	-

FEEDER CONVEYOR-CHAIN T-PROFILE [04B11]

Нет текстового описания
