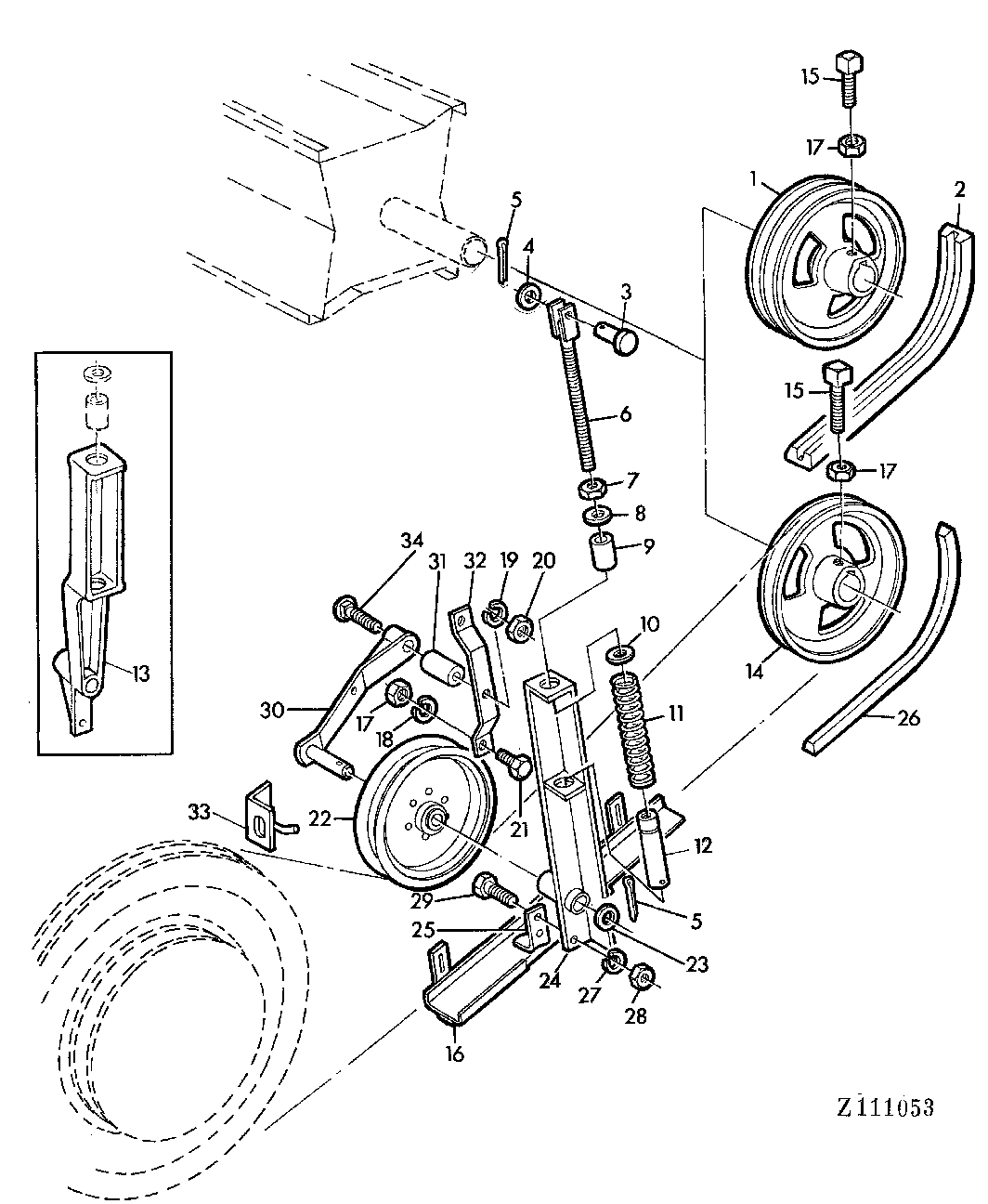

DRIVE PULLEY AND IDLER [04C07]

DRIVE PULLEY AND IDLER [04C07]

DRIVE PULLEY AND IDLER [04C07]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

DRIVE PULLEY AND IDLER [04C07]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z10749	1	PULLEY	(B)
2	Z38186	1	V-BELT	(B)
3	Z24489	1	Pin Fastener	-
4	24M7043	1	Washer	12 MM
5	11M7020	1	COTTER PIN	4 X 25 MM
6	AZ19135	1	ADJUSTER	(SUB FOR AZ25434)
7	14M7157	1	Nut	M14
8	24M7112	1	WASHER	15 MM
9	Z30552	1	SPACER	-
10	L17952	1	WASHER	-
11	-	1	Part 12	(ORD AZ29327)
11	Z30554	1	SPRING	(SUB FOR Z36539)
12	AZ19136	1	SLEEVE	(SUB FOR Z36536)
13	Z10720	1	BRACKET	-
14	Z10748	1	PULLEY	(A)
15	Z32434	1	SET SCREW	-
16	AZ21433	1	GUIDE	-
17	14M7140	2	Nut	M10
18	12M7013	2	LOCK WASHER	10 MM
19	12M7014	1	Lock Washer	12 MM
20	14M7031	2	Nut	M12
21	19M7166	2	Cap Screw	M10 X 20
22	AN30569	1	IDLER	(ORD AZ29327 W/ KEY 32)
22	AZ29185	1	IDLER	(SUB FOR AZ29037)
23	24M7053	1	Washer	17 MM
24	AZ25435	1	BRACKET	(ORD AZ29327 W/ KEY 32)
24	AZ29039	1	SUPPORT	-
25	Z21892	1	STRAP	-
26	Z21501	1	V-BELT	(A)
27	12M7008	2	LOCK WASHER	8 MM
28	14M7029	2	Nut	M8
29	19M7139	1	Cap Screw	M8 X 20
30	AZ18151	1	LEVER	(ORD AZ29327 W/ KEY 32
30	AZ29040	1	LEVER	-
31	Z39569	1	Bushing	(SUB FOR Z29493)
32	Z44501	1	BRACE	(SUB FOR Z34461, Z39573)
33	AZ28363	1	HOLDER	-
34	03M7155	1	BOLT	M12 X 75
..	AZ29327	1	CHANNEL	(C) INCL KEYS 6-12,22,24,25,30,31
