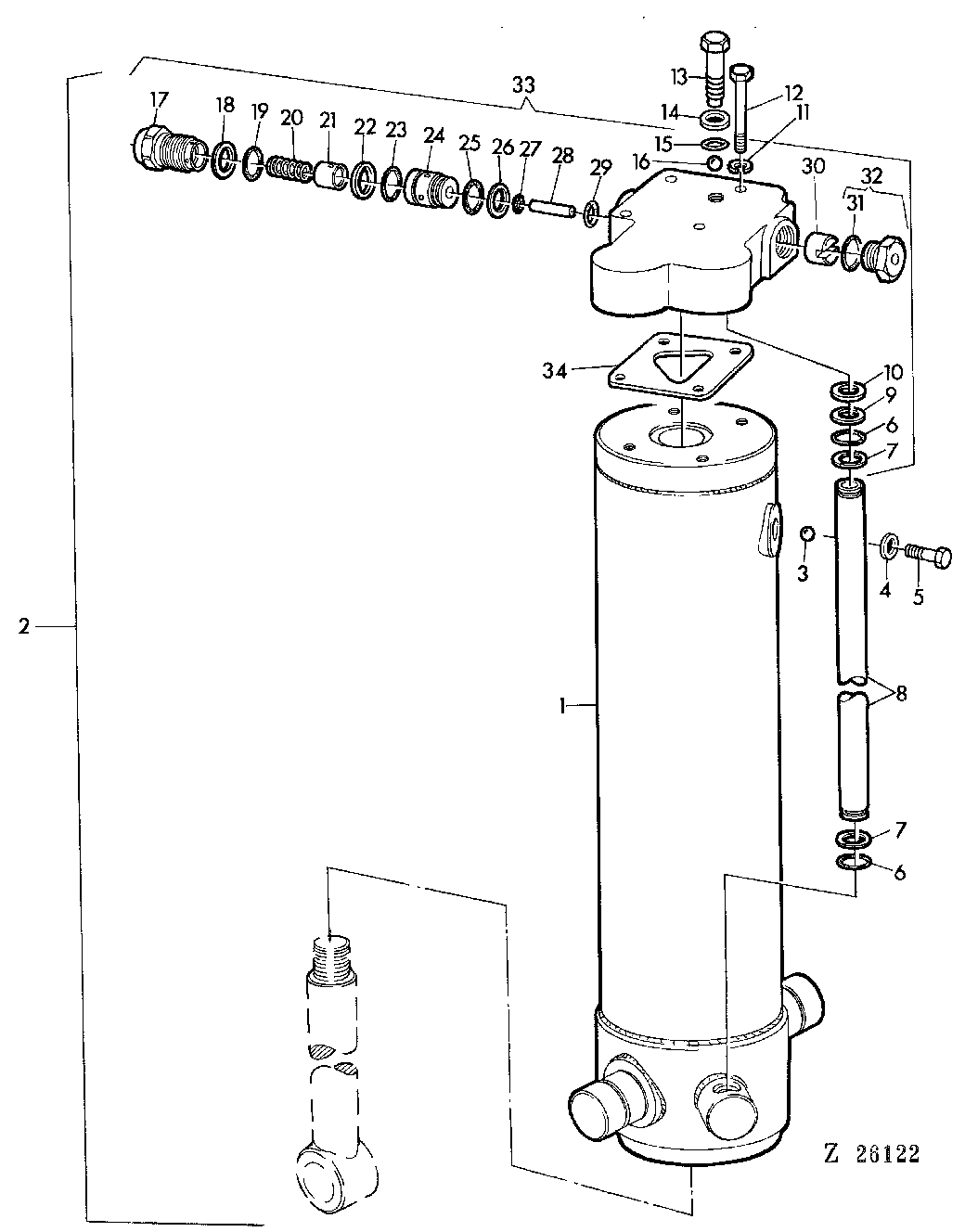

CYLINDER FOR HYDRAULIC-LEVELING SYSTEM [02F03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH101169	1	HYDRAULIC CYLINDER BARREL	ASSY, INCL KEYS 1,3-5 (FOR AH100288)
1	AH100001	1	HYDRAULIC CYLINDER BARREL	ASSY (FOR AH100000) (SUB FOR AH96086)
1	AH96086	1	HYDRAULIC CYLINDER BARREL	ASSY, INCL KEYS 1,3-5 (ORD AH100001, (2) AH99999) (SUB FOR AH93307)
2	AH120739	1	CYLINDER	(A) (SUB FOR AH100000, AH100288, AH103200, AH89071, AH94667)
3	T24653	1	Ball	(SUB FOR U46275)
4	H35247	1	WASHER	-
5	H35248	1	SCREW	-
6	R459R	2	O-Ring	-
7	W19734	2	RING	-
8	H101411	1	TUBE	(FOR AH100288, AH94667)
9	U40748	1	Shim	-
10	U40749	1	Shim	-
11	12H304	4	Lock Washer	-
12	19H1733	4	CAP SCREW	3/8" X 2-1/2"
13	AH96088	1	PLUG	ASSY, INCL KEYS 14,15
14	U41516	1	RING	-
15	R34802	1	O-Ring	-
16	H60816	1	Ball	-
17	H97289	1	FITTING	-
18	T42802	1	BACK-UP RING	-
19	U15974	1	O-Ring	-
20	H86881	1	SPRING	-
21	H86880	1	CASE	-
22	U40728	1	BACK-UP RING	-
23	R27928	1	O-Ring	-
24	H97291	1	SEAT	-
25	U15192	1	O-Ring	(SUB FOR P42061)
26	-	1	Part 28	NSEP (ORD AH96090)
27	A3917R	1	O-Ring	-
28	H97292	1	Pin Fastener	-
29	U15414	1	Ring	-
30	H97293	1	PLUNGER	-
31	T42798	1	O-RING	-
32	AH90499	1	PLUG	ASSY, INCL KEY 31
33	AH113671	1	KIT	ASSY, INCL KEYS 6,7,9-32 (ORD W/ AH31674) (SUB FOR AH90496, AH96089)
34	H97288	1	GASKET	-
..	AH96090	1	KIT	KIT, INCL KEYS 14,15,18,19,22, 23,25-27,29,43 (SUB FOR AH90497)
..	AH101170	1	TUNE-UP KIT	KIT (FOR AH100288)
